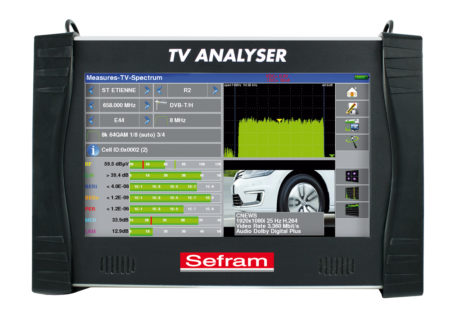

Sefram 7881
ТВ-метр для наземного, кабельного и спутникового телевидения с декодером MPEG4 и HECV и слотом CAM DVB-CI
Телевизионный измеритель для цифрового наземного ТВ (DVB-T/T2), кабельного ТВ (DVB-C/C2) и спутникового ТВ (DVB-S/S2). Вывод изображения в SD и HD качестве на дисплей. Декодирование аналоговых и цифровых каналов. Спектр. Эхо-диаграмма. Измерение уровней сигнала и MER. Настройка эфирных и спутниковых антенн. Выход HDMI. Слот под CAM-модуль. Сенсорный дисплей 10 дюймов.
Описание
Cерия измерителей Sefram 7880 объединяет последние инновации и технологические решения для обеспечения широкого спектра функциональных возможностей, мощного и эргономичного пользовательского интерфейса и компактного дизайна.
- Панорамный ЖК сенсорный экран: 10 дюймов, 16:9
- Отображение незакодированных программ для цифрового эфирного, кабельного и спутникового ТВ
- Отображение HD программ MPEG4-H264 и HEVC (H265)
- Отображение аналоговых ТВ программ
- Измерение параметров для DVB-T/T2, DVB-C/C2 (J83-A и B), DVB-S/S2
- Ультра быстрый спектральный анализ
- Режим определения спутника (проверка NIT)
- Имитация фильтра LTE
- Измерение эхо и пре-эхо с масштабированием
- Диаграмма созвездия с масштабированием
- Режим три в одном: измерения, ТВ-изображение, мини-спектр
- Графическое отображение измерений
- Интерфейс HDMI
- Поддержка мультистрим
- Сохранение результатов и экспорт/импорт на USB диск
- Аккумулятор на 4 часа автономной работы (время зарядки 1 час)
- Сумка для ношения и защитный кожух в базовой комплектации
- Масса 2,8 кг
Область применения
- сервисное обслуживание сетей эфирного, кабельного и спутникового цифрового и аналогового ТВ;
- измерения на базовых станциях СКТВ;
- измерения на абонентских отводах СКТВ для кабельного и эфирного цифрового телевидения;
- настройка спутниковых приемных антенн;
- настройка эфирных телевизионных антенн.
Технические характеристики
Поддерживаемые стандарты | DVB-T/H, DVB-T2/T2 Lite, DVB-C/C2, DVB-S/S2, DSS, J83.A/B, PAL/SECAM/NTSC, MPEG2/MPEG4/HEVC |
Диапазон частот | 5-2200 МГц |
Диапазон измерения уровня | 20-120 дБмкв |
Погрешность измерения | ±2 дБ |
Измерительные фильтры | 1,25 кГц – 2,5 МГц (автоматический выбор в зависимости от полосы обзора) |
Диапазон измерения MER | 5-35 дБ |
Измерение ЭХО/преЭХО | да |
Анализ спектра | да |
Диаграмма созвездия | да |
MER на несущей | да |
Режим три-в-одном (измерения-ТВ-спектр) | да |
Режим настройки антенн (эфир., спутн.) | да |
Подача электропитания и сигналов управления по кабелю ВЧ | да |
Слот CAM DVB-CI | да |
Интерфейсы | USB, Ethernet, HDMI |
Дисплей | 10 дюймов ЖК, 1280х800, сенсорный |
Время автономной работы | 4 часа (тип.) |
Информация для заказа
Базовая комплектация: |
---|
ТВ измеритель, |
адаптер питания от электросети, |
руководство пользователя на CD, |
адаптер F/BNC, |
ремень для переноски, |
сумка для переноски, |
адаптер F/F, |
крепление на ремень, |
защитный кожух |
Опциональные аксессуары: |
978852000 Жесткий кейс для транспортировки |
978361000 Адаптер питания от сети автомобиля |
978853000 Кабель аудио/видео |
- 788x expert TV meters
User's Manual
» 7880_manual (3,52 MB) - Sefram 7881
State-of-Art specifications for High Definition TV The feeling of a new way of measurement
» 7881_datasheet (523,98 KB)
