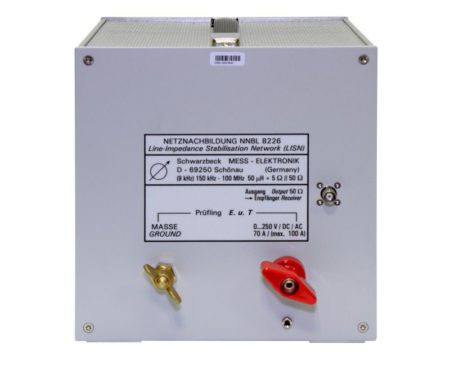

Schwarzbeck NNBL 8225, NNBL 8226, NNBL 8226-HV, NNBL 8226-2, NNBL 8229-HV, NNBL 8230, NNBL 8240
Эквиваленты сети (LISN)
Эквиваленты сети типа V-LISN для измерения кондуктивного напряжения помех в соответствии со стандартами MIL-STD-461E / MIL-STD-461F в диапазоне 150 кГц – 100 МГц.
Описание
Эквивалент сети (LISN) выполняет несколько функций:
- подаёт напряжение питания от сети постоянного/переменного тока к тестируемому устройству;
- выделяет напряжение помех, генерируемое тестируемым устройством, и направляет его на приёмник;
- обеспечивает ВЧ нагрузку для тестируемого устройства с определённым импедансом, соответствующим стандарту ЭМС;
- блокирует (фильтрует) ВЧ помехи от сети электропитания;
- защищает сеть электропитания от помех, генерируемых тестируемым устройством.
Эквиваленты сети серии NNBL 82xx являются эквивалентами типа V-LISN в соответствии с MIL-STD-461E / MIL-STD-461F c импедансом (50 мкГн + 5 Ом)║50 Ом. Диапазон рабочих частот от 150 кГц до 100 МГц (калибровка от 9 кГц).
Область применения
Измерение кондуктивного напряжения помех в соответствии со стандартами MIL-STD-461E / MIL-STD-461F и их региональными аналогами.
Технические характеристики
| NNBL 8225 | NNBL 8226 | NNBL 8226-2 | NNBL 8226-HV | |
|---|---|---|---|---|
| Топология | V-LISN | V-LISN | V-LISN | V-LISN |
| Количество каналов | 1 | 1 | 2 | 1 |
| Диапазон частот | 150 кГц – 100 МГц | 150 кГц – 100 МГц | 150 кГц – 100 МГц | 150 кГц – 100 МГц |
| Импеданс | (50 мкГн + 5 Ом) ||50 Ом | (50 мкГн + 5 Ом) ||50 Ом | (50 мкГн + 5 Ом) ||50 Ом | (50 мкГн + 5 Ом) ||50 Ом |
| Максимальный ток | 20 А | 70 А (100 А ограниченно по времени) | 70 А (100 А ограниченно по времени) | 70 А (100 А ограниченно по времени) |
| Максимальное напряжение | 250 В AC 50/60 Гц 140 В AC 400 Гц 250 В DC | 250 В AC 50/60 Гц 140 В AC 400 Гц 250 В DC | 250 В AC 50/60 Гц 140 В AC 400 Гц 500 В DC | 800 В AC 50/60 Гц 140 В AC 400 Гц 800 В DC |
| Разъем для тестируемого устройства | винтовые зажимы | винтовые зажимы | винтовые зажимы | винтовые зажимы |
| Разъем для ЭМС приёмника | BNC(f) 50 Ом | BNC(f) 50 Ом | BNC(f) 50 Ом | BNC(f) 50 Ом |
| Габаритные размеры | 160х160х260 мм | 220х220х260 мм | 220х320х260 мм | 220х220х260 мм |
| Масса | 2,2 кг | 4,5 кг | 6,5 кг | 4,5 кг |
| Соответствие стандарту | MIL-STD-461E MIL-STD-461F
| MIL-STD-461E MIL-STD-461F
| MIL-STD-461E MIL-STD-461F
| MIL-STD-461E MIL-STD-461F
|
| NNBL 8229-HV | NNBL 8230 | NNBL 8240 | |
|---|---|---|---|
| Топология | V-LISN | V-LISN | V-LISN |
| Количество каналов | 1 | 1 | 1 |
| Диапазон частот | 150 кГц – 100 МГц | 150 кГц – 100 МГц | 150 кГц – 100 МГц |
| Импеданс | (50 мкГн + 5 Ом) ||50 Ом | (50 мкГн + 5 Ом) ||50 Ом | (50 мкГн + 5 Ом) ||50 Ом |
| Максимальный ток | 200 А | 300 А (500 А ограниченно по времени) | 800 А (1000 А ограниченно по времени) |
| Максимальное напряжение | 800 В AC 50/60 Гц 1000 В DC | 250 В AC 50/60 Гц 140 В AC 400 Гц 250 В DC | 650 В AC 50/60 Гц 1000 В DC |
| Разъем для тестируемого устройства | винтовые зажимы 12 мм | винтовые зажимы | винтовые зажимы 16 мм |
| Разъем для ЭМС приёмника | BNC(f) 50 Ом (опционально N) | BNC(f) 50 Ом | BNC(f) 50 Ом (опционально N) |
| Габаритные размеры | 300х350х260 мм | 450х390х540 мм | 450х500х750 мм |
| Масса | 10,5 кг | 20 кг | 45 кг |
| Соответствие стандарту | MIL-STD-461E MIL-STD-461F
| MIL-STD-461E MIL-STD-461F
| MIL-STD-461E MIL-STD-461F
|
С более подробной информацией можно ознакомиться на сайте компании Schwarzbeck.
Информация для заказа
| Тип | Описание |
| LISN | |
| NNBL 8225 | эквивалент сети V-LISN MIL-STD-461, 150 кГц – 100 МГц, 20 А |
| NNBL 8226 | эквивалент сети V-LISN MIL-STD-461, 150 кГц – 100 МГц, 70 А |
| NNBL 8226-HV | эквивалент сети V-LISN MIL-STD-461, 150 кГц – 100 МГц, 70 А, 800 В |
| NNBL 8226-2 | эквивалент сети V-LISN MIL-STD-461, 150 кГц – 100 МГц, 70 А, 2 канала |
| NNBL 8229-HV | эквивалент сети V-LISN MIL-STD-461, 150 кГц – 100 МГц, 200 А |
| NNBL 8230 | эквивалент сети V-LISN MIL-STD-461, 150 кГц – 100 МГц, 300 А |
| NNBL 8240 | эквивалент сети V-LISN MIL-STD-461, 150 кГц – 100 МГц, 800 А |
