Schwarzbeck MagTest System
Система испытаний на помехоустойчивость при воздействии магнитного поля
Система MagTest предназначена для генерирования магнитных полей для тестирования различного оборудования на помехоустойчивость. В соответствии с требованиями разных стандартов, различная конфигурация системы позволяет создавать магнитные поля нужной напряженности. Система комплектуется оборудованием компании Schwarzbeck и оборудованием других производителей.
Описание
Система MagTest предназначена для генерирования магнитных полей для тестирования различного оборудования на помехоустойчивость.

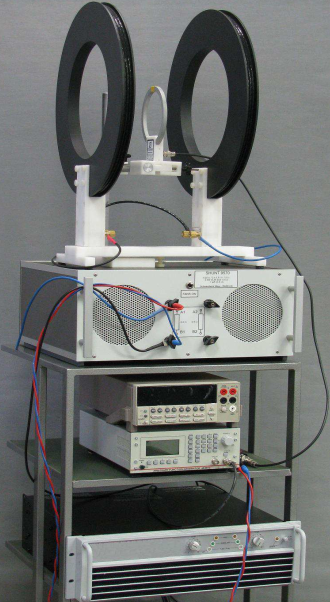

Система состоит из следующих компонентов:
- генератора сигналов стандартной формы;
- вольтметра среднеквадратических значений;
- усилителя мощности;
- шунта;
- устройств генерирования поля, в роли которых обычно используются кольца Гельмгольца;
- сети компенсации (в ряде случаев);
- мониторинговой рамочной антенны (в ряде случаев).
В соответствии с требованиями разных стандартов, различная конфигурация системы позволяет создавать магнитные поля нужной напряженности.
Система комплектуется оборудованием компании Schwarzbeck и оборудованием других производителей. Возможно использование различных функциональных генераторов и вольтметров, имеющих GPIB интерфейс управления. Управление компонентами системы производится специализированным программным обеспечением.
Область применения
Система предназначена для испытаний на помехоустойчивость в соответствии со стандартами MIL-STD-461E (RS101), MIL461F, ISO 11452-8, EN 55103-1/2, EN 61000-4-8, SAE J551-17 и другими военными, гражданскими стандартами, включая стандарты для автомобильной промышленности Peugeot Citroen B217110, Renault 36 – 00 – 808, Ford ES-XW7T-1A278-AC и стандарты отдельных производителей оборудования.
Система также может использоваться для калибровки магнитных рамочных антенн и сенсоров.
Краткие технические характеристики
| Диапазон частот | 10 Гц – 150 кГц |
| Максимальный уровень напряженности магнитного поля | более 1000 А/м (в диапазоне до 1 кГц) |
| Максимальная мощность выходного сигнала усилителя мощности | 2500 Вт |
| Размер тестируемого объекта | 20х20х20 см (типовое значение) |
| Интерфейс управления | GPIB |
| Напряжение электропитания | 220 В / 50 Гц |
С более подробной информацией можно ознакомиться на сайте компании Schwarzbeck.
Информация для заказа
Система комплектуется индивидуально для каждого заказчика. Программное обеспечение позволяет использовать функциональные генераторы Toellner TOE 7761, HP 8165A, HP 3314A, R&S AFG, Agilent 33210A, Agilent 33220A и вольтметры R&S URE3, R&S HMC 8012, Keithley 2000, HP 3478A, Datron 1061, Agilent 34401A. Возможно использование других типов вольтметров и генераторов, оснащённых GPIB интерфейсом.
Примеры наиболее часто используемых компонентов системы приведены в таблице:
| Компоненты системы | Описание |
|---|---|
| NFPA 9730 | Усилитель мощности |
| SHUNT 9571 | Мощный шунтирующий резистор 0,25 – 1 Ом/ 400 – 800 Вт |
| HHS 5204-12 | Кольца Гельмгольца 1288 А/м d 400 мм |
| FESP 5132 | Излучающая катушка 750 А/м |
| HHS 5206-16 | Кольца Гельмгольца 1260 А/м d 600 мм |
| HS 5136 | Датчик Холла |
| FESP 5134-40 | Измерительная рамочная антенна d 4 см/51 виток |
| NFCN 9731 | Цепь компенсации 1,5 нФ – 300 мкФ/ 32 А |
- Overview MagTest System combinations for immunity testing
The MagTest System is a system to generate magnetic fields and to perform tests regarding the susceptibility against magnetic fields in accordance to military, civil, automotive and manufacturers standards.
» Magtest_overview (1,88 MB) - System description
The MagTest System is a system to generate magnetic fields and to perform tests regarding the susceptibility against magnetic fields in accordance with MIL-STD-461E (RS101), MIL461F, ISO 11452-8, EN 55103-1/2, EN 61000-4-8, SAE J1113-22 and other military or civil standards. Most automotive manufacturers have derived their own standards, among them: Peugeot Citroen B217110, Renault 36 - 00 - 808, Ford ES-XW7T- 1A278-AC and many others.
» kMagTestSystem (257,62 KB)
