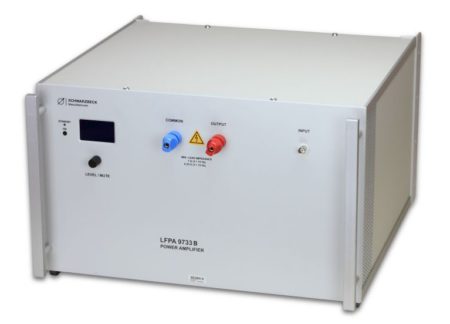

Schwarzbeck LFPA 9733 B
Усилитель мощности
LFPA 9733 B – многофункциональный усилитель мощности диапазона частот 5 Гц – 1 МГц. Коэффициент усиления 26 дБ. Максимальный выходной ток: 40 А пик. Максимальное выходное напряжение: 60 В пик.
Описание
Усилитель LFPA 9733 B может использоваться в составе комплекса тестирования на помехоустойчивость магнитному полю. Новая конструкция выходных каскадов обеспечивает высокое усиление в широком диапазоне частот от 5 Гц до 1 МГц.
Уровень выходного сигнала регулируется с передней панели.
Дисплей усилителя отображает уровни выходного тока и напряжения (пиковые значения), температуру выходных каскадов и трансформаторов.
Опционально доступны аксессуары для установки в стойку 19 дюймов.
Усилитель может управляться дистанционно по интерфейсам GPIB/USB/RS232.
Область применения
Типовое применение – тестирование на электромагнитную совместимость в части устойчивости воздействию магнитного поля по автомобильным стандартам ЭМС или MIL-461 E/F.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон частот | 5 Гц – 1 МГц |
| Коэффициент усиления (без нагрузки) | 26 дБ ± 3 дБ |
| Выходной ток (при использовании с рабочим циклом 50% в течение 5 минут) | 28 А (СКЗ) |
| Выходной ток (рабочий цикл 100%) | 14 А (СКЗ) |
| Минимальная нагрузка | 0,25 Ом |
| Максимальное выходное напряжение в диапазоне частот: – до 250 кГц – 1 МГц |
60 В (пик) 30 В (пик) |
| Входное сопротивление (типовое значение) | 1 кОм |
| Входной интерфейс | BNC(f) |
| Выходные разъемы | винтовые зажимы |
| Напряжение электропитания | 230 В |
| Максимальный потребляемый ток | 16 А (СКЗ) |
| Материал корпуса | алюминий |
| Габаритные размеры | 448х473х280 мм |
| Масса | 40 кг |
С более подробной информацией можно ознакомиться на сайте компании Schwarzbeck.
Информация для заказа
| Тип | Описание |
|---|---|
| LFPA 9733 B | усилитель мощности 5 Гц – 1 МГц, 26 дБ, 60В/40А макс. |
- Power amplifier, 5Hz - 1MHz LFPA 9733 B
Datasheet
» k9733B (532,39 KB)
