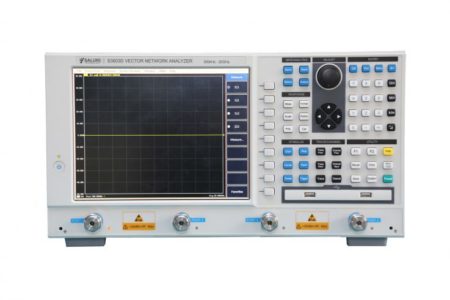

Saluki Technology S3603D
Векторный анализатор электрических цепей
Saluki S3603D – лабораторный векторный анализатор электрических цепей. Диапазон частот от 300 кГц до 20 ГГц. 2 порта в стандартной комплектации и 4 порта опционально.
Описание
Saluki S3603D позволяет измерять S-параметры фильтров, усилителей, антенн, кабелей, разъемов и других устройств. Анализатор имеет ЖК дисплей 10,4 дюйма с дружественным пользовательским интерфейсом. Для создания измерительной системы имеются порты связи USB, LAN, GPIB.
Ключевые особенности
- Диапазон частот от 300 кГц до 20 ГГц
- Динамический диапазон 125 дБ
- Мощный функционал анализа данных
- До 64 независимых измерительных каналов
- Симулятор оснастки может имитировать различные ситуации для разработчиков оборудования
- Опция 4-портовых измерений
Область применения
Разработка и производство радиоэлектронного оборудования для радиосвязи, кабельного ТВ, автомобилестроения и других областей использования.
Технические характеристики
| Характеристика | Значение |
| Диапазон частот | 300 кГц – 20 ГГц |
| Разрешение по частоте | 1 Гц |
| Нестабильность частоты | ±1×10-6 (23°C ± 3°C) |
| Динамический диапазон (2 порта) | 300 кГц – 100 МГц: 95 дБ 100 МГц – 1 ГГц: 110 дБ 1 ГГц – 6 ГГц: 120 дБ 6 ГГц – 8 ГГц: 117 дБ 8 ГГц – 10 ГГц: 115 дБ 10 ГГц – 15 ГГц: 110 дБ 15 ГГц – 20 ГГц: 100 дБ (полоса пропускания 10 Гц) |
| Динамический диапазон (4 порта) | 300 кГц – 100 МГц: 90 дБ 100 МГц – 1 ГГц: 100 дБ 1 ГГц – 6 ГГц: 115 дБ 6 ГГц – 8 ГГц: 110 дБ 8 ГГц – 10 ГГц: 105 дБ 10 ГГц – 15 ГГц: 100 дБ 15 ГГц – 20 ГГц: 90 дБ (полоса пропускания 10 Гц) |
| Количество точек измерительной трассы | От 1 до 16001 |
| Количество усреднений | От 1 до 1024 |
| Каналов | Макс. 64 независимых канала |
| Полоса ПЧ | 1МГц – 5МГц |
| Количество портов | 2 (стандартно) / 4 (опция) |
| Интерфейс | 3.5mm(m) |
| Дисплей | 10,4 дюйма ЖК |
| Габаритные размеры | 463 x 236,5 x 410 мм
|
| Масса | 18 кг |
Информация для заказа
| Тип | Описание | ||
| S3603D | Векторный анализатор цепей 300 кГц – 20 ГГц | ||
| Опции и аксессуары: | |||
| S3603D-12 | Электронное калибровочное устройство 10 МГц – 26,5 ГГц, 2 порта | ||
| S3603D-13 | Электронное калибровочное устройство 10 МГц – 20 ГГц, 4 порта | ||
| S3603D-19 | Набор для монтажа | ||
| S3603D-30 | Калибровочный набор 3.5mm | ||
| S3603D-31 | Тестовый кабель 3.5mm NMD (m-f) | ||
| S3603D-32 | Тестовый кабель 3.5mm NMD (f-f) | ||
| S3603D-33 | Тестовый кабель 3.5mm GORE-FB0HA0HB025.0 | ||
| S3603D-34 | Тестовый кабель 3.5mm GORE-FB0HA0HC025.0 | ||
| S3603D-35 | 2 порта | ||
| S3603D-37 | 4 порта | ||
| S3603D-38 | Алюминиевый кейс для транспортировки | ||
- S3603D Vector Network Analyzer
Datasheet
» S3603D-Vector-Network-Analyzer-Datasheet (271,43 KB)
