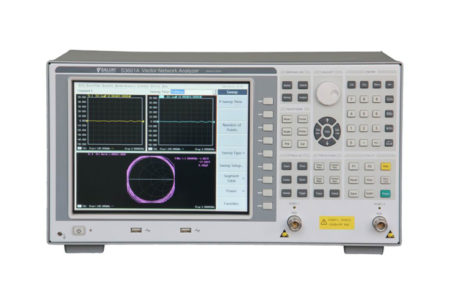

Saluki Technology S3601
Векторный анализатор электрических цепей
Saluki S3601 – серия лабораторных векторных анализаторов электрических цепей. Диапазон частот от 100 кГц до 3/8 ГГц в зависимости от модели.
Описание
Серия Saluki S3601 позволяет измерять S-параметры фильтров, усилителей, антенн, кабелей, разъемов и других устройств. Анализаторы имеют встроенную операционную систему Windows, что обеспечивает многооконный, гибкий в настройке и эксплуатации интерфейс. Двухпортовые измерения в базовой комплектации или четырехпортовые измерения (опционально).
Ключевые особенности
- Диапазон частот от 100 кГц до 3/8 ГГц
- Динамический диапазон 125 дБ обеспечивает точных измерений устройств с высоким затуханием
- Опция для 4-портовых измерений
- Стандартные интерфейсы USB, LAN, GPIB
- Низкий уровень шума
- Многооконный многоканальный дисплей
- Опция импеданса 75 Ом для измерения компонентов кабельного ТВ
- Различные методы калибровки
Область применения
Разработка и производство радиоэлектронного оборудования. Измерение устройств кабельного ТВ.
Технические характеристики
| Характеристика | Значение |
| Диапазон частот | S3601A: 100 кГц – 3 ГГц, S3601B: 100 кГц – 8.5 ГГц |
| Разрешение по частоте | 1 Гц |
| Нестабильность частоты | ±5×10-6 (23°C ± 3°C) |
| Выходная мощность | S3601A: -45дБм – 10дБм, S3601B: -55дБм – 10дБм |
| Динамический диапазон | S3601A: (10Гц) / (3кГц) • 100кГц – 1МГц: 90дБ / 60дБ • 1МГц – 10МГц: 110 дБ / 80дБ • 10МГц – 3ГГц: 125дБ / 95дБ S3601B: (10Гц) / (3кГц) • 100кГц – 20МГц: 110дБ / 80дБ • 20МГц – 3ГГц: 125дБ / 95дБ • 3ГГц – 6ГГц: 123дБ / 93дБ • 6ГГц – 8.5ГГц: 118дБ / 88дБ
|
| Полоса ПЧ | 1МГц – 5МГц |
| Количество портов | 2 |
| Точек измерений на трассу | 1 – 16001 |
| Количество измерительных приемников | 4 |
| Области измерений | Частотная и временная |
| Форматы отображения | Амплитуда (логарифмическая и линейная шкала), КСВН, фаза, групповое время задержки, диаграмма Смита, полярная диаграмма |
| Интерфейс | • N (F), 50 Ом • N (F), 75 Ом (опция 01) |
| Электропитание | 50 Гц 220 В AC / 60 Гц 110 В AC |
| Дисплей | 10.4-дюйма ЖК |
| Габаритные размеры | 435 × 233 × 348 мм |
| Масса | 16 кг |
Информация для заказа
| Тип | Описание | |
| S3601A | Векторный анализатор цепей 100 кГц – 3 ГГц | |
| S3601B | Векторный анализатор цепей 100 кГц – 8,5 ГГц | |
| Опции и аксессуары: | ||
| для S3601A | ||
| S3601A-01 | Импеданс 75 Ом | |
| S3601A-02 | N-тип тестовый кабель, 60 см, m-m | |
| S3601A-03 | N-тип тестовый кабель, 60 см, f-m | |
| S3601A-05 | 20205 Калибровочный набор, тип-N, DC – 3 ГГц | |
| S3601A-06 | 20204 Калибровочный набор, тип-N, 75 Ом | |
| S3601A-07 | Тестовый кабель N(m) – 3.5mm(m), 80 см | |
| S3601A-08 | Тестовый кабель N(m) – N(f), 80 см | |
| S3601A-09 | Тестовый кабель N(m) – N(m), 80 см | |
| S3601A-10 | Тестовый кабель 75 Ом | |
| S3601A-11 | 20402 Электронное калибровочное устройство, 300 кГц – 18 ГГц, N(f-m), 2 порта | |
| S3601A-12 | 20403 Электронное калибровочное устройство, 10 МГц – 26,5 ГГц, 3.5mm(f-m), 2 порта | |
| S3601A-13 | 20405 Электронное калибровочное устройство, 10 МГц – 20 ГГц, 3.5mm(f), 4 порта | |
| S3601A-16 | Алюминиевый кейс для транспортировки | |
| S3601A-17 | Перемычки на передней панели для расширения на 4 порта | |
| S3601A-18 | 2813A расширение на 4 порта, требуется опция S3601A-17 | |
| для S3601B | ||
| S3601B-02 | N-тип тестовый кабель, 60 см, m-m | |
| S3601B-03 | N-тип тестовый кабель, 60 см, f-m | |
| S3601B-07 | Тестовый кабель N(m) – 3.5mm(m), 80 см | |
| S3601B-08 | Тестовый кабель N(m) – N(f), 80 см | |
| S3601B-09 | Тестовый кабель N(m) – N(m), 80 см | |
| S3601B-11 | 20402 Электронное калибровочное устройство, 300 кГц – 18 ГГц, N(f-m), 2 порта | |
| S3601B-12 | 20403 Электронное калибровочное устройство, 10 МГц – 26,5 ГГц, 3.5mm(f-m), 2 порта | |
| S3601B-13 | 20405 Электронное калибровочное устройство, 10 МГц – 20 ГГц, 3.5mm(f), 4 порта | |
| S3601B-16 | Алюминиевый кейс для транспортировки | |
| S3601B-18 | 2813A расширение на 4 порта, требуется опция S3601B-29 | |
| S3601B-21 | 20201 Калибровочный набор, тип-N, DC – 9 ГГц | |
| S3601B-22 | 20202 Калибровочный набор, тип 3.5mm, DC – 9 ГГц | |
| S3601B-23 | 32111 волноводный калибровочный набор, 1.72ГГц – 2.61ГГц | |
| S3601B-24 | 32112 волноводный калибровочный набор, 2.6ГГц – 3.95ГГц | |
| S3601B-25 | 32113 волноводный калибровочный набор, 3.94ГГц – 6.0ГГц | |
| S3601B-26 | 32114 волноводный калибровочный набор, 4.64ГГц – 7.05ГГц | |
| S3601B-27 | 32115 волноводный калибровочный набор, 5.88ГГц – 8.17ГГц | |
| S3601B-28 | 32116 волноводный калибровочный набор, 7.0ГГц – 10.0ГГц | |
| S3601B-29 | Перемычки на передней панели для расширения на 4 порта | |
- S3601 Series Vector Network Analyzer
Datasheet
» S3601-Series-Vector-Network-Analyzer-Datasheet (242,20 KB)
