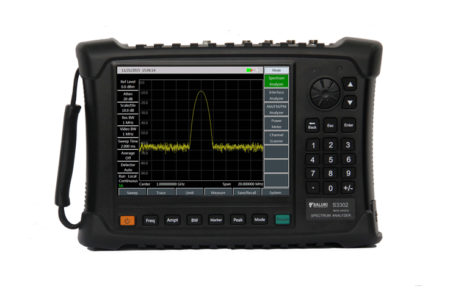

Saluki Technology S3302
Портативный анализатор спектра
Saluki S3302 – серия портативных анализаторов спектра диапазона частот от 9 кГц до 4/6,5/9/20/26,5/32/44/50/67 ГГц в зависимости от модели.
Описание
Серия Saluki S3302 имеет компактную конструкцию для использования в полевых условиях. Серия содержит 9 моделей с частотным диапазоном от 9 кГц до 67 ГГц. Функционал, в зависимости от комплектации, включает спектральный анализ, измерение напряженности поля, сканирование по частотным каналам, анализ радиопомех, измерение мощности, аналоговая демодуляция.
Ключевые особенности
- Широкий частотный диапазон от 9 кГц до 67 ГГц в зависимости от модели
- Низкий уровень шумов до -163 дБм/Гц
- Быстрая скорость сканирования
- Цветной сенсорный экран 8,4 дюйма
- Широкий набор измерительных функций
- Дружественный пользовательский интерфейс
- Выдающиеся характеристики по фазовым шумам
Область применения
Спектральный анализ сигналов и испытание оборудования в отраслях авиации, аэрокосмонавтики, радарных измерений, радиосвязи, радиоэлектронной борьбы и навигации. Радиоконтроль.
Технические характеристики
| Характеристика | Значение |
| Диапазон частот | S3302SA: 9 кГц – 4 ГГц, S3302SB: 9 кГц – 6.5 ГГц, S3302SC: 9 кГц – 9 ГГц, S3302A: 9 кГц – 20 ГГц, S3302B: 9 кГц – 26.5 ГГц, S3302C: 9 кГц – 32 ГГц, S3302D: 9 кГц – 44 ГГц, S3302E: 9 кГц – 50 ГГц, S3302F: 9 кГц – 67 ГГц |
| Нестабильность опорного генератора | Старение: ±5e-7/год Температурная: ±1e-7
|
| Полоса обзора | 0 Гц (нулевая полоса), 100 Гц – полный обзор частотного диапазона |
| Время развертки | 10 мкс – 600 с (нулевая полоса обзора) |
| Полоса пропускания (RBW) | 1 Гц – 10 МГц |
| Уровень фазовых шумов (несущая 1 ГГц, отстройка 10 кГц) | -108 дБн/Гц (S3302SA/SB/SC) -102 дБн/Гц (S3302A/B/C/D/E/F) |
| Максимальный входной уровень | S3302SA/SB/SC/E/F: • +27 дБм (≥10 дБ атт.) S3302A/B/C/D: • +30 дБм (≥10 дБ атт.) |
| Диапазон регулировки аттенюатора | S3302SA/SB/SC/E/F: 0 дБ – 30 дБ, 5 дБ шаг S3302A/B/C/D: 0 дБ – 50 дБ, 10 дБ шаг |
| Абсолютная погрешность измерения | 10 МГц – 13 ГГц: ± 1.8 дБ 13 ГГц – 40 ГГц: ± 2.3 дБ 40 ГГц – 50 ГГц: ± 2.7 дБ 50 ГГц – 67 ГГц: ± 3.0 дБ |
| Уровень собственных шумов – предусилитель выкл. | S3302SA/SB/SC: • 10МГц – 3ГГц: ≤-140дБм • 3ГГц – 9ГГц: ≤-138дБм S3302A/B/C/D: • 10МГц – 20ГГц: ≤-138дБм • 20ГГц – 32ГГц: ≤-135дБм • 32ГГц – 40ГГц: ≤-127дБм • 40ГГц – 44ГГц: ≤-120дБм S3302E/F: • 10МГц – 20ГГц: ≤-136дБм • 20ГГц – 32ГГц: ≤-135дБм • 32ГГц – 40ГГц: ≤-130дБм • 40ГГц – 46ГГц: ≤-121дБм • 46ГГц – 60ГГц: ≤-116дБм • 60ГГц – 67ГГц: ≤-102дБм
|
| – предусилитель вкл. | S3302SA/SB/SC: • 10МГц – 3ГГц: ≤-160дБм • 3ГГц – 9ГГц: ≤-157дБм S3302A/B/C/D: • 10МГц – 20ГГц: ≤-157дБм • 20ГГц – 32ГГц: ≤-154дБм • 32ГГц – 40ГГц: ≤-148дБм • 40ГГц – 44ГГц: ≤-140дБм S3302E/F: • 10МГц – 32ГГц: ≤-154дБм • 32ГГц – 40ГГц: ≤-148дБм • 40ГГц – 46ГГц: ≤-143дБм • 46ГГц – 60ГГц: ≤-135дБм • 60ГГц – 67ГГц: ≤-123дБм
|
| Интермодуляция 3-го порядка (TOI) | +10 дБм (S3302SA/SB/SC, 50 МГц – 9 ГГц) +7 дБм (S3302A/B/C/D, 50 МГц – 4 ГГц) +6 дБм (S3302A/B/C/D, 4 ГГц – 13 ГГц) +6дБм (S3302A/B/C/D, 13 ГГц – 44 ГГц) |
| Дисплей | 8,4″ сенсорный |
| Интерфейсы | LAN, USB |
| Электропитание | 100 – 240 В, 50/60 Гц; от встроенного аккумулятора Li-on |
| Длительность непрерывной работы от аккумулятора | S3302SA/SB/SC: 3 часа, S3302A/B/C/D: 2.5 часа, S3302E/F: 2 часа
|
| Габаритные размеры | 314х218х91 мм (исключая ручки) 338х218х100 мм (включая ручки) |
| Масса | менее 5,3 кг (зависит от модели) |
Информация для заказа
| Тип | Описание |
| S3302SA S3302SB S3302SC S3302A S3302B S3302C S3302D S3302E S3302F | Портативный анализатор спектра. 9 кГц-4 ГГц Портативный анализатор спектра. 9 кГц-6.5 ГГц Портативный анализатор спектра. 9 кГц-9 ГГц Портативный анализатор спектра. 9 кГц-20 ГГц Портативный анализатор спектра. 9 кГц-26.5 ГГц Портативный анализатор спектра. 9 кГц-32 ГГц Портативный анализатор спектра. 9 кГц-44 ГГц Портативный анализатор спектра. 9 кГц-50 ГГц Портативный анализатор спектра. 9 кГц-67 ГГц (базовая комплектация включает кабель и адаптер электропитания, руководство по эксплуатации на электронном носителе, кабель USB, аккумуляторную батарею) |
| Опции и аксессуары: | |
| S3302-05 | Руководство по программированию |
| S3302-06 | Адаптер электропитания |
| S3302-07 | Аккумуляторная батарея |
| S3302-08 | Кабель CAT5 LAN |
| S3302-09 | Карта microSD |
| S3302-10 | Опция GPS (антенна, встроенный модуль и ПО) |
| S3302-11 | Измерение мощности с ваттметрами USB (требуется как минимум одна из опций 12-15) |
| S3302-12 | USB ваттметр S87230 (9 кГц – 6 ГГц) (требуется опция 11) |
| S3302-13 | USB ваттметр S87231 (10 МГц – 18 ГГц) (требуется опция 11) |
| S3302-14 | USB ваттметр S87232 (50 МГц – 26,5 ГГц) (требуется опция 11) |
| S3302-15 | USB ваттметр S87233 (50 МГц – 40 ГГц) (требуется опция 11) |
| S3302-16 | Анализ радиопомех (водопад, уровень RSSI) |
| S3302-17 | Анализ модуляции АМ/ЧМ/ФМ |
| S3302-18 | Сканирование каналов |
| S3302-19 | Свипирование по списку диапазонов |
| S3302-20 | Выход ПЧ с нулевой полосой обзора |
| S3302-21 | Направленная антенна ZE9080A (9 кГц – 20 МГц) |
| S3302-22 | Направленная антенна ZE9080B (20 МГц – 200 МГц) |
| S3302-23 | Направленная антенна ZE9080C (200 МГц – 500 МГц) |
| S3302-24 | Направленная антенна ZE9080D (500 МГц – 8 ГГц) |
| S3302-25 | S89401 Усилитель антенный (для опций 21-24) |
| S3302-26 | S89901 Рупорная антенна (1 ГГц – 18 ГГц) |
| S3302-27 | S89902 Рупорная антенна (18 ГГц – 40 ГГц) |
| S3302-28 | Сумка для переноски |
| S3302-29 | Рюкзак для переноски |
| S3302-30 | Кейс для транспортировки |
| S3302-31 | Рукоять для S89901 |
| S3302-32 | Рукоять для S89902 |
| S3302-33 | Анализ сигналов |
| S3302-34 | Измерение напряженности поля |
| S3302-35 | Следящий генератор. 100 кГц – 4 ГГц (только для S3302SA) |
| S3302-36 | Следящий генератор. 100 кГц – 6,5 ГГц (только для S3302SB) |
| S3302-37 | Следящий генератор. 100 кГц – 9 ГГц (только для S3302SC) |
| S3302-38 | Анализ пеленгов (встроенное ПО) (требуется опция 10 и 50) |
| S3302-39 | Картография (встроенное ПО) (требуется опция 10) |
| S3302-41 | Портативная всенаправленная антенна. 700 МГц – 2,7 ГГц |
| S3302-42 | Активная направленная антенна (логопериод.) 700 МГц – 4 ГГц |
| S3302-43 | Активная направленная антенна (логопериод.) 700 МГц – 6 ГГц |
| S3302-44 | Активная направленная антенна (логопериод.) 680 МГц – 10 ГГц |
| S3302-45 | Активная направленная антенна (логопериод.) 680 МГц – 20 ГГц |
| S3302-46 | Активная направленная антенна (логопериод.) 400 МГц – 4 ГГц |
| S3302-47 | Активная направленная антенна (логопериод.) 400 МГц – 6 ГГц |
| S3302-48 | Активная направленная антенна (логопериод.) 380 МГц – 10 ГГц |
| S3302-49 | Активная направленная антенна (логопериод.) 380 МГц – 20 ГГц |
| S3302-50 | Внешний компас USB (требуется опция 38) |
| S3302-51 | Всенаправленная антенна 680 МГц – 6 ГГц |
| S3302-52 | Всенаправленная антенна 300 МГц – 8 ГГц |
| S3302-53 | Портативная антенна 140/430 МГц |
| S3302-54 | Пассивная направленная антенна (логопериод.) 700 МГц – 4 ГГц |
| S3302-55 | Пассивная направленная антенна (логопериод.) 700 МГц – 6 ГГц |
| S3302-56 | Пассивная направленная антенна (логопериод.) 680 МГц – 10 ГГц |
| S3302-57 | Пассивная направленная антенна (логопериод.) 680 МГц – 18 ГГц |
| S3302-58 | Пассивная направленная антенна (логопериод.) 680 МГц – 25 ГГц |
| S3302-59 | Пассивная направленная антенна (логопериод.) 680 МГц – 35 ГГц |
| S3302-60 | Кабель ВЧ N-SMA 2 метра |
| S3302-61 | Кабель ВЧ N-SMA1 метр |
| S3302-67 | ZE9080 Транспортировочный кейс для опций 21-25 |
