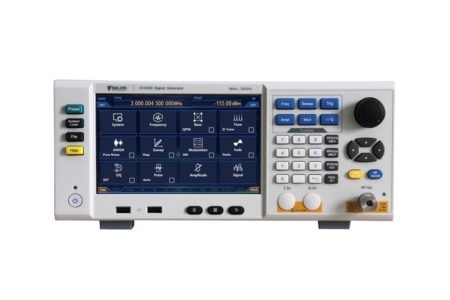

Saluki Technology S1435
Аналоговый генератор сигналов
Saluki S1435 – серия аналоговых генераторов ВЧ сигналов. Диапазон частот от 9 кГц до 3/6/12/20/40 ГГц в зависимости от модели. Благодаря использованию инновационных технологий серия сочетает в себе производительность и экономичность в компактных корпусах.
Описание
Серия Saluki S1435 имеет превосходную спектральную чистоту с фазовым шумом одной боковой полосы (SSB) -136 дБн/Гц (при несущей 1 ГГц и смещении частоты 10 кГц) или -116 дБн/Гц (при несущей 10 ГГц и смещении частоты 10 кГц). Обеспечивает высокую выходную мощность и широкий динамический диапазон с максимальной выходной мощностью до 20 дБм при 20 ГГц и динамическим диапазоном выходной мощности более 150 дБ. Генератор быстро реагирует и переключается на другую частоту всего за 1 мс, что сокращает время тестирования и повышает эффективность, отвечая требованиям работы с большим объемом данных; кроме того, он также имеет функции аналоговой модуляции и импульсной модуляции. Saluki S1435 оснащен 7-дюймовым высокочувствительным сенсорным экраном и поддерживает работу с сенсорным экраном, кнопочной панелью, поворотными элементами, внешней мышью и клавиатурой, что повышает удобство работы. Генератор использует портативную структуру шасси 3U и отличается небольшими размерами и легким весом.
Ключевые особенности
- Широкий частотный диапазон
- Высокая выходная мощность
- Низкие фазовые шумы
- Малое время переключения частоты
- Импульсная модуляция
- Встроенный многофункциональный генератор
- Небольшой размер и масса
- Чувствительный сенсорный экран
Область применения
Генерация ВЧ сигнала в широком диапазоне частот с высоким уровнем и превосходными фазовыми шумами. Подходит под задачи, требующие максимально краткого времени переключения или работы с импульсной модуляцией. Генератор сигналов серии S1435 может соответствовать как требованиям испытаний по высокой производительности на этапе исследований и разработок, так и требованиям испытаний по высокой эффективности на этапе производства.
Технические характеристики
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| S1435A | S1435B | S1435C | S1435D | S1435F | |
| Диапазон частот: | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц | от 9 кГц до 12 ГГц | от 9 кГц до 20 ГГц | от 9 кГц до 40 ГГц |
| Разрешение по частоте | 0,001 Гц | ||||
| Максимальная выходная мощность: – в базовой комплектации | +18 дБм | +15 дБм | +15 дБм | +11 дБм | +11 дБм |
| – с опцией H08 | +22 дБм | +18 дБм | +20 дБм | +20 дБм | +15 дБм |
| Минимальная выходная мощность | -15 дБм (в базовой комплектации) -110 дБм (с опцией H01) | ||||
| Скорость переключения: | < 1 мс (типовое значение) | ||||
| КСВН: | <1.7 | <1.7 | <1.7 | <1.8 | <1.8 |
| Фазовый шум (стандартная комплектация) отстройка от несущей 10 кГц, дБн/Гц: – 100 МГц | -115 | -115 | -115 | -115 | -115 |
| – 250 МГц | -127 | -127 | -127 | -127 | -127 |
| – 500 МГц | -121 | -121 | -121 | -121 | -121 |
| – 1 ГГц | -115 | -115 | -115 | -115 | -115 |
| – 2 ГГц | -109 | -109 | -109 | -109 | -109 |
| – 3 ГГц | -105 | -105 | -105 | -105 | -105 |
| – 4 ГГц | -103 | -103 | -103 | -103 | |
| – 6 ГГц | -99 | -99 | -99 | -99 | |
| – 10 ГГц | -95 | -95 | -95 | ||
| – 20 ГГц | -89 | -89 | |||
| – 40 ГГц | -83 | ||||
| Фазовый шум (с опцией H06) отстройка от несущей 10 кГц, дБн/Гц: – 100 МГц | -131 | -131 | -131 | -131 | -131 |
| – 250 МГц | -139 | -139 | -139 | -139 | -139 |
| – 500 МГц | -135 | -135 | -135 | -135 | -135 |
| – 1 ГГц | -132 | -132 | -132 | -132 | -132 |
| – 2 ГГц | -126 | -126 | -126 | -126 | -126 |
| – 3 ГГц | -121 | -121 | -121 | -121 | -121 |
| – 4 ГГц | -120 | -120 | -120 | -120 | |
| – 6 ГГц | -115 | -115 | -115 | -115 | |
| – 10 ГГц | -113 | -113 | -113 | ||
| – 20 ГГц | -107 | -107 | |||
| – 40 ГГц | -101 | ||||
| Виды модуляций: | Опция H02 – АМ,ЧМ,ФМ Опция H03 Импульсная модуляция (с длительностью импульса более 100 нс) Опция H04 – Импульсная модуляция (с длительностью импульса более 20 нс) | ||||
| Погрешность опорного генератора: | 5x10e-7 за год 5x10e-7 за год (с опцией H10) | ||||
| Интерфейс: | USB, LAN, GPIB | ||||
| Габаритные размеры | 330x147x397 мм (без учета ручки) 420x147x445 мм (с учетом ручки)
| ||||
| Масса | менее 12 кг (зависит от модели и опций) | ||||
Информация для заказа
| S1435A S1435B S1435C S1435D S1435F | Генератор сигналов (9 кГц – 3 ГГц) Генератор сигналов (9 кГц – 6 ГГц) Генератор сигналов (9 кГц – 12 ГГц) Генератор сигналов (9 кГц – 20 ГГц) Генератор сигналов (9 кГц – 40 ГГц) |
| Опции: | |
| S1435-H01 | Ступенчатый аттенюатор 115 дБ |
| S1435-H02 | Аналоговая модуляция (АМ/ЧМ/ФМ) |
| S1435-H03 | Импульсная модуляция (длительность импульсов от 100 нс) |
| S1435-H04 | Импульсная модуляция (длительность импульсов от 20 нс) |
| S1435-H05 | Многофункциональный генератор (требуется опция H02) |
| S1435-H06 | Низкие фазовые шумы |
| S1435-H08 | Высокая выходная мощность |
| S1435-H10 | Высокостабильный опорный генератор |
| S1435-H50 | Сертификат калибровки |
| S1435-H91 | Тип разъема N (только для S1435D) |
| S1435-H92 | Выходной разъем на задней панели |
| S1435-H93 | Ручка для переноски |
| S1435-H94 | Набор для монтажа в стойку |
| S1435-H95 | Алюминиевый транспортный кейс |
