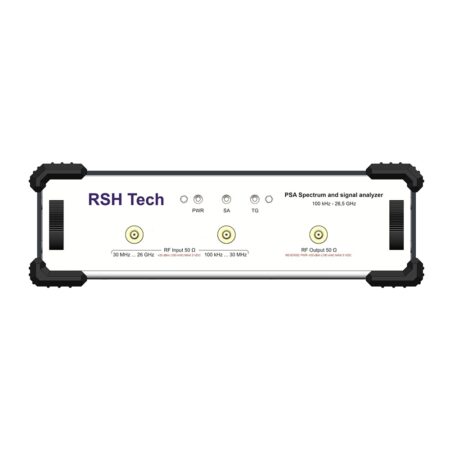

RSHTech PSA
Анализатор спектра и фазовых шумов
PSA – серия анализаторов спектра и фазовых шумов с интерфейсом USB. Диапазон частот от 100 кГц до 8/13/26 ГГц в зависимости от модели
Описание
Анализатор спектра и сигналов с возможностью измерения фазовых шумов RSHTech PSA26 с USB интерфейсом — это компактное и мощное устройство, предлагающее множество функций измерения. Прибор обеспечивает высокую скорость при анализе спектра, измерении АЧХ и профиля фазовых шумов. Использование новой парадигмы на основе двухканальной архитектуры (ДКА) делает возможным подавление зеркального канала, а также позволяет существенно уменьшить другие паразитные составляющие в частотном спектре. В отличии от известной архитектуры, построенной на программном преселекторе, применение ДКА позволяет корректно отображать сигналы с различными видами модуляции, так как данные для обоих каналов обрабатываются одновременно. Дополнительной особенностью PSA26 является наличие встроенного кросс-корреляционного алгоритма для измерения фазового шума значительно ниже уровня собственных шумов.
Ключевые особенности
- Рабочий диапазон частот от 100 кГц до 26 ГГц
- Инновационная двухканальная архитектура для подавления нежелательных спектральных составляющих
- Встроенный следящий генератор, 0,1 МГц … 26 ГГц
- Полностью цифровой ПЧ-тракт, разрешающая способность от 1 Гц до 20 МГц
- Измерение фазового шума, –151 дБн/Гц при отстройке 10 кГц для сигнала с частотой 1 ГГц при 100000 корреляций
- Кросс-корреляционный алгоритм с числом корреляций от 1 до 100 000
- Полоса анализа 20 МГц в каждом канале
- Анализ сигналов во временной области с функцией записи и чтения, отображение изменения амплитуды, частоты и фазы
- Измерение амплитудно-частотных характеристик
- Скорость сканирования до 15 ГГц/с
- Запись и воспроизведение сигнала с шириной полосы 20 МГц через SSD (и 1 МГц через HDD)
- Встроенный 10-разрядный частотомер
- Встроенная защита входов и выходов от электростатического разряда (ЭСР, ESD)
- Отличные массогабаритные характеристики
Область применения
Разработка, производство радиоэлектронного оборудования.
Технические характеристики
Основные технические характеристики анализатора спектра | ||||||||
Частота | ||||||||
Частотный диапазон | Вход 1: от 100 кГц до 30 MГц Вход 2: от 30 МГц до 26 ГГц | |||||||
Полоса обзора | Настраиваемая от 1 кГц до 26 ГГц | |||||||
Минимальная полоса разрешения (RBW) | 1 Гц | |||||||
Точность опорного генератора | ±0,1 ppm (25°C ± 25°C), ±1 ppm / старение в год | |||||||
Полоса разрешения | ||||||||
Полосы пропускания фильтров ПЧ (RBW) | от 1 Гц до 10 МГц, 20 МГц в режиме “0 span” | |||||||
Тип фильтра | БПФ | |||||||
Оконная функция | Кайзер | |||||||
Амплитудно-частотные характеристики | ||||||||
Точность определения амплитуды | ±1,0 дБ (от 100 кГц до 30 MГц) ±1,5 дБ (от 30 МГц до 5,8 ГГц) ±2,0 дБ (от 5,8 ГГц до 26 ГГц) | |||||||
Перекрытие RBW фильтров | ≤ 1,0 дБ | |||||||
Входной диапазон ослабления аттенюатора | от 0 дБ до 30 дБ с шагом 1 дБ | |||||||
Средний отображаемый уровень шума DANL (типовые значения) | ||||||||
Коэффициент шума / DANL(при 1 Гц RBW, ослабление встроенного аттенюатора 0 дБ) | 12 дБ / –162 дБм (100 кГц до 30 MГц) 16 дБ / –158 дБм (30 МГц до 3 ГГц) 18 дБ / –156 дБм (3 ГГц до 5,8 ГГц) 19 дБ / –155 дБм (5,8 ГГц до 14,5 ГГц) 24 дБ / –150 дБм (14.5 ГГц до 18 ГГц) 27 дБ / –147 дБм (18 ГГц до 24 ГГц) 30 дБ / –144 дБм (24 ГГц до 26 ГГц) | |||||||
Измерение фазового шума | ||||||||
Диапазон отстроек | от 10 Гц до 10 MГц | |||||||
Точность определения ФШ | ±3 дБ (от 10 Гц до 1 кГц отстройки) ±2 дБ (от 1 кГц до 10 МГц отстройки) | |||||||
Количество кросс-корреляций | от 1 до 100 000 в зависимости от отстройки | |||||||
Улучшение чувствительности измерения ФШ в зависимости от количества кросс-корреляций: | ||||||||
корреляций | 10 | 100 | 1000 | 10 000 | 100 000 | |||
улучшение на | 5 дБ | 10 дБ | 15 дБ | 20 дБ | 25 дБ | |||
* Чувствительность к измерению фазовых шумов, дБн/Гц, режим внутреннего LO, тракт (1 + 2), кросс-корреляций = 1, Low-Spur Mode – выкл, предусилитель – выкл: | ||||||||
Частота несущей | Отстройка от несущей | |||||||
10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 MГц | 10 MГц | ||
10 MГц | – 99 | – 140 | – 151 | – 152 | – 152 | – 152 | – 152 | |
100 MГц | – 75 | – 117 | – 131 | – 139 | – 140 | – 141 | – 142 | |
1 ГГц | – 60 | – 100 | – 115 | – 126 | – 129 | – 140 | – 143 | |
3 ГГц | – 49 | – 90 | – 106 | – 118 | – 120 | – 130 | – 142 | |
9 ГГц | – 37 | – 80 | – 96 | – 108 | – 110 | – 125 | – 145 | |
18 ГГц | – 30 | – 73 | – 90 | – 102 | – 104 | – 119 | – 142 | |
26 ГГц | – 30 | – 70 | – 89 | – 99 | – 101 | – 113 | – 138 |
* При увеличении количества кросс-корреляций чувствительность увеличивается пропорционально 5*log(N), где N – количество кросс-корреляций
Информация для заказа
Тип | Описание |
PSA08 | Анализатор спектра и измеритель фазовых шумов, 100 кГц – 8 ГГц, адаптер питания 220В AC – 9-20В DC, интерфейсный кабель USB 3,0. |
PSA13 | Анализатор спектра и измеритель фазовых шумов, 100кГц – 13 ГГц, адаптер питания 220В AC – 9-20В DC, интерфейсный кабель USB 3,0. |
PSA26 | Анализатор спектра и измеритель фазовых шумов, 100кГц – 26 ГГц, адаптер питания 220В AC – 9-20В DC, интерфейсный кабель USB 3,0. |
PSA-HTG | Источник сигнала/Следящий генератор, 0.1 МГц–8/13/ 26ГГц (в зависимости от модели PSA) |
PSA-PPNA | Опция измерения фазового шума в импульсе |
PSA-RTA | Опция анализа спектра в реально масштабе времени, 20МГц, POI-3мкс |
PSA-FRA | Опция измерения АЧХ, 30 МГц– 26ГГ (требуется опция PSA-HTG26) |
PSA-TA | Опция анализа переходных процессов |
Аксессуары | |
PSA-RMU19 | Набор для монтажа PSA в cтойку 19”, размер 2HU |
PSA-OHC | Ударопрочный пластиковый кейс для транспортировки с внутренним ложементом для PSA, ПК 17” и принадлежностей. |
