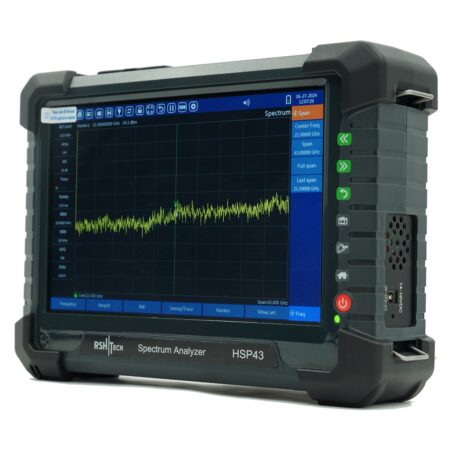

RSHTech HSP
Портативный анализатор спектра реального времени
HSP – серия анализаторов спектра и сигналов в компактном корпусе для работы в полевых условиях. Оснащен функционалом анализа спектра в реальном масштабе времени, поиска источников помех, анализа сигналов LTE и 5G. Диапазон частот от 9 кГц до 9/18/26,5/43 ГГц в зависимости от модели.
Описание
Анализатор спектра и сигналов реального времени RSHTech HSP это высокопроизводительный анализатор спектра с широкими функциональными возможностями, компактным корпусом и набором необходимых аксессуаров позволяющих использовать его как в полевых условиях, так и в условиях лаборатории. Технические характеристики анализатора спектра RSHTech HSP, такие, как быстродействие, чувствительность (DANL), фазовый шум и полоса анализа(демодуляции) позволяют говорить о данном приборе, как об универсальном решении, не уступающим даже настольным аналогам. RSHTech HSP может стать незаменимым инструментом для радиоконтроля и обслуживания инфраструктуры связи четвертого (LTE) и пятого поколений (5G). А функции общего назначения, такие, как наблюдение и измерение спектра в реальном масштабе времени, аудио демодуляция и поиск источников интерференций с географической привязкой позволят использовать данный прибор для большинства современных задач.
HSP поддерживает функции удаленного управления посредством VNC клиента (удаленный рабочий стол) или удаленного управления посредством SCPI команд. Это дает возможность разместить прибор в труднодоступных местах или местах с повышенными рисками для оператора (вышки, электрощиты и т.п.) и производить настройку и снятие характеристик измеряемых устройств в безопасном режиме. При этом для удаленного управления может использоваться, как проводное (LAN) так и беспроводное (WiFi) подключение.
Ключевые особенности
- Рабочий диапазон частот от 9 кГц до 43 ГГц
- Ширина полосы обзора в реальном масштабе времени – 110МГц при POI100% – 5мкс
- Скорость развертки до 80 ГГц/с
- Запись I/Q сигнала
- Функции анализа сигналов 5G, LTE.
- Большой высококонтрастный сенсорный дисплей 10,1”
- Удаленное управление LAN, WiFi
- Запись и воспроизведение сигнала с шириной полосы 20 МГц через SSD (и 1 МГц через HDD)
- Поддержка направленных антенн с GPS, электронным компасом и предусилителем
- Компактный размер и вес менее 4 кг.
Область применения
Разработка, производство радиоэлектронного оборудования. Радиоконтроль. Обслуживание сети мобильной связи четвертого и пятого поколения.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Анализ спектра | |
| Модель, диапазон частот: | тип ВЧ разъема: |
| HSP9, 9 кГц – 9 ГГц | N(розетка) |
| HSP18, 9 кГц –18 ГГц | N(розетка) |
| HSP26, 9 кГц –26,5 ГГц | N(розетка) |
| HSP43, 9 кГц – 43 ГГц | 2,4мм (вилка) |
| Погрешность измерения частоты (Входной сигнал: 1 ГГц, уровень -30 дБмВт Спектр: полоса обзора 200 кГц, полоса разрешения 1 кГц, усилитель выкл., ослабление 0 дБ, точек развертки 10001, детектор положительно-пиковый, время развертки автоматическое. Частотомер включен (1 Гц)) | 0,2 x10-6
|
| Погрешность измерения уровня | |
| 9 кГц … 1 МГц: Центральная частота = входной частоте, полоса обзора 10 кГц, полоса разрешения 100 Гц, усреднение выкл., детектор положительно-пиковый, время развертки автоматическое, точек развертки 1001 | ±1,5 дБ
|
| f>1 МГц: Центральная частота = входной частоте, полоса обзора 1 МГц, полоса разрешения 10 кГц, усреднение выкл., детектор положительно-пиковый, время развертки автоматическое, точек развертки 1001 | ±1,5 дБ
|
| Полоса ПЧ | 110 МГц |
| Диапазон отображаемых уровней | От ср. уровня собственных шумов (DANL) до +30дБм |
| Диапазон ослабления аттенюатора | 0-50дБ, шаг 1дБ |
| Средний уровень собственных шумов (DANL) (Согласование 50 Ом, ослабление 0 дБ, полоса разрешения 10 кГц, усреднение вкл. (100 раз), время развертки автоматическое, детектор СКЗ, нормирование к 1 Гц) | Предусилитель выключен: 10 МГц … 7,5 ГГц: -134 дБмВт, -145 дБмВт (тип.) 1 ГГц: -145 дБмВт 7,5 … 18 ГГц: -136 дБмВт, -137 дБмВт (тип.) 18 … 39 ГГц: -132 дБмВт, -136 дБмВт (тип.) 39 … 42 ГГц: -129 дБмВт, -132 дБмВт (тип.) 42 … 43 ГГц: -128 дБмВт, -134 дБмВт (тип.)
Предусилитель включен: 10 МГц…7,5 ГГц: -150 дБмВт, -155 дБмВт (тип.) 1 ГГц: -160 дБмВт 7,5 … 18 ГГц: -155 дБмВт, -160 дБмВт (тип.) 18 … 39 ГГц: -151 дБмВт, -155 дБмВт (тип.) 39 … 42 ГГц: -140 дБмВт, -150 дБмВт (тип.) 42 … 43 ГГц: -140 дБмВт, -150 дБмВт (тип.) |
| Фазовый шум SSB на несущей 1 ГГц (Входной уровень:-20 дБмВт, полоса разрешения 1 кГц, усреднение выкл., время развертки 1 с, детектор СКЗ, усилитель выкл., ослабление 0 дБ, точек развертки 10001)
| Отстройка 10 кГц -95 дБн/Гц -103 дБн/Гц (тип.)
Отстройка 100 кГц -98 дБн/Гц -105 дБн/Гц (тип.)
Отстройка 1 МГц -110 дБн/Гц -116 дБн/Гц (тип.) |
| Точка пересечения третьего порядка (TOI) (Расстояние между тонами-2 МГц, ослабление 5 дБ, усилитель выкл., время развертки автоматическое, полоса обзора 10 МГц, полоса разрешения 3 кГц, детектор положительно-пиковый, усреднение вкл. (100 раз), точек развертки 1001 Частота ниже 26 ГГц: вх.уровень -20 дБмВт Частота выше 26 ГГц: вх.уровень -15 дБмВт) | 1 ГГц: +14 дБмВт 3 ГГц: +13 дБмВт 18 ГГц: +12 дБмВт 26 ГГц: +13 дБмВт 32/40 ГГц: +16 дБмВт
|
| Уровень гармонических искажений (Усилитель выкл., ослабление 0 дБ, уровень входного сигнала -30 дБмВт, полоса обзора 20 кГц, полоса разрешения 30 Гц, детектор положительно-пиковый, усреднение выкл., точек развертки 1001, время развертки автоматическое, центральная частота установлена на частоту второй гармоники входного сигнала) | F <10 ГГц: -50 дБн F >10 ГГц: -58 дБн
|
| Коэффициент стоячей волны по напряжению (КСВН)
| 100 кГц … 18 ГГц: 2,0 18ГГц … 25 ГГц: 2,6 25ГГц … 43 ГГц: 2,2 |
| Анализ спектра в реальном масштабе времени | |
| Полоса анализа (максимальная полоса обзора) | 110МГц
|
| POI 100% (полоса разрешения 2 МГц, детектор положительно-пиковый) | 5 мкс
|
| Скорость развертки (полоса фильтра ПЧ 25кГц) | 80ГГц/c
|
| Анализ интерференций (опция) | |
| Режимы измерений
| · Режим спектрограммы · Режим послесвечения (DPS) · Режим триангуляции · Измерение интенсивности сигнала (напряженность · Геопозиционирование (компас, карта) |
| Поддержка направленных антенн | DA30(20M/250M/500M/8000M) |
| Анализ сигналов 5G NR (опция) | |
| Диапазон частот
| FR1 (410 – 7125 МГц) FR2 (24250 – 43000 МГц) |
| Полоса ПЧ | До 100 МГц |
| Чувствительность приема
| -115 дБмВт при SCS = 30 кГц -118 дБмВт при SCS = 15 кГц |
| Виды измерений
| • Физический идентификатор соты (PCI) • Идентификатор луча • Мощность канала PB/PDS, созвездие, EVM • SS-RSRP, SS-RSRQ, SS-SINR • Смещение времени • Анализатор параметров лучей • Обнаружение помех 5G NR • Мощность от времени |
| Анализ сигналов LTE (опция) | |
| Режим | TDD-LTE, FDD-LTE |
| Виды измерений
| • Мощность от ресурсных блоков • Мощность от времени • Диаграмма сигнального созвездия • Мощность в канале |
| Измерение зоны покрытия (опция) | |
| Стандартный анализ спектра | Измерение уровня сигналов внутри/снаружи помещений |
| Измерение сигнала TDD-LTE вне помещения | Cell ID; S-SS; RSRP; RSRQ; SINR |
| Анализ спектра 5G-NR
| PCI внутри/вне помещения, идентификатор луча, SS, RSRP, SS-RSRQ, SS-SINR |
| Захват I/Q-данных(опция) | |
| Частота дискретизации | 1,92, 3,84, 7,68, 15,36, 30,71, 61,44, 122,88 МГц |
| Размер файла IQ | До 256 МБ |
| Дистанционное управление | |
| Интерфейс управления | Ethernet, WiFi |
| Язык программирования | SCPI, VNC |
| Общие характеристики | |
| Дисплей | 10,1″ 1280 x 800 емкостный сенсорный экран |
| Внешние интерфейсы | • 3 порта USB 2.0, 1 порт USB 3.0 • 1порт Ethernet LAN- • Подключение внешней GPS-антенны • Вход внешней опорной частоты • Выход ПЧ |
| Передача данных | USB, Ethernet, WiFi |
| Хранилище данных | 100 ГБ |
| Время автономной работы (1 аккумулятор) | 2,5 часа |
| Рабочая температура | от -10℃ до +50℃ |
| Габариты (ДxШxВ) | 292 мм x 211 мм x 82 мм |
| Масса | около 3,9 кг |
Информация для заказа
| Тип | Описание |
|---|---|
| HSP9 | Портативный анализатор спектра 9 кГц – 9 ГГц, предусилитель, ВЧ разъем N (розетка), анализ в реальном времени 100МГц, измерение мощности в канале, занимаемая полоса частот, напряженность ЭМ поля, ACLR, SEM. |
| HSP18 | Портативный анализатор спектра 9 кГц – 18 ГГц, предусилитель, ВЧ разъем N (розетка)анализ в реальном времени 100МГц, измерение мощности в канале, занимаемая полоса частот, напряженность ЭМ поля, ACLR, SEM. |
| HSP26 | Портативный анализатор спектра 9 кГц – 26.5 ГГц, предусилитель, ВЧ разъем N (розетка)анализ в реальном времени 100МГц, измерение мощности в канале, занимаемая полоса частот, напряженность ЭМ поля, ACLR, SEM. |
| HSP43 | Портативный анализатор спектра 9 кГц – 43 ГГц, предусилитель, ВЧ разъем 2,4мм (вилка), анализ в реальном времени 100МГц, измерение мощности в канале, занимаемая полоса частот, напряженность ЭМ поля, ACLR, SEM. |
| Комплект поставки базовой модели | Анализатор спектра HSPxx, транспортировочный кейс, адаптер питания, зарядное устройство, автомобильное зарядное устройство, коаксиальный переход 2,4(розетка) – 3,5мм (розетка) (только для модели HSP43), всенаправленная антенна 500МГц – 3ГГц, всенаправленная антенна 30МГц – 6ГГц, GPS антенна, комплект СВЧ переходов и кабелей (тип разъема в зависимости от модели), грудная обвязка для ношения прибора, CD или USB носитель с технической документацией. |
| Опции | |
| Interference hunting | Анализ интерференций, спектрограмма, режим DPS |
| IQ data capture | Запись I/Q |
| 5G NR measurement | Измерения 5G NR |
| TDD-LTE signal analysis | Анализ сигналов TDD-LTE |
| FDD-LTE signal analysis | Анализ сигналов FDD-LTE |
| Coverage Mapping | Измерение зоны покрытия |
