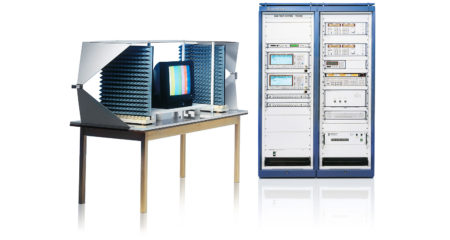

Rohde&Schwarz TS9980

Описание

Система тестирования R&S® TS9980 предназначена для автоматического измерения электромагнитной восприимчивости радиовещательных и ТВ приемников в соответствии со стандартами EN 55020 и CISPR 20. Во всем мире продано более 60 таких систем!
Ключевые особенности:

• Промышленный стандарт для проведения сертификационных испытаний бытовой электроники (CISPR20/EN55020 стандартам)
• Система тестирования R&S® TS9980 доступна в трех версиях, учитывающих различные типы устройств и задачи
• Профессиональное управление проектом от консалтинга до операции – в одном месте
• Всесторонние испытания на электромагнитную восприимчивость применяются для проверки возможности удовлетворительной работы приемников даже в неблагоприятных условиях

Особенности

Система тестирования R&S® TS9980 предназначена для автоматического измерения электромагнитной восприимчивости радиовещательных и ТВ приемников в соответствии со стандартами EN 55020 и CISPR 20. Во всем мире продано более 60 таких систем!Система выполняет следующие измерения:

• стойкость к входным помехам (S1)
• стойкость к напряжению радиопомех (S2a)
• стойкость к токам радиопомех (S2 b)
• стойкость к излучаемым помехам (S3)
• эффективность экранирования (S4)

Учитывая постоянное техническое развитие, реализованы системные решения для спутниковых приемников, а также приемников цифрового ТВ (DVB) и декодеров кабельного ТВ. Система может применяться для аттестации ЭМС, а также для измерений в ходе разработки и серийных испытаний. Постоянный рост объема передаваемой информации в наземных и спутниковых сетях, а также частотное уплотнение кабельных сетей могут отразиться на качестве приема. Всесторонние испытания на электромагнитную восприимчивость применяются для проверки возможности удовлетворительной работы приемников даже в неблагоприятных условиях. Поскольку эти тесты являются чрезвычайно сложными и включают большое число отдельных измерений, то они проводятся с помощью автоматических систем тестирования. Система тестирования R&S® TS9980 доступна в трех версиях, учитывающих различные типы устройств и задачи.
Автоматические измерения в соответствии с

• EN55020:2001
• CISPR20:2002; Редакция 5

Ссылки по теме
R&S®Test DVDs Professional – Основные характеристики
Три базовые системы

• R&S® TS9980 AUDIO

Эта система используется для тестирования аналоговых радиовещательных приемников, тюнеров, усилителей, эквалайзеров, проигрывателей компакт-дисков, магнитофонов и вспомогательных устройств.

• R&S®TS9980 AV Multistandard

Эта система подходит для всех соответствующих измерений электромагнитной восприимчивости аналоговых радиовещательных приемников, ТВ приемников и видеомагнитофонов.

• R&S® TS9980 DVB Multistandard

Эта система подходит для всех соответствующих измерений электромагнитной восприимчивости аналоговых и цифровых широковещательных и ТВ приемников, а также видеомагнитофонов и встроенных ТВ декодерах приемников.
Ссылки по теме
R&S®Test DVDs Professional – Основные характеристики
Оптимизированное системное программное обеспечение для

• Эффективных процедур тестирования
• Удобной работы
• Высокой воспроизводимости результатов

Опция TV-MonСистемное расширение R&S® TV-MON впервые обеспечивает полностью автоматическую и объективную (не зависящую от субъективного восприятия оператора) оценку изображения при проверке восприимчивости ТВ приемников и вспомогательного оборудования. Это является особым преимуществом в длительных и повторяющихся процедурах, требуемых для серийного тестирования и измерений соответствия.Преимущества:

• Воспроизводимые результаты измерений
• Оценка изображения не требует особой квалификации персонала
• Технический персонал быстро обучается работе с TV-MON
• Измерения могут интегрироваться в производственный процесс
• Тестовые последовательности могут быть оптимизированы для повышения выпуска продукции
• Оценка ухудшения аналогового и/или цифрового изображения
• Объективная оценка изображения
• Воспроизводимые результаты измерений
• Уменьшение объема рутинной работы – концентрация на критических измерениях
• Повышение производительности за счет оптимизированных тестовых последовательностей
• Автоматическая настройка

Дополнительные опции:

• Обновление с R&S® TS9980 Audio до R&S® TS9980 AV Multistandard (аудио+видео)
• Обновление с R&S® TS9980 AV Multistandard до R&S® TS9980 DVB Multistandard
• Опция для измерения эффективного экранирования
• Опция для автоматической оценки изображения
• Комплект дисков DVD «Professional Test DVD’s» с уникальным набором возможных тестовых изображений, включая тестовые аудио- и видеопотоки для DVD-проигрывателей, предназначенные для измерения электромагнитной восприимчивости
