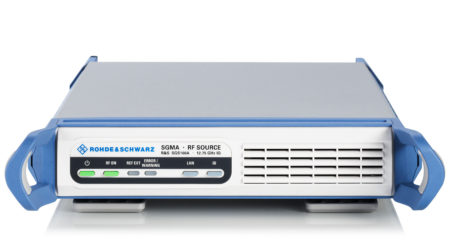

Rohde&Schwarz SGS100A
Генератор сигналов серии SGMA
Заказать
Регистрационный номер в Госреестре: 52405-13
Генератор R&S®SGS100A является первой из серии компактных низкопрофильных приборов SGMA, специально разработанных, для автоматизированных тестовых систем
Описание
Генератор R&S®SGS100A является первой из серии компактных низкопрофильных приборов SGMA, специально разработанных, для автоматизированных тестовых систем (ATE). Генератор может выступать и в качестве источника немодулированных сигналов (CW), и в качестве генератора колебаний с векторной модуляцией при использовании внешнего источника модуляции. Такая комбинация делает его идеальным для применения, например, в качестве гетеродина, или как источник сигналов с внешней квадратурной модуляцией для всех основных стандартов цифровой связи.
Ключевые особенности:
- Самый компактный генератор сигналов на рынке.
- Диапазон частот:
CW-сигналы от 1 МГц до 6 или12,75 ГГц;
I/Q-сигналы от 80 МГц до 6 или 12,75 ГГц. - Высокая выходная мощность до +22 дБм (тип.)
- Очень низкий фазовый шум в одной боковой полосе частот: -133 дБн (тип.) на 1 ГГц с отстройкой 20 кГц.
- Малое время установки частоты и уровня 280 мкс.
- Импульсная модуляция – внутренняя / внешняя.
- Интегрированный I/Q-модулятор обеспечивает полосу модуляции до 1 ГГц при подаче внешних аналоговых модулирующих сигналов.
- Возможность построения фазокогерентных систем.
- Управление прибором исключительно посредством приложения SGMA-GUI по интерфейсам LAN, USB, PCIe.
- Операционная система Linux.
Технические характеристики
| Диапазон частот | С опцией R&S®SGS-B106 | от 1 МГц до 6 ГГц (CW-режим) |
| С опцией R&S®SGS-B106 и -B112 | от 1 МГц до 12,75 ГГц (CW-режим) | |
| С опцией R&S®SGS-B106V | от 80 МГц до 6 ГГц (I/Q-режим) от 1 МГц до 6 ГГц (CW-режим) | |
| С опцией R&S®SGS-B106V и -B112V | от 80 МГц до 12,75 ГГц (I/Q-режим) от 1 МГц до 12,75 ГГц (CW-режим) | |
| Разрешение по частоте | 0,001 Гц | |
| Старение опорного генератора | стандартно | < 1 × 10–6/год |
| с опцией R&S®SGS-B1 | < 1 × 10–7/год | |
| Выход сигнала опорной частоты | 10 МГц, 1 ГГц | |
| Вход сигнала опорной частоты | 10 МГц, 100 МГц, 1 ГГц | |
| Специфицированный (гарантированный) уровень выходного сигнала | Стандартно | от -10 до +15 дБмВт |
| с опцией R&S®SGS-B26 | от -120 до +15 дБмВт | |
| Разрешение по уровню | 0,01 дБ | |
| Время установки частоты и уровня | по интерфейсу PCIe | <500 мкс |
| Чистота спектра | Гармонические составляющие | < -30 дБн (уровень ≤ 8 дБмВт) |
| Негармонические составляющие | < -76 дБн (f < 1,5 ГГц) | |
| Субгармоники | < -76 дБн (f < 3 ГГц) | |
| Широкополосный шум | < -145 дБн (режим CW), < -135 дБн (режим I/Q) | |
| Фазовый шум – несущая 1 ГГц, отстройка 20 кГц – несущая 10 ГГц, отстройка 20 кГц | < -126 дБн (-133 дБн тип.) < -106 дБн (-113 дБн тип.) | |
| Виды модуляции | Импульсная (внутренняя / внешняя) опция R&S®SGS-K22 | |
| Режим | Единичный / двойной импульс | |
| Фронт/Срез | < 20 нс | |
| Длительность импульсов | от 20 нс до 100 с | |
| Период следования импульсов | от 100 нс до 100 с | |
| I/Q-модуляция (при внешнем источнике модуляции) | ||
| Полоса модуляции в диапазоне 80 МГц<f≤1 ГГц | +/-5% от частоты несущей | |
| в диапазоне 1 ГГц<f≤12,7 ГГц | +/-50 МГц | |
| в диапазоне 100 МГц<f≤2,5 ГГц (I/Q-wideband) | +/-20% от частоты несущей | |
| в диапазоне 2,5 ГГц<f≤12,25 ГГц (I/Q-wideband) | +/-500 МГц | |
| Фазовая когерентность (опция R&S®SGS-K90) | Температурный дрейф фазы | 0,4° (измеренное) |
| Интерфейсы дистанционного управления | PCIe, LAN, USB | |
| Потребляемая мощность | 70 Вт | |
| Габаритные размеры, Ш-В-Г | С учетом ручек и защитных бамперов | 250 мм – 52,5 мм – 401 мм |
| Масса | 4 кг | |
Информация для заказа
| Наименование | Тип устройства | Код заказа | |
| Генератор сигналов1) | R&S®SGS100A | 1416.0505.02 | |
| Включая кабель питания, краткое руководство и компакт-диск (с ПО SGMA-GUI для управления генератором, руководством по эксплуатации и обслуживанию) | |||
| Опции | |||
| ВЧ тракт, от 1 МГц до 6 ГГц, CW (без модуляции) | R&S®SGS-B106 | 1416.2308.02 | |
| ВЧ тракт, от 1 МГц до 6 ГГц, I/Q (с векторной модуляцией) | R&S®SGS-B106V | 1416.2350.02 | |
| Расширение диапазона частот до 12,75 ГГц, CW2) | R&S®SGS-B112 | 1416.1553.02 | |
| Расширение диапазона частот до 12,75 ГГц, 3) | R&S®SGS-B112V | 1416.1576.02 | |
| Электронный ступенчатый аттенюатор | R&S®SGS-B26 | 1416.1353.02 | |
| Термостатированный кварцевый генератор опорной частоты | R&S®SGS-B1 | 1416.2408.02 | |
| Фазовая когерентность (вход, выход) | R&S®SGS-K90 | 1416.2608.02 | |
| Импульсная модуляция | R&S SGS-К22 | 1416.2650.02 | |
| Комплект (высотой 1U) для установки в 19-дюймовую стойку для 2-х расположенных рядом приборов | R&S®ZZA-KN20 | 1175.3191.00 | |
| Комплект (высотой 1U) для установки в 19-дюймовую стойку для одного прибора (и одно свободное место) | R&S®ZZA-KN21 | 1175.3204.00 | |
| Адаптер для соединения 2-х SGMA-приборов бок о бок | R&S SGS-Z8 | 1416.2914.02 | |
