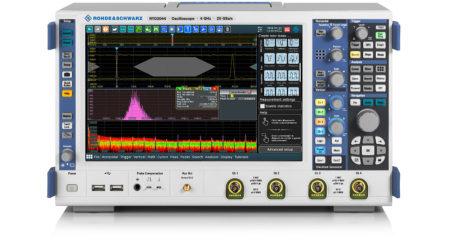

Цифровые осциллографы серии R&S®RTO2000
Серия R&S®RTO2000 разработана с тем расчётом, чтобы максимально упростить работу пользователя, и сделать ее более эффективной
Описание
Модель | Полоса пропускания | Каналы | Частота дискретизации | Память |
R&S®RTO 2064 | 6 ГГц | 4 | До 20 Гвыб/с | Стандартно 50 млн. Точек Опциональнодо 2 млрд. точек |
R&S®RTO 2044 | 4 ГГц | 4 | ||
R&S®RTO 2034 | 3 ГГц | 4 | ||
R&S®RTO 2032 | 2 | |||
R&S®RTO 2024 | 2 ГГц | 4 | ||
R&S®RTO 2022 | 2 | |||
R&S®RTO 2014 | 1 ГГц | 4 | ||
R&S®RTO 2012 | 2 | |||
R&S®RTO 2004 | 600 МГц | 4 | ||
R&S®RTO 2002 | 2 |
- Многосегментность применения:
- Временная область;
- Частотная область;
- Логический анализ;
- Анализ протоколов;
- Первая в мире зональная функция запуска с возможностью графического разделения событий во временной и частотной областях;
- Разрешение 16 бит для большей детализации сигналов;
- Скорость сбора данных более 1 млн. осциллограмм в секунду;
- Уникальный интерфейс пользователя с новой панелью управления;
- Большой дисплей диагональю 12,1 дюймов с новыми возможностями сенсорного управления;
- Большое разнообразие различных типов автоматических измерений и программных приложений для анализа сигналов и проверки их на соответствие различным интерфейсам и стандартам передачи данных
R&S®RTO 2000 – самый компактный лабораторный осциллограф для нескольких областей анализа. При его использовании для проверки разрабатываемых устройств, разработчики могут проводить анализ взаимодействия таких сложных узлов, как источники питания, процессорная система и система датчиков.
Осциллограф R&S®RTO 2000, как ни один другой прибор, способен отображать взаимосвязь результатов измерений во временной и частотной областях, а также результатов логического анализа и анализа протоколов.
Полностью переосмысленный пользовательский интерфейс.
Осциллографы снабжены большим емкостным сенсорным дисплеем (с диагональю 12,1 дюйма и высоким разрешением 1280х800), устойчивым к нанесению повреждений, с высокой степенью цветопередачи и широким углом видимости. Сенсорный дисплей с новыми возможностями сенсорного управления позволит без труда сконфигурировать прибор для любой измерительной задачи.
С помощью функции SmartGrid пользователи могут настроить отображение осциллограмм под свои требования. Интерфейс обеспечивает быстрый доступ к основным инструментам на панели инструментов и предоставляет возможность документировать результаты измерения и настройки прибора нажатием одной кнопки. Панель приложений обеспечивает прямой доступ ко всем имеющимся приложениям, в частности, к функциям запуска и декодирования, испытаниям на соответствие стандартам и проверке целостности сигналов, I/Q-анализу и даже к пользовательским средствам разработки.
Зональная функция запуска.
Новая зональная функция запуска (опция RTO-K19) обеспечивает возможность графического разделения событий во временной и частотной областях. Пользователи могут задавать до восьми зон произвольной формы. Сигнал запуска активируется при пересечении или не пересечении исследуемым сигналом заданной зоны. Такая возможность значительно облегчает обнаружение возмущений в спектре при выявлении и устранении ЭМП или выделение циклов чтения / записи устройства хранения во временной области анализа.
Уникальные рабочие характеристики.
Большой объем памяти полезен для функции архива, которая обеспечивает доступ к полученным ранее осциллограммам в любое время. Пользователи могут просматривать все сохраненные сигналы и проводить их анализ с помощью таких инструментов, как масштабирование, измерительные функции, математические функции, а также функции анализа спектра. Режим высокой четкости (HD) увеличивает вертикальное разрешение до 16 битов для наблюдения сигнала во всех подробностях. Режим HD активирует настраиваемую НЧ-фильтрацию сигнала после АЦП. Пользователи могут настроить запуск по всем, даже самым мелким, деталям сигнала.
Обладая скоростью захвата один миллион осциллограмм в секунду пользователи получают возможность быстрого обнаружения единичных ошибок сигнала. Высокоскоростной анализ обеспечивается даже при включенных функциях построения гистограмм и тестирования по маске.
Возможности логического анализа
Опция смешанных сигналов RTO-B1 (MSO) добавляет к обычным функциям осциллографа функцию логического анализатора. Используя MSO, можно анализировать и отлаживать встроенные системы с сигналами смешанного типа, в которых одновременно используются аналоговые и коррелированные цифровые сигналы. Опция MSO добавляет к обычным аналоговым каналам 16 цифровых (логических), объединенных в два логических пробника (комплекта) с 8 каналами каждый. Прибор обеспечивает синхронизацию и выравнивание по времени аналоговых и цифровых сигналов, так что имеется возможность отображать и анализировать важные временные взаимодействия между ними. Автоматическое выравнивание компенсирует задержку между разъемами для подключения пробников для аналоговых и цифровых каналов.
Опция позволяет анализировать логические состояния цифровых шин данных по 16 каналам с тактовой частотой до 400 МГц, разрешением по времени 200 пс (частота дискретизации 5 ГГц) и с глубиной записи до 200 миллионов точек. При этом даже с включенными цифровыми каналами осциллографы RTO обеспечивают скорость обновления экрана свыше 200 тысяч осциллограмм в секунду. Опция RTO-B1 легко может быть установлена на любую модель осциллографа RTO.
Демодуляция сигналов на квадратурные составляющие.
Программная опция RTO-K11 позволяет захватывать модулированные входные сигналы, выполнять их аппаратную векторную демодуляцию, фильтрацию и повторную выборку соответствующих I/Q данных для обеспечения требуемой частоты дискретизации. Полученные I/Q данные затем доступны для последующего анализа как в стандартных математических пакетах типа MatLab, так и в ПО Rohde-Schwarz FS-K96 по анализу сигналов OFDM. В зависимости от модели осциллографа максимальная полоса анализа входных сигналов составляет до 4 ГГц. Превосходные аппаратные характеристики осциллографов RTO обеспечивают анализ квадратурно-модулированных сигналов с опцией FS-K96 с EVM на уровне –40 дБ вплоть до частот несущей 3 ГГц.
Анализ целостности сигналов.
Опция анализ джиттера R&S®RTO-K12 Jitter Analysis – позволяет проводить автоматические измерения таких параметров, как частота, период, ошибка временного интервала, джиттер от периода к периоду, джиттер за N периодов, скорость передачи данных и др. Функция Track function – обеспечивает более глубокий анализ измеряемых параметров с возможностью отображения результатов измерений в виде тренда измерения, таблицы, гистограммы, спектра, глазковой диаграммы. Уникальной особенностью опции является утилита тестирования по маске, позволяющая создавать шаблоны для быстрого тестирования глазковых диаграмм. Кроме того в опции имеется возможность программного восстановления тактового сигнала (Software-CDR).
Опция R&S®RTO-K13 Clock Data Recovery (CDR) – активирует схему аппаратного восстановления тактового сигнала, реализованную в интегрированной микросхеме осциллографа RTO. Для восстановления тактового сигнала используются режимы ФАПЧ первого и второго порядка. Скорость передачи данных регулируется от 200 кБайт/с до 2,5 Гбайт/с для осциллографов RTO1002..24, до 5 Гбайт/с для RTO1044. В отличие от Software-CDR, использующей постобработку захваченных данных, аппаратное восстановление тактового сигнала реализовано в реальном времени, что позволяет использовать тактовый сигнал для синхронизации при измерении джиттера и построении глазковых диаграмм.
Анализ протоколов последовательной передачи данных.
Целый набор программных приложений RTO-Kхх исключает необходимость в ручной настройке запуска и декодировании трафика последовательных шин. Используя данные, захваченные с помощью осциллографических или логических каналов, указанные приложения позволят легко просматривать информацию, посланную по: аудио-шинам I2S/LJ/RJ/TDM; по автомобильным шинам CAN/CAN-FD (CAN-dbo)/LIN, FlexRay (FIBEX); по компьютерным интерфейсам I2C/SPI, UART/RS-232/422/458, Ethernet, 8b10b, MDIO, USB 2.0/HSIC; по шинам, используемым в аэрокосмических и военных областях MIL-1553, ARINC 429; по шинам, используемым Manchester/NRZ-кодирование; или во встраиваемых системах на базе архитектуры MIPI.Нажатием одной кнопки в осциллографе запускается процедура полной автоматической настройки для определения параметров выбранного протокола. Все эти параметры, также, могут быть скорректированы вручную. Пользователь может устанавливать запуск по различным событиям, типичным для выбранного протокола, например: на начало и конец сообщения, конкретный адрес, шаблон данных в сообщении, можно задавать свои собственные преамбулу, идентификатор кадра, код CRC и другие поля.
Высокие скорости декодирования захваченных данных исключают пропуск критически важных событий и ошибок. Декодирование выполняется по тактовой частоте и характерному для протокола расположению битов захваченного сигнала. Декодированные символы данных и управляющие символы отображаются на экране в понятной удобной для восприятия форме и имеют цветовую маркировку. Содержимое протокола может выводиться в табличном виде. Функции декодирования позволяют быстро выделять состав данных, а также, соотносить по времени команды интерфейса с другими сигналами цепи, легко выявлять критические состояния и быстро определять ошибки проектирования системы.
Испытания на соответствие стандартам передачи данных.
Во время типовых испытаний и в процессе производства пользователи могут контролировать точное соответствие своих продуктов техническим требованиям стандартов передачи данных.
Опция RTO-K21 позволяет проводить автоматические испытания на соответствие стандарту USB 2.0 (режим Hi-Speed), а также стандартам USB 1.1 (режим Full-Speed) и USB 1.0 (режим Low-Speed).
Опции RTO-K22 и -К23 позволяют выполнять прецизионные автоматизированные тесты на соответствие стандартам интерфейса Ethernet 10/100/1000BASE-T и 10GBASE-T соответственно.
Опция RTO-K24 также позволяет выполнять тесты на соответствие стандарту интерфейса Ethernet, нона базе технологии BroadR-Reach®. Данная технология является новой перспективной разработкой,используемой в бортовых автомобильных сетях, и уже используется системами управления на базе сетей CAN и LIN. Технология BroadR-Reach® Ethernet обеспечивает значительные преимущества с точки зрения цены перед другими технологиями автомобильных сетей с широкой полосой пропускания, такими как LVDS.
Опция RTO-K26 потребуется для решения проблем совместимости компонентов во встраиваемых системах при испытании интерфейсов стандарта MIPI, выполненных на основе физической шины D-PHY, имеющей ряд уникальных особенностей.
Помимо опций RTO-K21-К26 для проведения испытания на соответствие стандартам потребуется программное обеспечение R&S Scope Suite. С его помощью выполняется управление осциллографом и проверяемым устройством посредством иллюстрированных пошаговых инструкций в процессе измерений.
Отдельные тесты проверяют, например: качество сигнала передатчика по тестовой маске или с помощью индикаторной диаграммы; основные компоненты и синхронизацию протоколов; тестируют чувствительность приемника для корректной работы на минимальных уровнях сигнала, и т. д. Конфигурируемый протокол испытания документирует измерения, включая числовые данные или скрин-шоты осциллографа в зависимости от выбора пользователя.
Для надлежащего соединения испытуемого устройства c осциллографом используются соответствующие тестовые наборы, состоящие из тестовых плат RT-ZF1 для стандарта USB или RT-ZF2 для стандарта Ethernet, и соответствующих аксессуаров (кабелей, адаптеров). Платы содержат различные экспериментальные участки для тестирования качества сигнала передатчика и приемника испытуемого устройства, и моделируют различные условия загрузки.
Анализ мощности.
Опция RTO-К31, в комбинации с соответствующими пробниками напряжения и тока и вспомогательным оборудованием, обеспечивает возможность анализа и оценки основных динамических характеристик источников питания и измерять такие параметры как: пусковой ток; гармоники; уровни пульсаций; параметры стабильности; эффективность преобразования. Необходимость измерений этих характеристик определяет требования к испытательному оборудованию.
Анализ электромагнитных помех
В комбинации с набором пробников ближнего поля R&S®HZ-15 осциллографы R&S®RTO позволяют разработчику быстро обнаружить и проанализировать возникающие электромагнитные помехи (ЭМП). Большой динамический диапазон и высокая чувствительность по входу (1 мВ/деление) гарантируют возможность анализа даже очень слабого излучения. Реализация БПФ в осциллографах обеспечивает высокую частоту обновления, БПФ с функцией перекрытия и послесвечение экрана позволяют заглядывать в структуру нежелательного излучения. Полученные сведения помогают разработчику быстро определить источник излучения.
Компактный набор пробников R&S®HZ-15 предназначен для работы в частотном диапазоне от 30 МГц до 3 ГГц. Он также может использоваться и в диапазоне ниже 30 МГц, но со снижением чувствительности. В случае требования высокой чувствительности, опциональный предварительный усилитель R&S®HZ-16 обеспечивает коэффициент усиления 20 дБ в частотном диапазоне от 100 кГц до 3 ГГц.
Принадлежности.
Высококачественные активные и пассивные пробники дополняют осциллографы RTО. Обладая великолепными характеристиками, эти пробники также надежны и удобны в работе. Пассивный пробник для каждого канала осциллографа входит в стандартную комплектацию прибора.
Семейство измерительных наконечников RTO
Пробники | Ширина полосы пропускания | Коэффициент деления | Входное сопротивление | Входная емкость | Динамический диапазон | Дополнительно |
Пассивные пробники | ||||||
RT-ZP10 | 500 МГц | 10:1 | 10 МОм | 9,5 пФ | 400 В (ср. кв. зн.) | Длина кабеля ~1,3 м |
RT-ZZ80 | 8,0 ГГц | 10:1 | 500 Ом | 0,3 пФ | 20 В (ср. кв. зн.) | Длина кабеля ~1,1 м |
Пассивные высокого напряжения | ||||||
RT-ZH10 | 400 МГц | 100:1 | 50 МОм | 7.5 пФ | 1 кВ (ср. кв. зн.) | Длина кабеля ~2м |
RT-ZH11 | 1000:1 | 4 кВ (пик.) | ||||
Активные несимметричные пробники | ||||||
RT-ZS10Е | 1.0 ГГц | 10:1 | 1 МОм | 0.8 пФ | ±8 В | Длина кабеля ~1,1 м |
RT-ZS10 | Встроенный вольтметр и микропереклю- чатель для управления прибором | |||||
RT-ZS20 | 1.5 ГГц | |||||
RT-ZS30 | 3.0 ГГц | |||||
RT-ZS60 | 6.0 ГГц | 0,3 пФ | Длина кабеля ~1,1 м | |||
Активные дифференциальные пробники | ||||||
RT-ZD10 | 1 ГГц | 10:1/100:1 | 1 МОм | 0.6 пФ 13 пФ | ±5 В/ 50 В (DC), 46 В (AC peak) | Встроенный вольтметр и микропереклю- чатель для управления прибором |
RT-ZD20 | 1.5 ГГц | 10:1 | 0.6 пФ 35 пФ | ±5 В | ||
RT-ZD30 | 3.0 ГГц | |||||
RT-ZD40 | 4.5 ГГц | |||||
Активный дифференциальный пробник высокого напряжения | ||||||
RT-ZD01 | 100 МГц | 100:1 | 8 МОм | 35 пФ | +/- 140 В | Длина кабеля ~ 90 см. Длина измерительных проводников ~ 30 см. |
1000:1 | +/- 1400 В |
Семейство пробников RTО
Пробники | Ширина полосы пропускания | Макс. сила тока (скз. /пик.) | Время нарастания | Погрешность преобразования | Макс. напряжение | Дополнительно |
Токовые пробники | ||||||
RT-ZC10 | 10 МГц | 150 A /±300 A | 35 нс | ±1 % до 150 A (скз.) | 600 В (CAT II) 300 В (CAT III) | Требуется внешний источник питания, напримерRT-ZA13 |
RT-ZC20 | 100 МГц | 30 A / ±50 A | 3.5 нс | ±1 % до 30 A (скз.) | 300 В (CAT I) |
Технические характеристики
RTO2002/04 | RTO2012/14 | RTO2022/24 | RTO2032/34 | RTO2044 | RTO2064 | |
Система вертикального отклонения | ||||||
Число аналоговых каналов | 2 / 4 | 2 / 4 | 2 / 4 | 2 / 4 | 4 | 4 |
Число логических каналов | 16 (опция RTO-B1) | |||||
Полоса пропускания аналоговых каналов | 600 МГц | 1 ГГц | 2 ГГц | 3 ГГц | 4 ГГц | 6 ГГц(на 2 каналах) 4 ГГц(на 4 каналах) |
Максимальная входная частота для логических каналов | 400 МГц | |||||
Время нарастания переходной характеристики (расчетное) | 510 пс | 280 пс | 140 пс | 116 пс | 100 пс | 76 пс |
Диапазон значений коэффициента отклонения по вертикали | 50 Ω от 1 мВ/дел до 1 В/дел 1 МΩ от 1 мВ/дел до 10 В/дел | |||||
Импеданс (аналоговые каналы) | 50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ | |||||
Импеданс (логические каналы) | 100 кΩ +/-2%, 4 пФ | |||||
Максимальное входное напряжение (аналоговые каналы) | 5 В СКЗ (50 Ω); 150 В СКЗ / 200 В пик (1 МΩ) | |||||
Максимальное входное напряжение (логические каналы) | +/-40 В пик | |||||
Система горизонтального отклонения | ||||||
Диапазон временной развертки | от 25 пс/дел до 10’000 с/дел | |||||
Погрешность временной развертки | +/-5×10-6 (опционально (-В4) +/-0,02×10-6) | |||||
Система сбора данных | ||||||
Частота дискретизации (аналоговые каналы) | Макс. 10 ГВыб/с на каждый канал | до 10 ГВыб/сна 4-х каналах до 20 ГВыб/сна 2-х каналах | ||||
Частота дискретизации (логические каналы) т | 16 х 5 ГВыб/с | |||||
Глубина памяти (2-канальные модели) | 50 Мточек на 2-х каналах / 100 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале | |||||
Глубина памяти (4-канальные модели) | 50 Мточек на 4-х / 100 Мточек на 2-х / 200 Мточек на 1 канале (опционально) до 2 Гточек на 1 канале | |||||
Разрешение | 8 бит (до 16 бит в режиме HiRes, опц. –К17) | |||||
Эффективное количество бит АЦП | > 7.0 бит (измер.) (При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания) | |||||
Скорость обновления | более 1 млн. осциллограмм/с | |||||
Система синхронизации | ||||||
Источники синхронизации | Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) | |||||
Режимы запуска | Автоматический, ждущий, однократный | |||||
Виды запуска | По фронту/срезу, глитчу, по параметрам импульса, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по последовательности событий, по шаблону, по состоянию, ТВ/видео, I2C, SPI, UART/RS-232. Опционально: см. информацию для заказа | |||||
Анализ осциллограмм | ||||||
Категории измерений | Амплитуда, время, глазковая диаграмма, спектр, джиттер | |||||
Курсорные измерения | Амплитудные, временные. Режим работы: установка вручную или фиксация на осциллограмме | |||||
Гистограммы | Вертикальные (амплитудные), горизонтальные (временные/частотные) | |||||
Тестирование по маске (Критерий годен / не годен) | До 8 независимых масок. Возможность создать или загрузить маску и выбрать определенное действие в случае успешного или неудачного тестирования | |||||
Математическая обработка | До 4 расчетных осциллограмм. Создание сложных математических выражений с использованием: математических функций, логических операторов, операторов отношений, БПФ, цифровые фильтры, специальные функции | |||||
Дисплей | ||||||
Тип | Диагональ 12.1 дюйма | |||||
Разрешение | 1280х800 пикселей (WXGA) | |||||
Цветовая схема | Предустановленные (стандартные) или устанавливаемые пользователем таблицы цветов | |||||
Послесвечение | В интервале от 50 мс до 50 с | |||||
Общие характеристики | ||||||
Интерфейсы | Стандартно: USB, LAN (10/100/1000BASE-T) Опционально: GPIB | |||||
Питание | 100-240 В, 50-60 Гц | |||||
Потребляемая мощность | 450 Вт | |||||
Габаритные размеры (Ш-В-Г), мм | 427-249-204 | |||||
Масса | 9,6 кг |
Информация для заказа
Наименование | Тип | Код заказа | |
Цифровой осциллограф, 600 мГц, 2 канала | R&S® RTO2002 | 1329.7002.02 | |
Цифровой осциллограф, 600 мГц, 4 канала | R&S® RTO2004 | 1329.7002.04 | |
Цифровой осциллограф, 1 ГГц, 2 канала | R&S® RTO2012 | 1329.7002.12 | |
Цифровой осциллограф, 1 ГГц, 4 канала | R&S® RTO2014 | 1329.7002.14 | |
Цифровой осциллограф, 2 ГГц, 2 канала | R&S® RTO2022 | 1329.7002.22 | |
Цифровой осциллограф, 2 ГГц, 4 канала | R&S® RTO2024 | 1329.7002.24 | |
Цифровой осциллограф, 3 ГГц, 2 канала | R&S® RTO2032 | 1329.7002.32 | |
Цифровой осциллограф, 3 ГГц, 4 канала | R&S® RTO2034 | 1329.7002.34 | |
Цифровой осциллограф, 4 ГГц, 4 канала | R&S® RTO2044 | 1329.7002.44 | |
Цифровой осциллограф, 6 ГГц, 4 канала | R&S® RTO2064 | 1329.7002.64 | |
Опции и дополнительные принадлежности | |||
Смешанные сигналы, 400 МГц | R&S® RTO-B1 | 1304.9901.03 | |
Термостатированный генератор OCXO, 10 МГц | R&S® RTO-B4 | 1304.8305.02 | |
Интерфейс GPIB | R&S® RTO-B10 | 1304.8311.03 | |
Дополнительный SSD (WIN7) | R&S® RTO-B19 | 1329.7048.02 | |
Расширение памяти, 100 млн. отсчётов | R&S® RTO-B101 | 1329.7060.02 | |
Расширение памяти, 200 млн. отсчётов | R&S® RTO-B102 | 1329.7077.02 | |
Расширение памяти, 400 млн. отсчётов | R&S® RTO-B104 | 1329.7083.02 | |
Расширение памяти, 1 млрд. отсчётов | R&S® RTO-B110 | 1329.7090.02 | |
Расширение полосы пропускания RTO2002/4 до 1 ГГц | R&S® RTO-B201 | 1329.7102.02 | |
Расширение полосы пропускания RTO2002/4 до 2 ГГц | R&S® RTO-B202 | 1329.7119.02 | |
Расширение полосы пропускания RTO2002/4 до 3 ГГц | R&S® RTO-B203 | 1329.7125.02 | |
Расширение полосы пропускания RTO2004 до 4 ГГц | R&S® RTO-B204 | 1329.7131.02 | |
Расширение полосы пропускания RTO2004 до 6 ГГ | R&S® RTO-B206 | 1329.7148.02 | |
Расширение полосы пропускания RTO2012/4 до 2 ГГц | R&S® RTO-B212 | 1329.7154.02 | |
Расширение полосы пропускания RTO2012/4 до 3 ГГц | R&S® RTO-B213 | 1329.7160.02 | |
Расширение полосы пропускания RTO2014 до 4 ГГц | R&S® RTO-B214 | 1329.7177.02 | |
Расширение полосы пропускания RTO2014 до 6 ГГц | R&S® RTO-B216 | 1329.7183.02 | |
Расширение полосы пропускания RTO2022/4 до 3 ГГц | R&S® RTO-B223 | 1329.7190.02 | |
Расширение полосы пропускания RTO2024 до 4 ГГц | R&S® RTO-B224 | 1329.7202.02 | |
Расширение полосы пропускания RTO2034 до 4 ГГц | R&S® RTO-B234 | 1329.7225.02 | |
Расширение полосы пропускания RTO2034 до 6 ГГц | R&S® RTO-B236 | 1329.7231.02 | |
Расширение полосы пропускания RTO2044 до 6 ГГц | R&S® RTO-B246 | 1329.7248.02 | |
Синхронизация и декодирование интерфейса I2C/SP | R&S® RTO-K1 | 1329.7260.02 | |
Синхронизация и декодирование интерфейса RS-232/UART | R&S® RTO-K2 | 1329.7277.02 | |
Синхронизация и декодирование интерфейса CAN/LIN | R&S® RTO-K3 | 1329.7283.02 | |
Синхронизация и декодирование интерфейса FLEXRAY | R&S® RTO-K4 | 1329.7290.02 | |
Синхронизация и декодирование интерфейса I2S/LJ/RJ/TDM | R&S® RTO-K5 | 1329.7302.02 | |
Синхронизация и декодирование интерфейса MIL-1553 | R&S® RTO-K6 | 1329.7319.02 | |
Синхронизация и декодирование интерфейса ARINC 429 | R&S® RTO-K7 | 1329.7325.02 | |
Синхронизация и декодирование интерфейса ETHERNET | R&S® RTO-K8 | 1329.7331.02 | |
Синхронизация и декодирование интерфейса CAN-FD | R&S® RTO- K9 | 1329.7348.02 | |
Синхронизация и декодирование интерфейса SENT | R&S® RTO-K10 | 1329.7354.02 | |
Демодуляция сигналов на квадратурные составляющие | R&S® RTO-K11 | 1329.7360.02 | |
Анализ джиттера | R&S® RTO-K12 | 1329.7377.02 | |
Восстановление тактового сигнала | R&S® RTO-K13 | 1329.7383.02 | |
Режим высокого разрешения 16 бит | R&S® RTO-K17 | 1329.7419.02 | |
Анализ спектра | R&S® RTO-K18 | 1329.7425.02 | |
Зонная синхронизация | R&S® RTO-K19 | 1329.7431.02 | |
Испытания на соответствие стандарту USB 2.0 | R&S® RTO-K21 | 1329.7454.02 | |
Испытания на соответствие стандарту ETHERNET | R&S® RTO-K22 | 1329.7460.02 | |
Испытания на соответствие стандарту ETHERNET10G | R&S® RTO-K23 | 1329.7477.02 | |
Испытания на соответствие стандарту BROADR-REACH | R&S® RTO-K24 | 1329.7483.02 | |
Испытания на соответствие стандарту MIPIDPHY | R&S® RTO-K26 | 1329.7490.02 | |
Анализ мощности | R&S® RTO-K31 | 1329.7502.02 | |
Синхронизация и декодирование интерфейса MIPI RFFE | R&S® RTO-K40 | 1329.7519.022.010 | |
Синхронизация и декодирование интерфейса MIPI D-PHY | R&S® RTO-K42 | 1329.7525.02 | |
Синхронизация и декодирование интерфейса MANCHESTER/NRZ | R&S® RTO-K50 | 1329.7531.02 | |
Декодирование данных для интерфейсов с 8b10b-кодированием | R&S® RTO-K52 | 1329.7548.02 | |
Синхронизация и декодирование интерфейса MDIO | R&S® RTO-K55 | 1329.7554.02 | |
Синхронизация и декодирование интерфейса USB2.0/HSIC | R&S® RTO-K60 | 1329.7560.02 | |
Синхронизация и декодирование интерфейса SPACEWIRE | R&S® RTO-K65 | 1326.2868.02 | |
Синхронизация и декодирование интерфейса CXPI | R&S® RTO-K76 | 1326.3170.02 | |
Испытания на соответствие стандарту Energy-Efficient Ethernet (10M/100M/1G-BASE-T) | R&S® RTO-K86 | 1333.1992.02 | |
Испытания на соответствие стандарту eMMC | R&S® RTO-K92 | 1333.0444.02 | |
Крышка передней панели | R&S® RTO-Z1 | 1333.0096.02 | |
Мягкая сумка | R&S® RTO-Z3 | 1304.9118.02 | |
Кейс для транспортировки | R&S® RTO-Z4 | 1317.7025.02 | |
Сумка для пробников | R&S® RTO-Z5 | 1317.7031.02 |
- Анализ характеристик импульсного источника питания постоянного тока » 30_155 (399,53 KB)
- Анализ джиттера с помощью цифрового осциллографа R&S®RTO » instructions_use_rto1_n (1,80 MB)
- Углубленный анализ сигналов с использованием функции архива данных осциллографа R&S®RTO » instructions_use_rto_n (1,29 MB)
- Точные измерения слабых сигналов » precise_measurements_n (224,46 KB)
- Соответствие растущим потребностям Цифровые осциллографы R&S®RTO2000 » rto2000_fly_run (3,30 MB)
- Об использовании программного I/Q-интерфейса осциллографа R&S®RTO в пакете MATLAB® » rto_new_appl1 (1,78 MB)
- Предварительный анализ характеристик импульсного источника питания постоянного тока » rto_new_appl14_n (1,91 MB)
- Основные испытания устройств с поддержкой технологии NFC с помощью контрольно-измерительного оборудования компании R&S » rto_new_appl2_n (1,59 MB)
- Технология NFC и проведение испытаний беспроводной связи ближнего действия » rto_new_appl3_n (563,30 KB)
- Тестирование по маске устройств USB 2
0 с помощью цифрового осциллографа R&S®RTO
» rto_new_appl4 (1,88 MB) - Влияние времени простоя цифрового осциллографа на измерения » rto_new_appl5_n (979,09 KB)
- Преимущества цифровой системы запуска осциллографа R&S®RTO » rto_new_appl6_n (934,90 KB)
- Предварительный анализ характеристик импульсного источника питания постоянного тока » rto_new_appl7_n (851,29 KB)
- Тестирование устройств USB 2
0 с помощью цифровых осциллографов R&S®RTO
» testirovanie_ustroestv_usb2_0_rto (1,35 MB) - Осциллограф, основные сведения » tutorial_n (640,62 KB)
