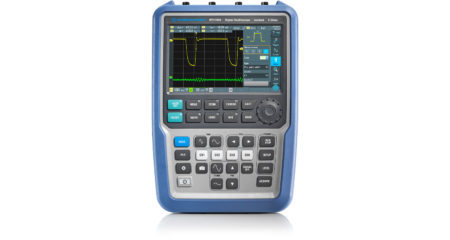

Цифровые портативные осциллографы серии R&S®RTH
При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы серии R&S®RTH обеспечивают возможности и гибкость работы, необходимую для отладки любых типов электронных систем
Описание
При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы серии R&S®RTH обеспечивают возможности и гибкость работы, необходимую для отладки любых типов электронных систем, объединяя характеристики и возможности лабораторного осциллографа, с компактностью и прочностью работающего от аккумулятора портативного устройства.
Семейство осциллографов R&S®RTH
Модель | Полоса пропускания | Каналы | Частота дискретизации | Память |
RTH1002 | 60 МГц | 2 осциллографических 1 мультиметр | До 5 ГВыборок/с | До 500 тыс. точек |
RTH1002-B221 | 100 МГц | |||
RTH1002-B222 | 200 МГц | |||
RTH1002-B223 | 350 МГц | |||
RTH1002-B224 | 500 МГц | |||
RTH1004 | 60 МГц | 4 осциллографических | ||
RTH1004-B241 | 100 МГц | |||
RTH1004-B242 | 200 МГц | |||
RTH1004-B243 | 350 МГц | |||
RTH1004-B244 | 500 МГц |
Основные свойства
- 8 приборов в одном: осциллограф, логический анализатор, анализатор протоколов, регистратор данных, цифровой мультиметр, частотомер, анализатор спектра, анализатор гармоник;
- Каналы с гальванической развязкой;
- 14 типов запуска обеспечивают достаточную гибкость для точного выделения требуемого сигнала;
- Высокоскоростная система сбора данных с функцией архива;
- 33 функции автоматических измерений;
- Поддержка microSD-карт и USB –устройств;
- Более 4 часов работы от аккумулятора;
- Ударопрочный пыле/влагозащищенный прорезиненный корпус;
- Крупные кнопки для удобства работы в перчатках;
- Максимальная безопасность в любых средах: CAT IV 600 В / CAT III 1000 В;
- Дистанционное управление с использованием проводных и беспроводных технологий для измерений с повышенными требованиями к безопасности;
- Цветной емкостной сенсорный дисплей диагональю 7 дюймов;
- Масса 2,4 кг.
Максимальная безопасность в любых условиях
Отладка встраиваемых систем в лаборатории или анализ комплексных проблем в промышленных зонах – сопряжены со многими трудностями. Может потребоваться анализ низковольтных цифровых сигналов, а также проверка качества сети питания. При таких измерениях ключевую роль играет безопасность пользователя. Двойная изоляция всех входных каналов, канала мультиметра, цифровых интерфейсов, включая логические каналы (опция смешанных сигналов RTH-B1) позволяет проводить измерения в смешанных цепях с разными опорными уровнями. Это снижает риск случайных коротких замыканий и обеспечивает возможность безопасных измерений в высоковольтных электрических установках. Проводить измерения чувствительных аналоговых или цифровых управляющих цепей можно, не жертвуя безопасностью. Осциллографы R&S®RTH оснащены пыле-водостойким корпусом со степенью защиты IP51. Испытанные, в соответствии с военными стандартами, они обеспечивают прочность, необходимую для работы в жестких полевых условиях, а прорезиненная поверхность гарантирует что прибор не выпадет из рук. Крупные кнопки позволяют работать в перчатках, если того требует безопасность или погодные условия.
Идеальное многофункциональное устройство.
8 приборов в одном компактном корпусе.
Осциллограф лабораторного уровня.
Благодаря великолепной чувствительности можно легко проанализировать даже слабые сигналы, а множество видов запуска обеспечат достаточную гибкость для точного выделения требуемого сигнала. Обладая высокой частотой захвата данных можно проанализировать редкие ошибки сигналов. В режиме архива прибор автоматически сохраняет до 5000 осциллограмм в отдельном буфере памяти. В любой момент времени сбор данных можно остановить и провести анализ каждого сигнала из буфера памяти с помощью всех функций осциллографа. А благодаря 33 функциям автоматических измерений обеспечивается функциональность лабораторного осциллографа.
Логический анализатор.
Цифровые управляющие сигналы можно анализировать с помощью 8-битного логического интерфейса (опция RTH-B1), который изолирован от аналоговых входных каналов и расположен на боковой панели прибора.
Анализатор протоколов.
В отличие от обычных настольных осциллографов, серия R&S®RTH это первые портативные цифровые осциллографы с изолированными каналами, которые способны осуществлять запуск и декодирование протокола для углубленного поиска неисправностей. Запуск по событиям или данным протокола позволяет проводить избирательный сбор необходимых событий.
Регистратор данных.
Единичные ошибки сигналов датчиков или редкие сбои источника питания могут вызвать комплексные сбои в системе без видимых указаний первопричины. Функция долговременного регистратора данных осциллографа позволяет контролировать до четырех основных измерений со скоростью 1, 2, 5 или 10 измерений в секунду для выявления такого рода редких сбоев. Большой объем памяти в 2 млн. отсчетов на канал позволяет вести запись до 23 дней. Экран статистики отображает информацию о минимальных и максимальных значениях с указанием точного времени.
Цифровой мультиметр.
В 2-канальных моделях RTH1002 предусмотрен специальный, изолированный цифровой мультиметр с разрешением 10’000 отсчетов. Он позволяет проводить измерения напряжения постоянного тока, напряжения переменного тока, суммы напряжений постоянного и переменного токов, сопротивления, проводимости и емкости, а также тока или температуры, при использовании подходящих шунтов.
В 4-канальных моделях RTH1004 аналоговые входы можно использовать только в качестве вольтметра. В статистике отображаются минимальные, усредненные и максимальные значения с соответствующими временными метками. Интерфейс пользователя под требования заказчика.
Использование последних технологий позволило обеспечить кристально четкое отображение сигнала на цветном емкостном сенсорном экране высокого разрешения. Настройки осциллографа можно легко задать на экране, а специальные клавиши обеспечивают быстрый доступ к наиболее важным функциям осциллографа. Простые для понимания диаграммы разъясняют важные настройки.
Прибором, как обычно, можно полностью управлять и с помощью клавиш. Крупные кнопки и центральное многофункциональное колесико позволяют работать в перчатках, если того требует безопасность или погодные условия. Встроенный модуль беспроводных сетей и веб-сервер обеспечивают удобное дистанционное управление. Осциллографом можно управлять практически с любого портативного устройства, такого как, ноутбук, планшет или даже мобильный телефон, без необходимости установки дополнительного программного обеспечения.
Технические характеристики
R&S® RTH1002 | R&S® RTH1004 | |
Система вертикального отклонения | ||
Входные каналы | 2 осциллографических 1 мультиметр 8 логических (опция RTH-B1) | 4 осциллографических 8 логических (опция RTH-B1) |
Полосы пропускания для аналоговых каналов | 60 МГц RTH1002 100 МГц RTH1002-B221 200 МГц RTH1002-B222 350 МГц RTH1002-B223 500 МГц RTH1002-B224 | 60 МГц RTH1004 100 МГц RTH1004-B241 200 МГц RTH1004-B242 350 МГц RTH1004-B243 500 МГц RTH1004-B244 |
Максимальная входная частота для логических каналов | 250 МГц | |
Время нарастания переходной характеристики (расчетное) | <5,8 нс стандартно <3,5 нс с опцией RTH-B221 <1,75 нс с опцией RTH-B222 <1 нс с опцией RTH-B223 <700 пс с опцией RTH-B224 | <5,8 нс стандартно <3,5 нс с опцией RTH-B241 <1,75 нс с опцией RTH-B242 <1 нс с опцией RTH-B243 <700 пс с опцией RTH-B244 |
Диапазон значений коэффициента отклонения по вертикали | от 2 мВ/дел до 100 В/дел | |
Импеданс аналоговые каналы | 1 МΩ+/-1%, 12 пФ +/-2 пФ | |
Импеданс логические каналы | 100 кΩ+/-2%, ~4 пФ | |
Максимальное входное напряжение | BNC-входы: CATIV 300 В (СКЗ), 424 В (пик) с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В | |
Система горизонтального отклонения | ||
Диапазон временной развертки | от 1 нс/дел до 500 с/дел | |
Погрешность временной развертки | +/- 10×10-6 | |
Система сбора данных | ||
Частота дискретизации аналоговые каналы | 1 х 5 ГВыб/с 2 х 2,5 ГВыб/с | 1 х 5 ГВыб/с 2 х 2,5 ГВыб/с 4 х 1,25 ГВыб/с |
Частота дискретизации логические каналы | 8 х 1,25 ГВыб/с | |
Глубина памяти | 500 кТочек при дискретизации 5 Гвыб/с 250 кТочек/канал при дискретизации 2,5 Гвыб/с 125 кТочек/канал при дискретизации1,25 Гвыб/с | |
Вертикальное разрешение | 9 бит | |
Скорость обновления | до 50’000 осциллограмм/с | |
Система синхронизации | ||
Источники синхронизации | входы аналоговых каналов, входы логических каналов (опционально) | |
Режимы запуска | автоматический, ждущий, однократный | |
Виды запуска | Стандартно: по фронту, по глитчу, по длительности импульса. Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу | |
Анализ осциллограмм | ||
Автоматические измерения | до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность | |
Курсорные измерения | Амплитудные и временные | |
Математическая обработка | сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия | |
Тестирование по маске | тестирование по критерию годен/не годен; выбор реакции на событие: нет/ звуковой сигнал/ стоп одновременно до 5 масок | |
Дополнительные возможности | ||
Регистратор данных | Одновременно до 4 каналов; Скорость измерений: 1/ 2/ 5 измерений в секунду; Глубина памяти: 2 млн. точек на канал | |
Цифровой вольтметр (DVM) | – | Источник: аналоговые каналы; Разрешение: 3 разряда; До 4 измерений; Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения |
Цифровой мультиметр (DMM) | Источник: 4 мм входы типа “banana”; Разрешение: 4 разряда; Одновременно 1 измерение; Типы измерения: напряжение, ток, сопротивление, неразрывность электрических цепей, тестирование диодов, температура, частота, емкость | – |
Дисплей | ||
Тип | Емкостной цветной сенсорный, диагональю7 дюймов | |
Разрешение | 800х480 пикселей (WVGA) | |
Общие характеристики | ||
Интерфейсы | USB, LAN, micro SD card | |
Питание | Адаптер питания для сети переменного тока: 100-240В, 50-60Гц; Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч | |
Габаритные размеры (Ш×В×Г), мм | 201×293×74 | |
Масса | 2,4 кг с аккумуляторной батареей |
Информация для заказа
Наименование | Тип | Код заказа | ||
Портативный цифровой осциллографR&S®ScopeRider, 2 канала, Полоса 60 МГц, Цифровой мультиметр (DMM) | R&S®RTH1002 | 1317.5000K02 | ||
Портативный цифровой осциллограф R&S®ScopeRider, 4 канала, Полоса 60 МГц | R&S®RTH1004 | 1317.5000K04 | ||
Принадлежности в комплекте | ||||
500 МГц 10:1 600 ВCATIV пробник напряжения для каждого канала, 600 В CAT IV тестовые щупы для входовDMM (для моделей RTH1002), краткое руководство по эксплуатации, Lithium-Ion аккумуляторная батарея, адаптер питания от сети переменного тока с адаптерами | ||||
Опции и дополнительные принадлежности | ||||
Смешанные сигналы, 250 МГц | R&S®RTH-B1 | 5710.0901.02 | ||
Расширение полосы R&S® RTH1002 до 100 МГц | R&S®RTH-B221 | 1325.9717.02 | ||
Расширение полосы R&S® RTH1002 до 200 МГц | R&S®RTH-B222 | 1325.9723.02 | ||
Расширение полосы R&S® RTH1002 до 350 МГц | R&S®RTH-B223 | 1325.9730.02 | ||
Расширение полосы R&S® RTH1002 до 500 МГц | R&S®RTH-B224 | 1326.0571.02 | ||
Расширение полосы R&S® RTH1004 до 100 МГц | R&S®RTH-B241 | 1326.0588.02 | ||
Расширение полосы R&S® RTH1004 до 200 МГц | R&S®RTH-B242 | 1326.0594.02 | ||
Расширение полосы R&S® RTH1004 до 350 МГц | R&S®RTH-B243 | 1326.0607.02 | ||
Расширение полосы R&S® RTH1004 до 500 МГц | R&S®RTH-B244 | 1326.0613.02 | ||
Синхронизация и декодирование последовательных шин данных I2C, SPI | R&S®RTH-K1 | 1325.9969.02 | ||
Синхронизация и декодирование последовательных шин данных UART/RS-232/-422/-485 | R&S®RTH-K2 | 1325.9975.02 | ||
Синхронизация и декодирование последовательных шин данных CAN/LIN | R&S®RTH-K3 | 1333.0550.02 | ||
Архив и сегментированная память | R&S®RTH-K15 | 1326.1803.02 | ||
Анализ спектра | R&S®RTH-K18 | 1333.0680.02 | ||
Расширенные функции запуска | R&S®RTH-K19 | 1326.0642.02 | ||
Частотомер | R&S®RTH-K33 | 1333.0696.02 | ||
Анализ гармоник | R&S®RTH-K34 | 1333.0673.02 | ||
Беспроводной доступ LAN | R&S®RTH-K200 | 1326.0620.02 | ||
Удаленный доступ через WEB-интерфейс | R&S®RTH-K201 | 1326.0636.02 | ||
Пассивный пробник 500 МГц, изолированный,10:1, 10 МΩ, 12 пФ, 600 В CAT IV, 1000 В CAT III | R&S®RT-ZI10 | 1326.1761.02 | ||
Пассивный пробник 500 МГц, изолированный,100:1, 100 МΩ, 4.6 пФ, 600 В CAT IV, 1000 В CAT III | R&S®RT-ZI11 | 1326.1810.02 | ||
Токовый пробник постоянного/переменного тока +/-20 AСКЗ / 30 Апик, DC-100 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ | R&S®HZO50 | 3594.6476.02 | ||
Токовый пробник постоянного/переменного тока +/-100 AСКЗ / 1000 Аскз, DC-20 кГц, макс. напряжение 300 Вскз (AC или DC), импеданс нагрузки >100 кΩ, ≤100 пФ | R&S®HZO51 | 3594.6482.02 | ||
TP100 температурный пробник | &S®HZ812 | 3594.4321.02 | ||
Комплект сменных деталей для пробников R&S®RT-ZI10 и R&S®RT-ZI11 | R&S®RT-ZA20 | 1326.1978.02 | ||
Расширенный комплект аксессуаров для пробника R&S®RT-ZI10 | R&S®RT-ZA21 | 1326.1984.02 | ||
Силиконовые измерительные провода (красный и черный) 600 В CAT IV | R&S®RT-ZA22 | 1326.0988.02 | ||
Мягкий чехол для переноски | R&S®HA-Z220 | 1309.6175.00 | ||
Ethernet-кабель, 2 м | R&S®HA-Z210 | 1309.6152.00 | ||
USB-кабель, 1.8 m, стандарт miniUSB | R&S®HA-Z211 | 1309.6169.00 | ||
Твердый защитный чехол | R&S®RTH-Z4 | 1326.2774.02 | ||
Автомобильный адаптер | R&S®HA-Z302 | 1321.1340.02 | ||
Зарядное устройство для Lithium-Ion батареи | R&S®HA-Z303 | 1321.1328.02 | ||
Дополнительная батарея | R&S®HA-Z306 | 1321.1334.02 | ||
Дополнительный источник питания | R&S®RT-ZA14 | 1326.2874.02 |
