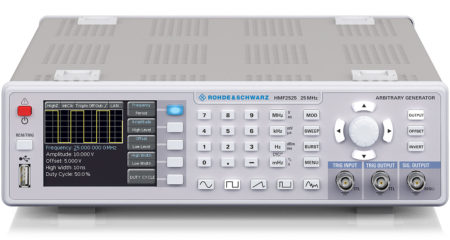

Rohde&Schwarz HMF2525, HMF2550
Генераторы сигналов стандартной и произвольной формы серии HMF
Педназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях
Описание
Принцип работы генераторов сигналов произвольной формы HMF2525, HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы HMF2525, HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525, HMF2550 оснащены входом и выходом сигналов запуска.
Генераторы сигналов произвольной формы HMF2525, HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Конструктивно генераторы сигналов произвольной формы HMF2525, HMF2550 выполнены в корпусе настольного исполнения.)
| Модель | Диапазон частот | Типы сигналов |
| HMF2525 | 25 МГц | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольной формы |
| HMF2550 | 50 МГц | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольной формы |
Технические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц для модели HMF2525 от 10 мкГц до 50 МГц для модели HMF2550 |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1´10-6 |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В |
| Дискретность установки размаха напряжения | 1 мВ |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01´Upp + 1 мВ) |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц |
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 ´ Udc + 2 мВ) |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц |
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц для модели HMF2525 от 100 мкГц до 25 МГц для модели HMF2550 |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс |
| Разрешение АЦП | 14 бит |
| Частота дискретизации АЦП | 250 МГц |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 |
| Условия эксплуатации и массогабаритные характеристики | |
| Нормальные условия применения | Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа |
| Масса | Не более 3,4 кг |
| Геометрические размеры (ширина ´ высота ´ глубина) | 285 мм ´ 75 мм ´ 365 мм |
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц |
| Потребляемая мощность | Не более 30 Вт |
| Время прогрева | 30 мин |
Информация для заказа
| HO730 | Интерфейс Ethernet и USB. |
| HO740 | Интерфейс IEEE-488 (GPIB |
| HZ20 | Переходник с разъема BNC на 4 мм штекерное гнездо |
| HZ22 | Нагрузка 50 Ом, 1 ГГц, 2 Вт. |
| HZ24 | Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22 |
| HZ33 | Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м. |
| HZ34 | Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м. |
| HZ42 | Адаптер для 19ʺ стойки. |
| HZ72 | Кабель GPIB – GPIB, длиной 2 метра, угол 90º |
