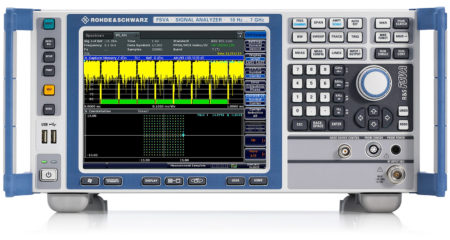

Rohde&Schwarz FSVA
Анализатор сигналов и спектра
Заказать
Регистрационный номер в Госреестре: 65097-16
Анализатор R&S®FSVA расширяет серию отлично зарекомендовавших себя анализаторов спектра и сигналов в среднем сегменте – R&S®FSV
Описание
Анализатор R&S®FSVA расширяет серию отлично зарекомендовавших себя анализаторов спектра и сигналов в среднем сегменте – R&S®FSV.
Следуя растущим потребностям рынка к улучшенным техническим характеристикам для приборов среднего класса, радиочастотная часть подверглась существенной модернизации, что позволило значительно увеличить чувствительность прибора, расширить динамический диапазон и понизить собственные фазовые шумы.
Ключевые особенности:
- Диапазон частот от 10 Гц до 4/7/13,6/30/40 ГГц с возможностью расширения до 500 ГГц с помощью дополнительных смесителей;
- Полоса анализа сигнала до 160 МГц;
- Погрешность измерения уровня 0,4 дБ в полосе до 7 ГГц;
- Средний уровень собственных шумов (DANL) в полосе 1 Гц: до –168 дБмВт (тип.);
- Фазовый шум –118 дБн/Гц (тип.) на 1 ГГц с отстройкой 10 кГц;
- Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) до +20 дБмВт (тип.);
- Съемный жесткий диск для работы в условиях повышенной секретности;
- Дополнительные возможности питания, как от источника питания постоянного тока, так и от аккумуляторной батареи;
- Сенсорный экран обеспечивает удобство работы с прибором.
Технические характеристики
| Диапазон частот | R&S®FSVA4 | от 10 Гц до 4 ГГц |
| R&S®FSVA7 | от 10 Гц до 7 ГГц | |
| R&S®FSVA13 | от 10 Гц до 13,6 ГГц | |
| R&S®FSVA30 | от 10 Гц до 30 ГГц | |
| R&S®FSVA40 | от 10 Гц до 40 ГГц | |
| Разрешение по частоте | 0,01 Гц | |
| Старение внутреннего опорного генератора | стандартно | 1*10-6/год |
| с дополнительным термостатированным кварцевым генератором R&S®FSV-B4 | 1*10-7/год | |
| с внутренним источником опорной частоты – цезиевым стандартом частоты R&S®FSV-B14 | 4*10-9/год | |
| Полосы разрешения | Стандартные (по уровню -3 дБ) | от 1 Гц до 10 МГц с кратностью 1/2/3/5 |
| БПФ-фильтры | от 1 Гц до 3 МГц с кратностью 1/2/3/5 | |
| Канальные (по уровню -3 дБ) | от 10 Гц до 10 МГц | |
| Для всех моделей, исключая FSVA40 | дополнительно (span=0) 20 МГц, 28 МГц; 40 МГц (с опц. –В40) | |
| ЭМС-фильтры (по уровню -6 дБ) (опц. R&S®FSV-K54) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Полосы анализа | стандартно | 28 МГц |
| с опц. R&S®FSV-В40 | 40 МГц | |
| с опц. R&S®FSV-В160 | 160 МГц | |
| Спектральная чистота, однополосный фазовый шум | f = 500 МГц | |
| 1 кГц | < –109 дБн (1 Гц) | |
| 10 кГц | < –115 дБн (1 Гц) | |
| 1 МГц | < –137 дБн (1 Гц) | |
| Средний уровень собственного шума (DANL) | ||
| Без опции R&S®FSVA-B11 | ||
| R&S®FSVA4 / 7 | от 1 МГц до 1 ГГц | < –155 дБм тип. |
| R&S®FSVA13 / 30 | от 1 МГц до 1 ГГц | < –154 дБм тип. |
| R&S®FSVA40 | от 1 МГц до 1 ГГц | < –154 дБм тип. |
| с опцией R&S®FSVA-B24 | < –165 дБм тип. | |
| с опцией R&S®FSVA-B11 | ||
| R&S®FSVA13 / 30 | от 7,4 ГГц до 15 ГГц | < –150 дБм тип. |
| R&S®FSVA40 | от 7,4 ГГц до 15 ГГц | < –147 дБм тип. |
| с опцией R&S®FSVA-B24 | < –163 дБм тип. | |
| с опцией R&S®FSVA-B22 | ||
| R&S®FSVA4 / 7 | от 1 МГц до 1 ГГц | < –168 дБм тип. |
| R&S®FSVA13 / 30 / 40 | от 20 МГц до 1 ГГц | < –165 дБм тип. |
| Точка пересечения третьего порядка (IP3) | Уровень сигнала 2 × –15 дБмВт, ВЧ-ослабление 0 дБ, ВЧ-предусилитель выкл. | До +20 дБм (тип.) |
| Общая погрешность измерения | от 0,39 дБ до 1,65 дБ | |
| Скорость измерения | Поиск пика маркером | 1,3 мс |
| Дисплей | Диагональ | 21 см (8,4 дюйма), цветной, сенсорный |
| Разрешение | SVGA, 800 × 480 пикселей | |
| Питание | Сеть переменного тока | 100-240 В, 50-400 Гц |
| Потребляемая мощность | Макс. 180 Вт (со всеми опциями) | |
| Источник питания постоянного тока (опц. R&S®FSV-B30) | Вх. напряжение 10-15 В | |
| Аккумуляторная батарея (опц. R&S®FSV-B32) | Литий-ионный аккумулятор, Напряжение 12 В,Время работы 2 ч (ном.) | |
| Габариты | Ш × В × Г | 412 мм × 197 мм × 417 мм |
| Масса | R&S®FSVA4 / 7 | 9,5 кг |
| R&S®FSVA13 | 10,3 кг | |
| R&S®FSVA30 | 10,7 кг | |
| R&S®FSVA40 | 11,1 кг | |
Информация для заказа
| Наименование | Тип устройства | Код заказа | |
| Анализатор сигналов от 10 Гц до 4 ГГц | R&S®FSVA4 | 1321.3008.05 | |
| Анализатор сигналов от 10 Гц до 7 ГГц | R&S®FSVA7 | 1321.3008.08 | |
| Анализатор сигналов от 10 Гц до 13,6 ГГц | R&S®FSVA13 | 1321.3008.14 | |
| Анализатор сигналов от 10 Гц до 30 ГГц | R&S®FSVA30 | 1321.3008.31 | |
| Анализатор сигналов от 10 Гц до 40 ГГц | R&S®FSVA40 | 1321.3008.41 | |
| Аппаратные опции | |||
| Корпус повышенной прочности | R&S®FSV-B1 | 1310.9500.02 | |
| Звуковой демодулятор АМ/ЧМ | R&S®FSV-B3 | 1310.9516.02 | |
| Термостатированный кварцевый генератор, прецизионная опорная частота | R&S®FSV-B4 | 1310.9522.02 | |
| Термостатированный кварцевый генератор с повышенной стабильностью | R&S®FSV-B4 | 1310.9522.03 | |
| Дополнительные интерфейсы (выход ПЧ/видео, порт AUX, выход синхросигнала, два дополнительных порта USB) | R&S®FSV-B5 | 1310.9539.02 | |
| Следящий генератор, от 100 кГц до 3,6/7 ГГц | R&S®FSV-B9 | 1310.9545.02 | |
| Управление внешним генератором | R&S®FSV-B10 | 1310.9551.02 | |
| Обход ЖИГ-фильтра | R&S®FSVA-B11 | 1321.3714.xx | |
| Цезиевый стандарт частоты | R&S®FSV-B14 | 1310.9980.02 | |
| Интерфейс цифровых сигналов модуляции | R&S®FSV-B17 | 1310.9568.02 | |
| Съёмный полупроводниковый накопитель | R&S®FSV-B18 | 1310.9697.05 | |
| Запасной жесткий диск (съемный жесткий диск) | R&S®FSV-B19 | 1310.9574.05 | |
| Порты LO/IFдля внешних смесителей | R&S®FSV-B21 | 1310.9597.02 | |
| Предусилитель на диапазон от 9 кГц до 4/7 ГГц | R&S®FSV-B22 | 1310.9600.02 | |
| Предусилитель, от 9 кГц до 13,6 ГГц | R&S®FSV-B24 | 1310.9616.13 | |
| Предусилитель, от 9 кГц до 30 ГГц | R&S®FSV-B24 | 1310.9616.30 | |
| Предусилитель, от 9 кГц до 40 ГГц | R&S®FSV-B24 | 1310.9616.40 | |
| Электронный аттенюатор с шагом настройки 1 дБ | R&S®FSV-B25 | 1310.9622.02 | |
| Адаптер питания для обеспечения работы прибора от постоянного напряжения 10-15 В. | R&S®FSV-B30 | 1310.9897.02 | |
| Комплект Lithium-Ion батарей (доступен для всех моделей FSV, требуется опция FSV-B1 и В30) | R&S®FSV-B32 | 1321.3750.02 | |
| Система защиты от записи на USB-накопители | R&S®FSVA-B33 | 1309.5991.02 | |
| Внешнее зарядное устройство для Lithium-Ion батарей | R&S®FSV-B34 | 1321.3950.02 | |
| Расширение полосы анализа до 40 МГц | R&S®FSVA-B40 | 1329.0214.02 | |
| Расширение полосы анализа до 160 МГц (см. спецификацию к прибору) | R&S®FSV-B160 | 1311.2014.xx | |
| Программные опции | |||
| Анализ аналоговой модуляции АМ/ЧМ/ФМ | R&S®FSV-K7 | 1310.8103.02 | |
| Анализ сигналов Bluetooth®/EDR | R&S®FSV-K8 | 1301.8155.02 | |
| Поддержка датчиков мощности (измерение мощности с помощью датчиков R&S®NRP) | R&S®FSV-K9 | 1310.8203.02 | |
| Анализ сигналов GSM/EDGE/EDGE evo | R&S®FSV-K10 | 1310.8055.02 | |
| Измерение спектрограмм | R&S®FSV-K14 | 1310.8255.02 | |
| Приложение для измерения коэффициента шума и усиления | R&S®FSV-K30 | 1310.8355.02 | |
| Приложение для измерения фазовых шумов | R&S®FSV-K40 | 1310.8403.02 | |
| Приложение для измерения на ЭМС | R&S®FSV-K54 | 1310.0425.02 | |
| Приложение для векторного анализа сигналов | R&S®FSV-K70 | 1310.8455.02 | |
| Анализ сигналов базовых станций 3 GPP (DL), включая HSDPA и HSDPA+ | R&S®FSV-K72 | 1310.8503.02 | |
| Анализ сигналов абонентских устройств 3 GPP (UL), включая HSUPA | R&S®FSV-K73 | 1310.8555.02 | |
| Измерение сигналов базовых станций 3GGP TD-SCDMA | R&S®FSV-K76 | 1310.8603.02 | |
| Измерение сигналов абонентских устройств TD-SCDMA | R&S®FSV-K77 | 1310.8655.02 | |
| Анализ сигналов базовых станций CDMA2000® (DL) | R&S®FSV-K82 | 1310.8703.02 | |
| Анализ сигналов абонентских устройств cdma2000 | R&S®FSV-K83 | 1310.8755.02 | |
| Анализ сигналов базовых станций 1xEV-DO (DL) | R&S®FSV-K84 | 1310.8803.02 | |
| Встроенное прикладное ПО WLAN TX-измерения по стандарту WLAN IEEE 802.11 a/b/g/j | R&S®FSV-K91 | 1310.8903.02 | |
| Встроенное прикладное ПО WLAN Модернизация опции R&S®FSQ-K91 для проведения TX-измерений по стандарту IEEE 802.11n | R&S®FSV-K91n | 1310.9468.02 | |
| Анализ сигналов WLAN IEEE 802.11 ac (необходима опция R&S®FSV-K91) | R&S®FSV-K91ac | 1310.8629.02 | |
| Анализ сигналов WLAN IEEE 802.11p (необходима опция R&S®FSV-K91) | R&S®FSV-K91p | 1321.3314.02 | |
| Анализ сигналов OFDM/OFDMA стандарта WiMAX™ IEEE 802.16e | R&S®FSV-K93 | 1310.8955.02 | |
| Анализ сигналов абонентских устройств 1xEV-DO | R&S®FSV-K85 | 1310.8773.02 | |
| ПО для анализа нисходящих сигналов EUTRA/LTE FDD | R&S®FSV-K100 | 1310.9051.02 | |
| ПО для анализа восходящих сигналов EUTRA/LTE FDD | R&S®FSV-K101 | 1310.9100.02 | |
| ПО для анализа нисходящих MIMO-сигналов EUTRA/LTE | R&S®FSV-K102 | 1310.9151.02 | |
| ПО для анализа нисходящих сигналов EUTRA/LTE TDD | R&S®FSV-K104 | 1309.9774.02 | |
| ПО для анализа восходящих сигналов EUTRA/LTE TDD | R&S®FSV-K105 | 1309.9780.02 | |
| Дополнительные принадлежности | |||
| IEC/IEEE-кабель, длина 1 м / 2 м | R&S®PCK | 0292.2013.хх | |
| Кабель для интерфейса “digital baseband” (DIG I/Q) | R&S®SMU-Z6 | 1415.0201.02 | |
| Комплект ля монтажа в 19-дюймовую стойку (не для R&S®FSV-B1) | R&S®ZZA-478 | 1096.3248.00 | |
| Комплект ля монтажа в 19-дюймовую стойку, установленный на фабрике (не для R&S®FSV-B1) | R&S®FSV-B478 | 1310.9951.02 | |
| Мягкая сумка (серая) | R&S®ZZT-473 | 1109.5048.00 | |
| Гармонический смеситель от 40 ГГц до 60 ГГц | R&S®FS-Z60 | 1089.0799.02 | |
| Гармонический смеситель от 50 ГГц до 75 ГГц | R&S®FS-Z75 | 1048.0271.02 | |
| Гармонический смеситель от 60 ГГц до 90 ГГц | R&S®FS-Z90 | 1048.0371.02 | |
| Гармонический смеситель от 75 ГГц до 110 ГГц | R&S®FS-Z110 | 1048.0471.02 | |
| Гармонический смеситель от 90 ГГц до 140 ГГц | RPG FS-Z140 | 3622.0708.02 | |
| Гармонический смеситель от 110 ГГц до 170 ГГц | RPG FS-Z170 | 3622.0714.02 | |
| Гармонический смеситель от 140 ГГц до 220 ГГц | RPG FS-Z220 | 3593.3250.02 | |
| Гармонический смеситель от 220 ГГц до 325 ГГц | RPG FS-Z325 | 3593.3267.02 | |
| Гармонический смеситель от 325 ГГц до 500 ГГц | RPG FS-Z500 | 3593.3273.02 | |
