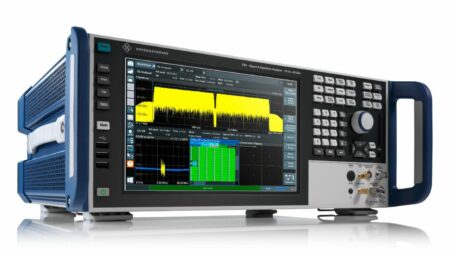

Rohde&Schwarz FSV3000
Анализаторы спектра серии FSV3000
Серия анализаторов спектра FSV3000 разработана для высокоскоростной работы, позволяя проводить измерения спектра, демодуляцию сигнала и переключения между режимами измерений за минимально возможное время. Анализаторы оснащены большим сенсорным экраном с поддержкой мультисенсорной технологии и обновленной интуитивно понятной структурой меню, что обеспечивает исключительную простоту управления. Встроенный регистратор SCPI-команд упрощает разработку ПО для измерительных систем. Диапазон частот, в зависимости от модели, от 10 Гц до 4/7,5/13,6/30/44 ГГц.
Описание
Анализаторы R&S®FSV3000 оснащены сенсорным экраном с поддержкой мультисенсорной технологии и интуитивно понятной структурой меню, что обеспечивает исключительную простоту управления. С помощью жеста двумя пальцами можно подстроить полосу обзора или диапазон уровней.
Подходящие настройки задаются в считанные секунды. В отдельных окнах можно одновременно отобразить несколько измерений. Это значительно упрощает анализ результатов. Функция “MultiView” отображает все вкладки на одном экране. Благодаря функции задания последовательностей “Sequencer” измерения во всех каналах выполняются последовательно, один канал за другим. Пользователь получает постоянно обновляемые результаты без необходимости в долгой настройке параметров. R&S®FSV3000 содержит регистратор команд SCPI, ускоряющий разработку исполняемых сценариев управления. Все действия в режиме ручного управления транслируются в команды SCPI, которые можно экспортировать в виде обычных команд SCPI или в код на одном из стандартных языков программирования.
Опционально анализаторы содержат измерительные приложения для измерения коэффициента шума и усиления, измерения фазового шума, анализа электромагнитных помех, анализа широкополосных сигналов, управления генератором сигналов и др.
Особенности серии
- Диапазон частот от 10 Гц до 4/7,5/13,6/30/44 ГГц с возможностью расширения до 500 ГГц с помощью дополнительных смесителей;
- Полоса анализа сигнала до 200 МГц;
- Отображаемый средний уровень собственных шумов (DANL) в полосе 1 Гц: до –169 дБмВт (тип.);
- Фазовый шум – 107 дБн/Гц (тип.) с отстройкой 10 кГц;
- Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) до +18 дБмВт (тип.);
- Съемный жесткий диск для работы в условиях повышенной секретности;
- Интерфейс LAN 10 Гбит/с;
- Регистратор SCPI-команд;
- Сенсорный экран диагональю 10,1 дюйма (25,7 см)
https://fgis.gost.ru/fundmetrology/registry/4/items/891897
Технические характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Частотный диапазон | R&S®FSV3004 | от 10 Гц до 4 ГГц |
| R&S®FSV3007 | от 10 Гц до 7,5 ГГц | |
| R&S®FSV3013 | от 10 Гц до 13,6 ГГц | |
| R&S®FSV3030 | от 10 Гц до 30 ГГц | |
| R&S®FSV3044 | от 10 Гц до 44 ГГц | |
| Стабильность опорного генератора (старение) | Стандартно | 1 × 10–6 |
| с опцией FSV3-B4 | 1 × 10–7 | |
| Полосы разрешения | Стандартные (по уровню -3 дБ) | от 1 Гц до 10 МГц (кратность 1, 2, 3, 5) |
| RRC-фильтры | 18 кГц (NADC), 24,3 кГц (TETRA),3,84 МГц (3GPP), 4,096 МГц | |
| Канальные фильтры (по уровню -3 дБ) | от 100 Гц до 5 МГц | |
| ЭМС-фильтры (по уровню -6 дБ) (опц. R&S®FSV3-K54) | От 10 Гц до 1 МГц | |
| Полосы анализа | стандартно | 28 МГц |
| с опц. FSV3-В40 | 40 МГц | |
| с опц. FSV3-В200 | 200 МГц | |
| Спектральная чистота (однополосный фазовый шум) несущая 1 ГГц | Отстройка 1 кГц | < –101 дБн (1 Гц) |
| Отстройка 10 кГц | < –107 дБн (1 Гц) | |
| Отстройка 1 МГц | < –135 дБн (1 Гц) | |
| Отображаемый средний уровень шума (DANL) | ||
| Без предусилителя | 1 ГГц | < –153 дБм тип. |
| С вкл. предусилителем FSV3-B24 | от 50 МГц до 7,5 ГГц | < –169 дБм тип. |
| Точка пересечения третьего порядка (TOI) | >+15 дБ, +18 дБм (тип.) | |
| Общая погрешность измерения | от 0,29 дБ | |
| Дисплей | Диагональ | 25,7 см (10,1 дюйма), цветной, сенсорный, Multi-touch |
| Разрешение | 1280 х 800 пикселей | |
Информация для заказа
| Наименование | Тип | Код заказа |
| Анализатор сигналов от 10 Гц до 4 ГГц | R&S®FSV3004 | 1330.5000.04 |
| Анализатор сигналов от 10 Гц до 7,5 ГГц | R&S®FSV3007 | 1330.5000.07 |
| Анализатор сигналов от 10 Гц до 13,6 ГГц | R&S®FSV3013 | 1330.5000.13 |
| Анализатор сигналов от 10 Гц до 30 ГГц | R&S®FSV3030 | 1330.5000.30 |
| Анализатор сигналов от 10 Гц до 44 ГГц | R&S®FSV3044 | 1330.5000.43 |
| Принадлежности в комплекте: шнур питания, руководство по эксплуатации. | ||
| Опции | ||
| Боковые ручки для переноски | FSV3-B1 | 1330.5700.02 |
| Аудиодемодулятор АМ/ЧМ | FSV3-B3 | 1330.3765.02 |
| Термостатированный кварцевый генератор (OCXO) | FSV3-B4 | 1330.3794.02 |
| Дополнительные интерфейсы | FSV3-B5 | 1330.3820.02 |
| Интерфейс 10 Gbit/s LAN | FSV3-B6 | 1330.3913.02 |
| Управление внешним генератором | FSV3-B10 | 1330.3859.02 |
| Обход ЖИГ-преселектора | FSV3-B11 | 1330.3865.02 |
| Расширение полосы анализа до 40 МГц | FSV3-B40 | 1330.4103.02 |
| Расширение полосы анализа до 200 МГц (требуется FSV3-B114) | FSV3-B200 | 1330.4132.02 |
| Дополнительный жесткий диск (требуется FSV3-B20) | FSV3-B18 | 1330.4003.02 |
| Съемный жесткий диск | FSV3-B20 | 1330.3971.02 |
| Предусилитель для FSV30хх | FSV3-B24 | 1330.4049.хх |
| Электронный аттенюатор с шагом настройки 1 дБ | FSV3-B25 | 1330.4078.02 |
| Система защиты от записи на USB-накопители | FSV3-B33 | 1330.4861.02 |
| Расширенные вычислительные возможности | FSV3-B114 | 1330.4910.02 |
| Управление источником шума через BNC | FSV3-B28V | 1330.6664.02 |
| Опорная частота 1 ГГц | FSV3-B703 | 1330.7502.02 |
| Импульсные измерения | FSV3-K6 | 1346.3330.02 |
| Анализ аналоговой модуляции АМ/ЧМ/ФМ | FSV3-K7 | 1330.5022.02 |
| Анализ сигналов GSM/EDGE/EDGE Evolution/VAMOS | FSV3-K10 | 1330.5039.02 |
| Измерение параметров усилителя | FSV3-K18 | 1346.3347.02 |
| Прямые DPD измерения (требуется FSV3-K18) | FSV3-K18D | 1346.3353.02 |
| Измерение коэффициента шума | FSV3-K30 | 1330.5045.02 |
| Защита от записи для твердотельного диска | FSV3-K33 | 1346.3360.02 |
| Измерение фазовых шумов | FSV3-K40 | 1330.5051.02 |
| Измерение ЭМП | FSV3-K54 | 1330.5068.02 |
| Общий векторный анализ сигналов | FSV3-K70 | 1330.5074.02 |
| Многомодуляционный анализ | FSV3-K70М | 1346.3376.02 |
| Измерение BER PRBS | FSV3-K70P | 1346.3382.02 |
| Приложения для измерения сигналов беспроводной связи различных стандартов: 3GPP FDD (WCDMA) BS/MS,WLAN 802.11a/b/g/n/ac/ax/p, EUTRA/LTE FDD BS/UE, EUTRA/LTE BS MIMO/UL, EUTRA/LTE TDD BS, EUTRA/LTE NB-IoT, 3GPP 5GNR DL/UL (более подробно см. спецификацию к прибору) | FSV3-K72, … -К145 | |
| Пользовательская коррекция частоты с помощью SnP-файла | FSV3-K544 | 1346.3630.02 |
