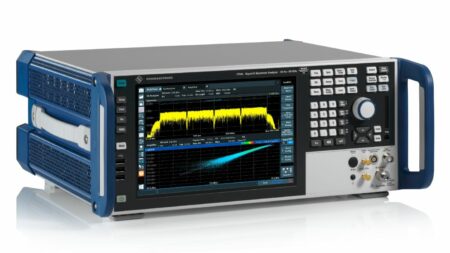

Анализаторы спектра серии FSVА3000
Серия анализаторов спектра FSV3000 разработана для измерений, проводимых в сфере беспроводных технологий, а также в аэрокосмическом и оборонном секторе и при производстве компонентов, требуется низкий уровень фазового шума, широкая полоса анализа и большой динамический диапазон. Благодаря полосе анализа 400 МГц, исключительно низким фазовым шумам – 120 дБн/Гц и высокому динамическому диапазону анализатор спектра и сигналов R&S®FSVA3000 имеет все что нужно, чтобы справится с такими требовательными задачами, как измерения сигналов 5G NR. Диапазон частот, в зависимости от модели, от 10 Гц до 4/7,5/13,6/30/44 ГГц.
Описание
Анализаторы R&S®FSV3000 благодаря высокой скорости измерений и простоте использования являются подходящим прибором для анализа сигналов как в лаборатории, так и на производственной линии.
С помощью анализатора спектра R&S®FSVA3000 очень просто выявлять редкие события или осуществлять подготовку сложных измерений. Графический интерфейс, работающий на основе запуска по событию, облегчает поиск спорадических сигналов. Пользователю нужно только выбрать событие, например, нарушение предельной линии, из всплывающего меню и добавить соответствующее действие, например, получение снимка экрана или сохранение IQ-данных. Теперь, при любом появлении сбоя будет выполняться соответствующее действие, и данное событие будет зарегистрировано для последующего углубленного анализа. Возможность выполнения измерений нажатием одной кнопки сокращает время настройки прибора. При нажатии кнопки основные параметры (центральная частота, полоса обзора или опорный уровень) устанавливаются автоматически в зависимости от подаваемого сигнала. В случае импульсного сигнала также устанавливаются параметры стробирующей развертки.
Для измерений на соблюдение стандартов, например, таких параметров как ACLR или SEM сигналов связи, функция измерения одной кнопкой выбирает таблицу параметров соответствующего стандарта.
При настройке планов сложных измерений на автоматизированной производственной линии внешние ПК осуществляют управление измерительными приборами с помощью SCPI программ. Встроенный в новые приборы регистратор SCPI команд делает программирование подобных исполняемых сценариев управления намного более быстрым и простым. Все сделанные пользователем вручную настройки преобразуются в команды SCPI, которые могут быть экспортированы на стандартный язык SCPI или в синтаксис широко распространенных языков или инструментов программирования, таких как C ++, Python или Matlab©. Опция повышенной вычислительной мощности добавляет четырёхъядерный процессор для ускорения демодуляции цифровых сигналов. Она также добавляет внутреннюю шину PCIe 3.0 для более быстрого обмена данными измерений.
Особенности серии
- Диапазон частот от 10 Гц до 4 ГГц, 7,5 ГГц, 13,6 ГГц, 30 ГГц или 44 ГГц (до 500 ГГц при использовании внешнего смесителя на высших гармониках от компании Rohde & Schwarz)
- Полоса анализа до 400 МГц
- Однополосный фазовый шум при отстройке 10 кГц (1 ГГц): –120 дБн/Гц
- Точка пересечения третьего порядка (TOI) на 1 ГГц: +18 дБмВт
- Уровень собственного шума (DANL) на 1 ГГц: –152 дБмВт
- Уровень собственного шума (DANL) на 1 ГГц с опциональным предусилителем: –164 дБмВт
- Возможность использования для облачного тестирования
- Сетевой интерфейс 10 Гбит/с (опция)
- Интерфейс пользователя с мультисенсорной технологией, регистратором команд SCPI и поддержкой прерываний
- Измерительные приложения для анализа аналоговых и цифровых сигналов, включая 5G NR.
https://fgis.gost.ru/fundmetrology/registry/4/items/891897
Технические характеристики
| Наименование параметра | Значение | |
|---|---|---|
| Частотный диапазон | R&S®FSVA3004 | от 10 Гц до 4 ГГц |
| R&S®FSVA3007 | от 10 Гц до 7,5 ГГц | |
| R&S®FSVA3013 | от 10 Гц до 13,6 ГГц | |
| R&S®FSVA3030 | от 10 Гц до 30 ГГц | |
| R&S®FSVA3044 | от 10 Гц до 44 ГГц | |
| Стабильность опорного генератора(старение) | Стандартно | 1 × 10–6 |
| с опцией FSV3-B4 | 1 × 10–7 | |
| Полосы разрешения | Стандартные (по уровню -3 дБ) | от 1 Гц до 10 МГц (кратность 1, 2, 3, 5) |
| RRC-фильтры | 18 кГц (NADC), 24,3 кГц (TETRA) 3,84 МГц (3GPP),4,096 МГц | |
| Канальные фильтры (по уровню -3 дБ) | от 100 Гц до 5 МГц | |
| Видеофильтр | от 1 Гц до 10 МГц | |
| ЭМС-фильтры (по уровню -6 дБ) (опц. R&S®FSV3-K54) | 10Гц, 200Гц, 9кГц, 120кГц, 1 МГц | |
| Полосы анализа (для f>7 ГГц требуется FSVA-B11) | стандартно | 28 МГц |
| с опц. R&S®FSV3-В40 | 40 МГц | |
| с опц. R&S®FSV3-В200 | 200 МГц | |
| с опц. R&S®FSV3-В400 | 400 МГц | |
| Спектральная чистота (однополосный фазовый шум) несущая 1 ГГц | Отстройка 1 кГц | < –115 дБн (1 Гц) |
| Отстройка 10 кГц | < –120 дБн (1 Гц) | |
| Отстройка 100 кГц | < –125 дБн (1 Гц) | |
| Отстройка 1 МГц | < –137 дБн (1 Гц) | |
| Отображаемый средний уровень шума (DANL) с вкл. предусилителем FSV3-B24 | 1 ГГц | < –153 дБмВт тип. |
| от 50 МГц до 7,5 ГГц | < –169 дБмВт тип. | |
| Точка пересечения третьего порядка (IP3) | 1 ГГц | > +17 дБмВт (+20 дБмВт тип.) |
| Общая погрешность измерения | 2 ГГц | 0,29 дБ |
| Дисплей | Диагональ | 25,7 см (10,1 дюйма), цветной, сенсорный, Multi-touch |
| Разрешение | 1280 x 800 пикселей | |
Информация для заказа
| Наименование | Тип | Код заказа |
| Анализатор спектра и сигналов от 10 Гц до 4 ГГц | R&S®FSVA3004 | 1330.5000.05 |
| Анализатор спектра и сигналов от 10 Гц до 7,5 ГГц | R&S®FSVA3007 | 1330.5000.08 |
| Анализатор спектра и сигналов от 10 Гц до 13,6 ГГц | R&S®FSVA3013 | 1330.5000.14 |
| Анализатор спектра и сигналов от 10 Гц до 30 ГГц | R&S®FSVA3030 | 1330.5000.31 |
| Анализатор спектра и сигналов от 10 Гц до 44 ГГц | R&S®FSVA3044 | 1330.5000.44 |
| Аппаратные опции | ||
| Боковые ручки для переноски | R&S®FSV3-B1 | 1330.5700.02 |
| Аудиодемодулятор | R&S®FSV3-B3 | 1330.3765.02 |
| Термостатированный кварцевый генератор OCXO | R&S®FSV3-B4 | 1330.3794.02 |
| Дополнительные интерфейсы | R&S®FSV3-B5 | 1330.3820.02 |
| Сетевой интерфейс 10 Гбит/с | R&S®FSV3-B6 | 1330.3913.02 |
| Управление внешним генератором | R&S®FSV3-B10 | 1330.3859.02 |
| Обход ЖИГ-преселектора | R&S®FSV3-B11 | 1330.3865.02 |
| Полоса анализа 40 МГц | R&S®FSV3-B40 | 1330.4103.02 |
| Полоса анализа 200 МГц (требуется опция R&S®FSV3-B114) | R&S®FSV3-B200 | 1330.4132.02 |
| Полоса анализа 400 МГц (требуется опция R&S®FSV3-B114) | R&S®FSV3-B400 | 1330.7154.02 |
| Запасной жесткий диск (требуется опция R&S®FSV3-B20) | R&S®FSV3-B18 | 1330.4003.02 |
| Съемный жесткий диск | R&S®FSV3-B20 | 1330.3971.02 |
| ВЧ-предусилитель для R&S®FSV3004 и R&S®FSV3007 | R&S®FSV3-B24 | 1330.4049.07 |
| ВЧ-предусилитель для R&S®FSV3013 | R&S®FSV3-B24 | 1330.4049.13 |
| ВЧ-предусилитель для R&S®FSV3030 | R&S®FSV3-B24 | 1330.4049.30 |
| ВЧ-предусилитель для R&S®FSV3044 | R&S®FSV3-B24 | 1330.4049.44 |
| Электронный аттенюатор, шаг 1 дБ | R&S®FSV3-B25 | 1330.4078.02 |
| Защита от записи на USB-накопители | R&S®FSV3-B33 | 1330.4861.02 |
| Расширенные вычислительные возможности | R&S®FSV3-B114 | 1330.4910.02 |
| Управление источником шума через BNC | R&S®FSV3-B28V | 1330.6664.02 |
| Опорная частота 1 ГГц | R&S®FSV3-K703 | 1330.7502.02 |
| Опции встроенного ПО | ||
| Импульсные измерения | R&S®FSV3-K6 | 1346.3330.02 |
| Анализ аналоговых видов модуляции (АМ/ЧМ/ФМ) | R&S®FSV3-K7 | 1330.5022.02 |
| Анализ сигналов GSM/EDGE/EDGE Evolution/VAMOS | R&S®FSV3-K10 | 1330.5039.02 |
| Измерение параметров усилителя | R&S®FSV3-K18 | 1346.3347.02 |
| Прямые DPD измерения (требуется опция FSV3-K18) | R&S®FSV3-K18D | 1346.3353.02 |
| Измерение коэффициента шума | R&S®FSV3-K30 | 1330.5045.02 |
| Защита от записи для твердотельного диска | R&S®FSV3-K33 | 1346.3360.02 |
| Измерение фазового шума | R&S®FSV3-K40 | 1330.5051.02 |
| Измерение ЭМП | R&S®FSV3-K54 | 1330.5068.02 |
| Векторный анализ сигналов | R&S®FSV3-K70 | 1330.5074.02 |
| Многомодуляционный анализ (требуется опция FSV3-K91) | R&S®FSV3-K70M | 1346.3376.02 |
| Измерение BER PRBS (требуется опция FSV3-K91) | R&S®FSV3-K70P | 1346.3382.02 |
| Измерение сигналов БС 3GPP FDD (WCDMA), включая HSDPA и HSDPA+ | R&S®FSV3-K72 | 1330.5080.02 |
| Измерение сигналов МС 3GPP FDD (WCDMA), включая HSUPA и HSUPA+ | R&S®FSV3-K73 | 1330.5097.02 |
| Измерение сигналов WLAN 802.11a/b/g | R&S®FSV3-K91 | 1330.5100.02 |
| Измерение сигналов WLAN 802.11n (треб.опц. FSV3-K91) | R&S®FSV3-K91N | 1330.5139.02 |
| Измерение сигналов WLAN 802.11ac (треб.опц. FSV3-K91) | R&S®FSV3-K91AC | 1330.5116.02 |
| Измерение сигналов WLAN 802.11ax (треб.опц. FSV3-K91) | R&S®FSV3-K91AX | 1346.3399.02 |
| Измерение сигналов WLAN 802.11p (треб.опц. FSV3-K91) | R&S®FSV3-K91P | 1330.5122.02 |
| Измерение сигналов БС EUTRA/LTE FDD | R&S®FSV3-K100 | 1330.5145.02 |
| Измерение сигналов АО EUTRA/LTE FDD | R&S®FSV3-K101 | 1330.5151.02 |
| Измерение сигналов БС EUTRA/LTE MIMO | R&S®FSV3-K102 | 1330.5168.02 |
| Измерение восходящих сигналов EUTRA/LTE UL Advanced | R&S®FSV3-K103 | 1330.7231.02 |
| Измерение сигналов БС EUTRA/LTE TDD | R&S®FSV3-K104 | 1330.5174.02 |
| Измерение восходящих сигналов EUTRA/LTE TDD | R&S®FSV3-K105 | 1330.5180.02 |
| Измерение нисходящих сигналов EUTRA/LTE NB-IoT | R&S®FSV3-K106 | 1346.3418.02 |
| Измерение нисходящих сигналов 3GPP 5G-NR | R&S®FSV3-K144 | 1330.7219.02 |
| Измерение восходящих сигналов 3GPP 5G-NR | R&S®FSV3-K145 | 1330.7225.02 |
| Пользовательская коррекция частоты с помощью SnP-файла | R&S®FSV3-K544 | 1346.3630.02 |
- SIGNAL AND SPECTRUM ANALYZER
Ahead with demanding applications
» R&S®FSVA3000 (4,34 MB) - SIGNAL AND SPECTRUM ANALYZER
Specifications
» R&S®FSVA3000 (1,20 MB)
