Rohde&Schwarz FSL
Компактный анализатор спектра
Заказать
Регистрационный номер в Госреестре: 39090-08
Регистрационный номер в Госреестре: 31849-06
Регистрационный номер в Госреестре: 31849-06

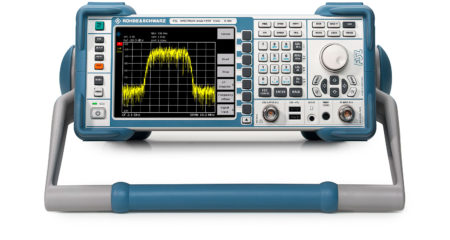

Прибор R&S®FSL – это чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и на производстве.
Описание
Прибор R&S®FSL – это чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и на производстве. Несмотря на небольшой размер, он обладает широким набором функций, более свойственных анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества.
Ключевые особенности:
- Диапазон частот от 9 кГц до 3/6/18 ГГц, со следящим генератором или без него
- Наибольшая полоса анализа сигналов в своем классе (28 МГц)
- Высокая точность измерений, даже в диапазоне СВЧ
- Простота обновления на месте эксплуатации
- Дополнительная аккумуляторная батарея
- Широкий диапазон функций, простота управления
Технические характеристики
| R&S®FSL3 модель.03 | R&S®FSL3 модель.13 | R&S®FSL6 модель.06 | R&S®FSL6 модель.16 | R&S®FSL18 модель .18 | R&S®FSL18 модель .28 | |||
| Диапазон частот | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц | от 9 кГц до 18 ГГц (в пределе до 20 ГГц) | |||||
| Точность воспроизведения частоты | 1 × 10-6 | |||||||
| С опорным генератором R&S®FSL-B4 | 1 × 10-7 | в составе R&S®FSL18 | ||||||
| Полосы разрешения | ||||||||
| Стандартные | от 300 Гц до 10 МГц с кратностью шага 1/3, дополнительно 20 МГц при нулевой полосе обзора | |||||||
| С опциейR&S®FSL-B7 | от 10 Гц до 10 МГц с кратностью шага 1/3, дополнительно 1 Гц (БПФ-фильтр) | |||||||
| Полосы видеофильтров | от 10 Гц до 10 МГц | |||||||
| Полоса анализа сигналов | 28 МГц | |||||||
| Фазовый шум | тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц | |||||||
| Средний уровень собственных шумов (DANL) | ||||||||
| С полосой разрешения 300 Гц | тип. –117 дБмВт | |||||||
| С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опции R&S®FSL-B7, R&S®FSLB22) | 500 МГц: тип. –162 дБмВт3 ГГц: тип. –158 дБмВт | |||||||
| Точка TOI | тип. +18 дБмВт | |||||||
| Детекторы | положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов | |||||||
| Погрешность измерения уровня | <0,5 дБ(30 кГц ≤ f ≤ 3 ГГц), <0,8 дБ (3 ГГц < f ≤ 6 ГГц), <1,2 дБ (6 ГГц < f ≤ 18 ГГц) | |||||||
| Следящий генератор | нет | есть | нет | есть | нет | есть | ||
| Диапазон частот | – | от 1 МГц до 3 ГГц | – | от 1 МГц до 6 ГГц | – | от 10 МГц до 18 ГГц | ||
| Выходной уровень | – | от –20 до 0 дБмВт | – | от –20 до 0 дБмВт | – | от –30 до –10 дБмВт | ||
Информация для заказа
| Наименование | Тип устройства | Код заказа | |
| Анализатор спектра, от 9 кГц до 3 ГГц | R&S®FSL3 | 1300.2502.03 | |
| Анализатор спектра, от 9 кГц до 3 ГГц, со следящим генератором | R&S®FSL3 | 1300.2502.13 | |
| Анализатор спектра, от 9 кГц до 6 ГГц | R&S®FSL6 | 1300.2502.06 | |
| Анализатор спектра, от 9 кГц до 6 ГГц, со следящим генератором | R&S®FSL6 | 1300.2502.16 | |
| Анализатор спектра, от 9 кГц до 18 ГГц (в пределе до 20 ГГц) | R&S®FSL18 | 1300.2502.18 | |
| Анализатор спектра, от 9 кГц до 18 ГГц, со следящим генератором | R&S®FSL18 | 1300.2502.28 | |
| Аппаратные опции | |||
| Термостатированный кварцевый генератор опорной частоты, старение 1х10-7 /год 1) | R&S®FSL-B4 | 1300.6008.02 | |
| Дополнительные интерфейсы 2) | R&S®FSL-B5 | 1300.6108.02 | |
| Синхронизация по ТВ сигналу | R&S®FSL-B6 | 1300.5901.02 | |
| Узкополосные фильтры разрешения | R&S®FSL-B7 | 1300.5601.02 | |
| Стробируемая развертка | R&S®FSL-B8 | 1300.5701.02 | |
| Интерфейс GPIB | R&S®FSL-B10 | 1300.6208.02 | |
| ВЧ предусилитель (3/6 ГГц) | R&S®FSL-B22 | 1300.5953.02 | |
| Источник питания постоянного тока, от 12 до 28 В | R&S®FSL-B30 | 1300.6308.02 | |
| Аккумуляторная NiMH батарея 3) | R&S®FSL-B31 | 1300.6408.02 | |
| Программные опции | |||
| Измерительный демодулятор АМ/ЧМ/ФМ | R&S®FSL-K7 | 1300.9246.02 | |
| Измерение параметров передатчика Bluetooth® V2.0 и EDR | R&S®FSL-K8 | 1301.9398.02 | |
| Поддержка датчиков мощности4) | R&S®FSL-K9 | 1301.9530.02 | |
| Измерение спектрограмм | R&S®FSL-K14 | 1302.0913.02 | |
| Измерение сигналов кабельного ТВ | R&S®FSL-K20 | 1301.9675.02 | |
| Прикладное встроенное ПО для измерения коэффициента шума и усиления 5) | R&S®FSL-K30 | 1301.9817.02 | |
| Прикладное встроенное ПО для измерения параметров базовых станций 3GPP FDD | R&S®FSL-K72 | 1302.7803.02 | |
| Анализ сигналов базовых станций CDMA2000® | R&S®FSL-K82 | 1300.6408.02 | |
| Анализ сигналов базовых станций 1xEV-DO | R&S®FSL-K84 | 1302.0159.02 | |
| Измерение параметров передатчика WLAN в стандарте IEEE 802.11a, b, g, j | R&S®FSL-K91 | 1302.0094.02 | |
| Модернизация опции R&S®FSL-K91 до стандарта IEEE 802.11n | R&S®FSL-K91n | 1308.7903.02 | |
| Прикладное встроенное ПО для работы с сигналами WiMAX™ IEEE 802.16 OFDM | R&S®FSL-K92 | 1302.0236.02 | |
| Модернизация опции R&S®FSL-K92 до опции R&S®FSL-K93 | R&S®FSL-K92U | 1302.0307.02 | |
| Прикладное встроенное ПО для работы с сигналами WiMAX™ IEEE 802.16 OFDM/ OFDMA | R&S®FSL-K93 | 1302.0736.02 | |
| Принадлежности | |||
| Защитная крышка на переднюю панель | R&S®EVS-Z6 | 5201.7760.00 | |
| КСВН мост, от 10 МГц до 3 ГГц (включает ХХ, КЗ, 50 Ом калибровочные нагрузки) | R&S®FSH-Z2 | 1145.5767.02 | |
| Мягкая сумка для переноски | R&S®FSL-Z3 | 1300.5401.00 | |
| Дополнительное зарядное устройство | R&S®FSL-Z4 | 1300.5430.02 | |
| Согласующий переходник на 75 Ом, L схема | R&S®RAM | 0358.5414.02 | |
| Прикладное встроенное ПО для работы с сигналами WiMAX™ IEEE 802.16 OFDM/ OFDMA | R&S®FSL-K93 | 0358.5414.02 | |
| Согласующий переходник на 75 Ω, последовательный резистор 25 Ом | R&S®RAZ | 0358.5714.02 | |
| КСВН мост, от 5 МГц до 3 ГГц | R&S®ZRB2 | 0373.9017.52 | |
| КСВН мост, от 40 кГц до 4 ГГц | R&S®ZRC | 1039.9492.52 | |
| Адаптер для установки в стойку 19’’ | R&S®ZZA-S334 | 1109.4487.00 | |
| Датчики мощности, поддерживаемые опцией R&S®FSL-K9 | |||
| R&S®NRP-Z11, NRP-21, NRP-22, NRP-23, NRP-24, NRP-27, NRP-37, NRP-51, NRP-55, NRP-56, NRP-57, NRP-81, NRP-91, NRP-92 (см. раздел «Измерители мощности», датчики мощности R&S®NRP-Z) | |||
| Внешнее ПО | |||
| ПО для измерения электромагнитных помех | R&S®ES-CAN | 1308.9270.02 | |
