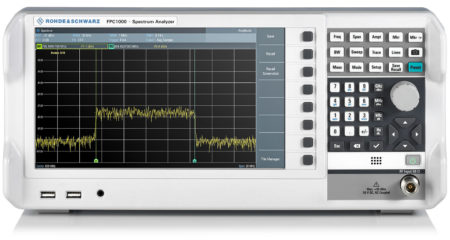

Rohde&Schwarz FPC1000
Анализатор спектра и сигналов
Заказать
Анализатор R&S®FPС1000 это компактный, экономичный прибор, обладающий всеми необходимыми возможностями анализа спектра. Неплохие радиотехнические характеристики и высокая точность измерений гарантируют получение надежных результатов.
Описание
Анализатор R&S®FPС1000 это компактный, экономичный прибор, обладающий всеми необходимыми возможностями анализа спектра. Неплохие радиотехнические характеристики и высокая точность измерений гарантируют получение надежных результатов.
Ключевые особенности:
- Диапазон частот базового блока от 5 кГц до 1 ГГц;
- Верхняя предельная частота может быть увеличена до 2 или до 3 ГГц с помощью программного ключа;
- Высокая чувствительность: стандартно до –146 дБм (тип.), до –163 дБмВт (тип.) с предусилителем;
- Полосы разрешения от 1 Гц до 3 МГц;
- До 6 маркеров на трассу;
- Типовое значение точности измерения уровня мощности менее 0,5 дБ;
- АМ/ЧМ демодулятор (разъем для наушников и встроенный динамик);
- Большой дисплей диагональю 10,1 дюйма (26 см);
- Поддерживаемые интерфейсы: USB, LAN;
- Масса 3 кг.
Технические характеристики
| Наименование | Значение | |
| Диапазон частот | Базовый блок R&S®FPC1000 | от 5 кГц до 1 ГГц |
| С опцией FPC-B2 | от 5 кГц до 2 ГГц | |
| С опцией FPC-B3 | от 5 кГц до 3 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Стабильность опорного генератора | ||
| Старение | 1 × 10–6 /год | |
| Полосы разрешения (по уровню -3 дБ) | от 1 Гц до 3 МГц с кратностью 1/3 | |
| Фазовый шум (на частоте 500 МГц, нормированный к 1 Гц) | отстройка 30 кГц | < -88 дБн, тип. -92 дБн |
| отстройка 100 кГц | < -98 дБн, тип. -103 дБн | |
| отстройка 1 МГц | < -120 дБн, тип. -125 дБн | |
| Точка пересечения третьего порядка (TOI) предусилитель выкл. | fin = 1 ГГц | > +7 дБм (измеренное) |
| fin = 2,4 ГГц | > +10 дБм (измеренное) | |
| Отображаемый средний уровень собственного шума (DANL) (нормированный к 1 Гц) | ||
| Предусилитель выкл. | 1 МГц – 10 МГц | < -127 дБм, тип. -135 дБм |
| 10 МГц – 1 ГГц | < -142 дБм, тип. -146 дБм | |
| 1 ГГц – 3 ГГц | < -140 дБм, тип. -144 дБм | |
| Предусилитель вкл. | 1 МГц – 10 МГц | < -147 дБм, тип. -157 дБм |
| 10 МГц – 3 ГГц | < -158 дБм, тип. -163 дБм | |
| Детекторы | пиковый (макс./мин.), автопиковый, отсчетов, СКЗ | |
| Погрешность измерения | от 10 МГц до 3 ГГц: < 1,25 дБ (тип. 0,5 дБ) | |
| Общие данные | ||
| Дисплей | 10,1 дюйма, цветной ЖК-дисплей с разрешением 1366-768 пикселей | |
| Интерфейсы | LAN, USB | |
| Аудио (АМ, ЧМ демодуляция) | Встроенный динамик; Выход наушников: 3,5 мм jack | |
| Питание | Сеть переменного тока: 100 – 240 В, 50 – 60 Гц, 0,4 – 0,6 А | |
| Потребляемая мощность: 14 Вт (ном.) | ||
| Диапазон температур | Рабочий режим: от +10 °C до +40 °C Режим хранения: от –20 °C до +70 °C | |
| Габаритные размеры (Ш-В-Г) | 396 мм – 185 мм – 156 мм (с учетом ножек) 396 мм – 178 мм – 147 мм (без учета ножек) | |
| Масса | 3 кг | |
Информация для заказа
| Наименование | Тип устройства | Код заказа | ||
| Анализатор спектра: от 5 кГц до 1 ГГц | R&S®FPC1000 | 1328.6660.02 | ||
| Принадлежности в комплекте: шнур питания USB-кабель, краткое руководство по эксплуатации | ||||
| Дополнительные опции | ||||
| Расширение верхней частоты анализатора спектра до 2 ГГц | R&S®FPC-B2 | 1328.6677.02 | ||
| Расширение верхней частоты анализатора спектра до 3 ГГц | R&S®FPC-B3 | 1328.6683.02 | ||
| Предусилитель | R&S®FPC-B22 | 1328.6690.02 | ||
| Анализ аналоговой модуляции AM, FM, ASK, FSK | R&S®FPC-K7 | 1328.6748.02 | ||
| Режим приемника | R&S®FPC-K43 | 1328.6754.02 | ||
| Анализ аналоговой модуляции ASK, FSK | R&S®FPC-K53 | 1328.6977.02 | ||
| Расширенные измерения | R&S®FPC-K55 | 1328.6760.02 | ||
| Поддержка WiFi | R&S®FPC-B200 | 1328.6990.02 | ||
| Дополнительные принадлежности | ||||
| Комплект для установки в 19-дюймовую измерительную стойку | R&S®ZZA-FPC1 | 1328.7080.02 | ||
| Мягкая сумка для переноски | R&S®RTM-Z3 | 1305.0289.02 | ||
| Чехол | R&S®RTB-Z3 | 1333.1734.02 | ||
- Анализатор спектра R&S®FPC1000
Неожиданно высокие характеристики для прибора начального класса
» fpc1000_over_rus (7,91 MB)
