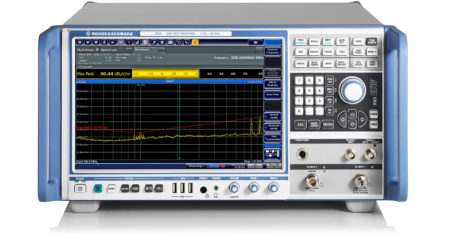

Rohde&Schwarz ESW
Измерительный приемник электромагнитных помех
Заказать
Регистрационный номер в Госреестре: 64802-16
Приемник R&S®ESW отвечает самым высоким требованиям сертификационных измерений согласно стандартам CISPR, EN, MIL STD 461, DO 160, FCC и т.д., а так же российским стандартам (ГОСТ, ГОСТ Р и ГОСТ РВ)
Описание
Приемник R&S®ESW отвечает самым высоким требованиям сертификационных измерений согласно стандартам CISPR, EN, MIL STD 461, DO 160, FCC и т.д., а так же российским стандартам (ГОСТ, ГОСТ Р и ГОСТ РВ). Он обеспечивает возможность максимально быстрого определения и анализа различных спектров электромагнитных помех, благодаря сканированию во временной области, основанному на БПФ.
Ключевые особенности:
- Измерительный приемник и анализатор сигналов / спектра в одном приборе;
- Частотный диапазон от 2 Гц до 8/ 26,5 и 44 ГГц;
- Наиболее широкий динамический диапазон и высочайшая точность для самых сложных сертификационных измерений;
- Невероятно высокая скорость измерений, благодаря сканированию во временной области на основе БПФ;
- Фильтры предварительной селекции с подключаемыми высокочастотными и узкополосными режекторными фильтрами;
- Анализ спектра в режиме реального времени с шириной полосы анализа 80 МГц и функцией спектрограммы;
- Мультиоконный режим отображения различных измерений на одном экране (MultiView) для наглядности и удобства.
Технические характеристики
| иапазон частот | R&S®ESW8 | от 2 Гц до 8 ГГц |
| R&S®ESW26 | от 2 Гц до 26,5 ГГц | |
| R&S®ESW44 | от 2 Гц до 44 ГГц | |
| Предел допускаемой основной относительной погрешности частоты опорного генератора | стандартно | +/- 1 x 10–7 |
| Опция R&S®ESW-B4 | +/- 3 x 10–8 | |
| Полосы пропускания | По уровню -3 дБ | от 1 Гц до 10 МГц |
| По уровню -6 дБ (ЭМС-фильтры) | 10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц | |
| Типы детекторов | Режим приемника | макс. пик, мин. пик, квазипиковый, среднеквадратичный; среднего значения; среднего значения с заданной постоянной времени (CISPR среднего значения), среднеквадратического значения с усреднением (CISPR среднеквадратического значения) |
| Измерительные функции APD (функция распределения вероятности амплитуд) | Минимальное значение измеряемой вероятности | 10-7 |
| максимальное время регистрации (измерения) | 120 с | |
| Диапазон регистрации (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Точка пересечения 3-го порядка (TOI) | ВЧ ослабление= 0 дБ, уровень 2 x -15 дБм, Δf > 5 x полоса разрешения, предварительная селекция выключена, предусилитель выключен | 10 МГц ≤ fin < 1 ГГЦ > +20 дБм, тип. 25 дБм |
| Точка компрессии 1 дБ | Ослабление ВЧ 0 дБ, преселектор и предусилитель ВЧ выключены | fin ≤ 3 ГГЦ, +15 дБм (ном.) |
| Фильтр предварительной селекции | ||
| Статус | Режим приемника | всегда включен |
| Режим анализатора | вкл/ выкл (по выбору) | |
| Количество фильтров предварительной селекции | 21 фильтр | |
| Предусилитель | подключаемый | |
| от 1 кГц до 8 ГГц | 20 дБ (ном.) | |
| от 150 кГц до 44 ГГц | 30 дБ (ном.) | |
| Отображаемый средний уровень шумов (DANL) | R&S®ESW8 (режим приемника, ослабление ВЧ 0 дБ, нагрузка 50 Ом, логарифм. масштабирование, ширина полосы разрешения 1 кГц, ширина видео полосы 1 Гц, преселекция вкл., предусилитель вкл.) | |
| 1 МГц ≤ f < 1 ГГц | < –165 дБм (тип. –168 дБм) | |
| Режим приемника | ||
| Сканирование во временной области | CISPR полоса B, от 150 кГц до 30 МГц, полоса разрешения 9 кГц, время измерения 100 мс, пиковый детектор | 110 мс (суммарное время измерения) |
| CISPR полоса B, от 150 кГц до 30 МГц, полоса разрешения 9 кГц, время измерения 1 с, квазипиковые детектор и детектор усреднения CISPR | 2 с (суммарное время измерения) | |
| CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 120 кГц, время измерения 10 мс, пиковый детектор | 620 мс (суммарное время измерения) | |
| CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 9 кГц, время измерения 10 мс, пиковый детектор | 840 мс (суммарное время измерения) | |
| CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения 120 кГц, время измерения 1 с, квазипиковый детектор | 80 с (суммарное время измерения) | |
| Суммарная погрешность измерений | ||
| Преселекция выключена | 10 МГЦ< f ≤ 3,6 ГГц | 0,27 дБ |
| Вес нетто без опций (ном.) | R&S®ESW8 | 20,6 кг |
| R&S®ESW26 | 22,1 кг | |
| R&S®ESW44 | 25,2 кг | |
Информация для заказа
| Наименование | Тип | Код заказа | |
| Измерительный приемник ЭМП, от 2 Гц до 8 ГГц | R&S®ESW8 | 1328.4100.08 | |
| Измерительный приемник ЭМП, от 2 Гц до 26,5 ГГц | R&S®ESW26 | 1328.4100.26 | |
| Измерительный приемник ЭМП, от 2 Гц до 44 ГГц | R&S®ESW44 | 1328.4100.44 | |
| Аппаратные опции | |||
| Термостатированный кварцевый генератор | R&S®ESW-B4 | 1328.5012.02 | |
| Управление внешним генератором | R&S®ESW-B10 | 1328.5006.02 | |
| Сменный жесткий диск вкл. встроенное ПО для R&S®ESW | R&S®ESW-B18 | 1328.4997.02 | |
| Предусилитель от 150 кГц до 8 ГГц | R&S®ESW-B24 | 1328.4980.08 | |
| Предусилитель от 150 кГц до 26,5 ГГц | R&S®ESW-B24 | 1328.4980.26 | |
| Предусилитель от 150 кГц до 44 ГГц | R&S®ESW-B24 | 1328.4980.44 | |
| Система защиты от записи на USB-накопители | R&S®FSW-B33 | 1313.3602.02 | |
| Программные опции | |||
| Система защиты от записи на внутренний жесткий диск | R&S®ESW-K33 | 1328.4916.02 | |
| Анализ в реальном масштабе времени | R&S®ESW-K55 | 1328.4968.02 | |
| Дополнительно | |||
| ПО для измерения ЭМС, базовая версия для гражданских и военных стандартов | R&S®EMC32-EB | 1300.7010.02 | |
| Опция автоматического испытания на помехоэмиссию для R&S®EMC32-EB | R&S®EMC32-K10 | 1117.6840.02 | |
