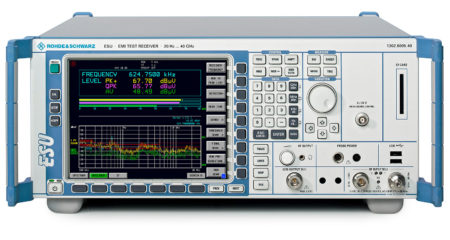

Rohde&Schwarz ESU

Измерительный приемник электромагнитных помех
Заказать

Регистрационный номер в Госреестре: 41971-09

R&S®ESU является измерительным приемником электромагнитных помех высшего класса для проведения измерений в полном соответствии со стандартом CISPR 16-1-1.

Описание

R&S®ESU является измерительным приемником электромагнитных помех высшего класса для проведения измерений в полном соответствии со стандартом CISPR 16-1-1. R&S®ESU удовлетворяет всем требованиям гражданских и военных стандартов на измерения электромагнитных помех. Прибор существует в трех исполнениях с диапазонами частот от 20 Гц до 8 ГГЦ, 26,5 ГГц и 40 ГГц.
Ключевые особенности:

  • Полное соответствие стандарту CISPR 16-1-1
  • FFT, RRC и канальные фильтры
  • Встроенный преселектор с широкими возможностями (может быть отключен в режиме анализа)
  • Встроенный предварительный усилитель 20 дБ до 3,6 ГГц (штатно)
  • Измерения во временной области (до 2 миллионов тестовых точек, время измерения ≥ 10 мкс на точку)
  • Поправочные коэффициенты (потери в кабелях, антенных преобразованиях) автоматически учитываются и задаются пользователем

Тестовый приемник электромагнитных помех

  • Полное соответствие стандарту CISPR 16-1-1
  • Анализ во временной области, например, для измерения кратковременных помех
  • Превосходные характеристики тракта радиочастоты
  • Режим приема с параллельным анализом промежуточной частоты в реальном масштабе времени
  • Встроенный преселектор с широкими возможностями (может быть отключен в режиме анализа)
  • Встроенный предварительный усилитель 20 дБ до 3,6 ГГц (штатно)
  • Широкий выбор детекторов, включая CISRP-AV и CISRP-RMS
  • Полосы измерений, соответствующие CISRP и MIL-STD
  • Задаваемые пользователем таблицы сканирования (до 10 поддиапазонов)
  • Частотное сканирование с параллельным использованием до 3 детекторов (до 2 миллионов тестовых точек за проход)
  • Второй ВЧ вход (макс. частота 1 ГГц с защитой от перегрузок)
  • Измерения во временной области (до 2 миллионов тестовых точек, время измерения ≥ 10 мкс на точку)
  • Полностью и частично автоматические измерения (предварительные измерения, уменьшение объема данных, окончательные измерения)

Анализатор спектра

  • Максимальный динамический диапазон и минимальные фазовые шумы
  • Очень низкая погрешность измерении
  • Время свипирования
    – для полосы > 10 Гц от 2,5 мс до 16 000 с
    – для нулевой полосы от 1 мкс до 16 000 с
  • Разрешение по частоте от 10 Гц до 10 МГц с шагом 1/2/3/5
  • FFT, RRC и канальные фильтры
  • Универсальные и разнообразные средства для лабораторных применении

Широкие функциональные возможности

  • Поправочные коэффициенты (потери в кабелях, антенных преобразованиях) автоматически учитываются и задаются пользователем
  • Сохранение установок и результатов испытаний на встроенном жестком диске или через локальную сеть или интерфейс USB (на передней и задней панели)
  • Современный процессор (Celeron M, ОС Windows XP Embedded) и передача данных по сети (GPIB, LAN, USB), функция удаленного рабочего стола
  • Дистанционное управление через GPIB или локальную сеть
  • Драйверы для LabView, LabWindows/CVI, инструмента автоматического конфигурирования VXI
  • Компактная конструкция (масса приблизительно 16 кг)

Технические характеристики

Краткие технические характеристики
R&S®ESU8R&S®ESU26R&S®ESU40
Диапазон частот
ВЧ-вход 1от 20 Гц до 8 ГГцот 20 Гц до 26.5 ГГцот 20 Гц 40 ГГц
ВЧ-вход 2от 20 Гц до 1 ГГцот 20 Гц до 1 ГГцот 20 Гц до 1 ГГц
Опорная частотастарение 1х10–7/год, по заказу 2х10–8/год
Чистота спектра<–120 дБн (1 Гц), тип. –123 дБн (1 Гц) на 10 кГц
Преселектор12 фильтров в диапазоне от 20 Гц до 3.6 ГГц, могут быть отключены в режиме анализатора
ПредусилительМожет быть подключен между преселектором и 1-м смесителем, усиление 20 дБ. Полоса от 1 кГц до 3.6 ГГц
Фильтр ПЧ
полоса по уров. -3 дБот 10 Гц до 10 МГц с кратностью шага 1/2/3/5
полоса по уров. -6 дБ10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц
Детекторы (в режиме приемника)макс. пиковый, мин. пиковый, среднеквадратичный, усредняющий, CISPR-AV, CISPR-RMS, квазипиковый
Отображаемый диапазонОтображаемый средний уровень шума +30 дБм
Интермодуляционные искажения
Искажения 3-го порядка (IP3) (без преселектора)>+17 дБмВт>+17 дБмВт>+17 дБмВт
Компрессия входного смесителя 1 дБ (<3.6 ГГц)+13 дБ номинал
Отображаемый среднийуровень шумарежим анализатора, ослабление ВЧ 0 дБ, ширина полосы разрешения 10 Гц, ширина видео полосы 1 Гц, нулевая полоса обзора
Без преселектора
1 МГц<-130 дБмВт<-130 дБмВт<-130 дБмВт
10 МГц<-143 дБм<-143 дБмВт<-143 дБмВт
1 ГГц<-143 дБмВт<-140 дБмВт<-140 дБмВт
8 ГГц<-140 дБмВт<-142 дБмВт<-140 дБмВт
13 ГГц<-140 дБмВт<-140 дБмВт
26 ГГц<-135 дБмВт<-135 дБмВт
40 ГГц<-128 дБмВт

Информация для заказа

НаименованиеТип устройстваКод заказа
Тестовый приемник от 20 Гц до 8 ГГцR&S®ESU81302.6005.08
Тестовый приемник от 20 Гц до 26.5 ГГцR&S®ESU261302.6005.26
Тестовый приемник от 20 Гц до 40 ГГцR&S®ESU401302.6005.40
Опорный генераторR&S®FSU-B41144.9000.02
Следящий генератор от 100 кГц до 3.6 ГГцR&S®FSU-B91142.8994.02
Управление внешним генераторомR&S®FSP-B101129.7246.03
Аттенюатор для R&S®FSU-B9R&S®FSU-B121142.9349.02
Сменный жесткий диск (флэш-карта)R&S®ESU-B181303.0400.06
Второй жесткий диск (флэш-карта) для R&S®ESU-B18R&S®ESU-B191303.0600.06
Предусилитель 30 дБ (от 100 кГц до 8 ГГц)R&S®ESU-B241157.2100.08
Предусилитель 30 дБ (от 100 кГц до 26,5 ГГц)R&S®ESU-B241157.2100.26
Предусилитель 30 дБ (от 100 кГц до 40 ГГц)R&S®ESU-B241157.2100.40
Программные опции
ПО для измерения зоны покрытияR&S®ESPI-K501106.4386.02
Сканирование во временной области (БПФ)R&S®ESU-K531305.8509.02
Измерительный демодулятор AM/FM-сигналовR&S®FS-K71141.1796.02
Внешние ПО
ПО для измерения электромагнитных помехR&S®EMC32-EB1300.7010.02
Автоматизированные измерения ЭМПR&S®EMC32-K101)1117.6840.02
  • Измерительный приемник электромагнитных помех R&S®ESU » r_s_esu (76,45 KB)
