Rohde&Schwarz ESRP
Измерительный приемник электромагнитных помех
Заказать
Регистрационный номер в Госреестре: 54075-13

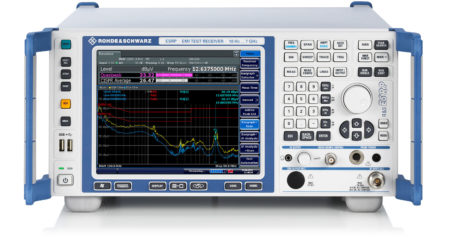

Приемник R&S® ESRP предназначен для диагностических измерений в процессе разработки, а также для проведения измерений при предварительной проверке на соответствие стандартам в целях подготовки оборудования к заключительным сертификационным испытаниям.
Описание
Приемник R&S® ESRP предназначен для диагностических измерений в процессе разработки, а также для проведения измерений при предварительной проверке на соответствие стандартам в целях подготовки оборудования к заключительным сертификационным испытаниям.
Прибор позволяет измерять уровни электромагнитных помех в частотном диапазоне от 10 Гц до 7 ГГц методом стандартного пошагового сканирования по частоте или сканирования во временной области на основе БПФ — метода, значительно ускоряющего измерения. В то же время R&S® ESRP служит эффективным полнофункциональным анализатором сигналов и спектра для лабораторных задач.
R&S® ESRP имеет простую структуру меню и оснащен интуитивно понятным сенсорным экраном.
Ключевые особенности:
- Измерительный приемник ЭМП и анализатор сигналов и спектра объединены в единый прибор
- Дополнительные опции: предварительный селектор и встроенный предварительный усилитель (R&S® ESRP-B2)
- Полосы разрешения в соответствии с CISPR, дополнительно: десятичные шаги от 10 Гц до 1 МГц (R&S® ESRP-B29)
- Взвешивающие детекторы: макс. пиковый, мин. пиковый, среднего значения, среднеквадратичный, квазипиковый, среднего значения с заданной постоянной времени и среднеквадратичный в соответствии с действующей редакцией CISPR 16-1-1
- Соответствующие стандарту измерения импульсных помех с частотой повторения ≥ 10 Гц (с опцией: предварительный селектор и встроенный предварительный усилитель R&S® ESRP-B2)
- Исключительно быстрое сканирование во временной области благодаря быстрому преобразованию Фурье (с опцией R&S® ESRP-K53)
- Автоматические тестовые процедуры
- Анализ ПЧ (с опцией R&S® ESRP-K56)
Технические характеристики
| Частота | ||
| Частотный диапазон | R&S® ESRP3 | от 9 кГц до 3,6 ГГц |
| R&S® ESRP3 с опцией R&S® ESRP-B29 | от 10 Гц до 3,6 ГГц | |
| R&S® ESRP7 | от 9 кГц до 7 ГГц | |
| R&S® ESRP7 с опцией R&S®ESRP-B29 | от 10 Гц до 7 ГГц | |
| Уровень | ||
| Макс. уровень ВЧ (синусоидальный сигнал) | ослабление ВЧ ≥ 10 дБ; предусилитель ВЧ выкл. ослабление ВЧ ≥ 10 дБ; предусилитель ВЧ вкл. | 30 дБмВт (= 1 Вт) 23 дБмВт (= 0,2 Вт) |
| Макс. импульсное напряжение | Ослабление ВЧ ≥ 10 дБ | 150 В |
| Макс. энергия импульса | ослабление ВЧ ≥ 10 дБ, 10 мкс | 1 мВт-с |
| Сжатие 1 дБ | ослабление ВЧ дБ; предусилитель и преселектор ВЧ выкл. | +3 дБмВт (ном. зн.) |
| ПЧ и полоса разрешения | ||
| режим анализатора (полоса обзора ≥ 10 Гц) и режим приемника | от 10 Гц до 10 МГц (–3 дБ), кратность 1, 2, 3, 5, 10 | |
| режимы анализатора и приемника | 200 Гц, 9 кГц, 120 кГц (–6 дБ), 1 МГц (полоса частот импульса) | |
| с опцией R&S® ESRP-B29 в режиме анализатора и приемника | дополнительно от 10 Гц до 100 кГц (–6 дБ), десятичные шаги | |
| Предварительная селекция(опция R&S® ESRP-B2) | в режиме анализатора может быть отключена | 16 фиксированных фильтров |
| Предварительный усилитель(опция R&S®ESRP-B2) | может быть включен или выключен | от 1 кГц до 7 ГГц, усиление 20 дБ (ном. зн.) |
| Время измерения | режим анализатора (время развертки) | |
| полоса обзора = 0 Гц | от 1 мкс до 16 000 с | |
| полоса обзора ≥ 10 Гц (развертка) | от 1 мс до 16 000 с | |
| полоса обзора ≥ 10 Гц (БПФ) | от 7 мкс до 16 000 с | |
| режим приемника (ступенчатое сканирование по частоте) | от 50 мкс до 100 с (на частоту) | |
| режим приемника (сканирование во временной области) | от 50 мкс до 100 с (на поддиапазон частот) | |
| Шаг по частоте | режим приемника (ступенчатое сканирование по частоте) | мин. 1 Гц |
| режим приемника (сканирование во временной области) | 0,25 × полоса частот ПЧ | |
| Детекторы | режим приемника | макс. пик; мин. пик; квазипиковый; среднеквадратичный; среднего значения; среднего значения с заданной постоянной времени (усреднение CISPR), усреднение RMS (CISPR-RMS) |
| Отображаемый средний уровень шума (DANL) | режим приемника, ном. зн., детектор среднего значения (AV), ослабление ВЧ 0 дБ, нагрузка 50 Ом | |
| Предусилитель ВЧ выкл. | ||
| 500 Мгц, полоса частот 120 кГц | < 6 дБмкВ | |
| 3 ГГц, полоса частот 1 МГц | < 17 дБмкВ | |
| Предусилитель ВЧ вкл. | ||
| 500 Мгц, полоса частот 120 кГц | < –7 дБмкВ | |
| 3 ГГц, полоса частот 1 МГц | < 5 дБмкВ | |
| Количество точек развертки (на измерительную кривую) | ||
| режим анализатора (станд.) | от 101 до 32 001 | |
| режим анализатора (ЭМП) | от 101 до 200 001 | |
| режим приемника | макс. 4 000 000 | |
| Суммарная погрешность измерений | синусоидальный сигнал, уровень от 0 дБ до –70 дБ ниже опорного уровня, сигнал/шум > 20 дБ, автом. выбор времени развертки, ослабление ВЧ 10 дБ, 20 дБ, 30 дБ, 40 дБ, предварительная селекция вкл., полоса обзора/полоса разрешения < 100, доверительный уровень 95 %, от +20 °C до +30 °C | |
| 9 кГц ≤ f < 3,6 ГГц | 0,47 дБ | |
| 3,6 ГГц ≤ f ≤ 7 ГГц | 0,57 дБ | |
Информация для заказа
| Наименование | Тип устройства | Код заказа | ||
| Семейство изделий | ||||
| Измерительный приемник ЭМП Измерения для предварительной проверки на соответствие стандартам — быстро и эффективно | R&S®ESRP | |||
| Модели прибора | ||||
| Измерительный приемник ЭМП от 9 кГц до 3,6 ГГц | R&S®ESRP3 | 1316.4500.03 | ||
| Измерительный приемник ЭМП от 9 кГц до 7 ГГц | R&S®ESRP7 | 1316.4500.07 | ||
| Программные опции | ||||
| Сканирование во временной области | R&S®ESRP-K53 | 1316.4639.02 | ||
| Анализ ПЧ | R&S®ESRP-K56 | 1316.4897.02 | ||
| Аппаратные опции | ||||
| Защищенный корпус | R&S®FSV-B1 | 1310.9500.02 | ||
| Предварительная селекция и предварительный усилитель ВЧ | R&S®ESRP-B2 | 1316.4700.02 | ||
| Прецизионный опорный термостатированный кварцевый генератор (ОСХО) | R&S®FSV-B4 | 1310.9522.02 | ||
| Прецизионный высокостабильный опорный термостатированный кварцевый генератор (ОСХО) | R&S®FSV-B4 | 1310.9522.03 | ||
| Следящий генератор от 100 кГц до 3,6 ГГц / 7 ГГц | R&S®FSV-B9 | 1310.9545.02 | ||
| Твердотельный жесткий диск (SSD, съемный) | R&S®ESRP-B18 | 1316.3555.03 | ||
| Запасной жесткий диск (HDD, съемный) | R&S®ESRP-B19 | 1316.3561.03 | ||
| Предусилитель ВЧ, от 9 кГц до 7 ГГц | R&S®FSV-B22 | 1310.9600.02 | ||
| Расширение частотного диапазона до 10 Гц, в том числе полосы разрешения фильтров ЭМС с декадными шагами | R&S®ESRP-B29 | 1316.4880.02 | ||
| Источник питания пост. тока напряжением 12 В | R&S®FSV-B30 | 1310.9897.02 | ||
- R&S®ESRP
Быстро и просто
» news_208_rus (486,50 KB)
