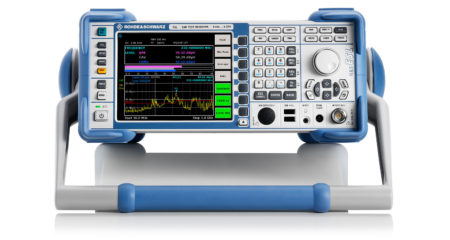

Rohde&Schwarz ESL

Описание

Тестовый приемник R&S®ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС согласно последним стандартам и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник R&S®ESL – это идеальный выбор в условиях ограниченного бюджета.
Ключевые особенности:

• Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС
• Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра
• Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний
• Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также среднего и среднеквадратического значений с постоянными времени согласно последней версии стандарта CISPR 16-1-1
• Компактный, легкий прибор, который может работать от батареи в случае мобильного применения

Высокоточные, воспроизводимые результаты измерений благодаря отличным ВЧ-характеристикам

• Погрешность по амплитуде: 0,5 дБ
• Точка компрессии по уровню 1 дБ: +5 дБмВт
• ВЧ-вход с защитой от импульсного напряжения: до 150 В (до 10 мВт)
• Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц)
• Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.)

Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками

• Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра
• Малые затраты на приобретение
• Наилучшие ВЧ-характеристики среди приборов данного класса
• Исчерпывающий набор измерительных функций и методов оценивания
• Недорогие, легко подключаемые опции

Интуитивно понятное управление как у всех тестовых приемников компании Rohde & Schwarz

• Настройки режима сканирования в понятном табличном представлении
• Возможность одновременного измерения с использованием нескольких детекторов
• Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами
• Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK
• Одновременное измерение с использованием до четырех детекторов
• Полосковый линейный индикатор с функцией удержания максимального значения MAX HOLD для более четкого представления измеренных значений

Простота модернизации, большой набор интерфейсов

• Подключение и работа с опциями без разборки прибора
• Дополнительные интерфейсы, расширяющие возможности применения тестового приемника R&S®ESL (опция R&S®FSL-B5 содержит выход видеосигнала, выход ПЧ, выход для управления источником шума, интерфейс дистанционного управления для V-сетей, интерфейс для датчиков мощности R&S®NRP-Zxx)

Легкий и компактный, подходит для монтажа, обслуживания и штатной работы

• Простота транспортировки благодаря компактным размерам и малому весу
• Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция)
• Измерение мощности с помощью датчиков R&S®NRP-Zxx
