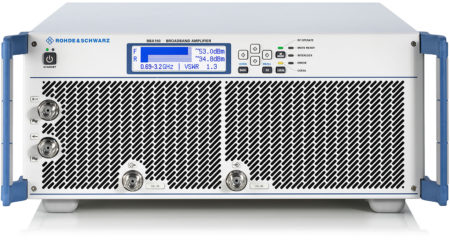

Rohde&Schwarz BBA150
Широкополосный усилитель мощности
Заказать
R&S®BBA150 – это семейство модульных гибких и современных широкополосных усилителей. Набор функций управления и контроля позволяет создавать на их базе очень компактные ЭМС-системы. В усилители серии R&S®BBA заложена возможность модификации под конкретные требования.
Описание
R&S®BBA150 – это семейство модульных гибких и современных широкополосных усилителей. Набор функций управления и контроля позволяет создавать на их базе очень компактные ЭМС-системы. В усилители серии R&S®BBA заложена возможность модификации под конкретные требования. Способность к расширению функциональности в максимальной степени защищает сделанные капиталовложения и обеспечивает готовность к будущим изменениям
Ключевые особенности:
- Полоса рабочих частот от 9 кГц до 6 ГГц
- Выходная мощность до 3 кВТ
- Устойчивость к 100% рассогласованию
- Подходит для амплитудной, частотной, фазовой и импульсной модуляции (в зависимости от типа входного сигнала)
- Системный контроллер с обновляемым программным обеспечением для осуществления гибкого управления и дополнительные опции для конфигурирования
- 19-дюймовый корпус, подходит для крепления в стойке
- Широкий диапазон допустимых напряжений питания (100 – 415 В переменного тока)
- Трехлетняя гарантия
Технические характеристики
| Частотные диапазоны | R&S®BBA150 | 9 кГц – 250 МГц 80 МГц – 1 ГГц 800 МГц – 3 ГГц 2,5 ГГц – 6 ГГц |
| Номинальная выходная мощность | 9 кГц – 250 МГц 80 МГц – 1 ГГц 800 МГц – 3 ГГц2,5 ГГц – 6 ГГц | 125 Вт – 2,5 кВт 70 Вт – 3 кВт 30 Вт – 400 Вт15 Вт – 200 Вт |
| Номинальная выходная нагрузка | 50 Ом | |
| Неравномерность усиления | +/- 2 дБ…3,5 дБ | |
| Диапазон регулировки усиления | > 15 дБ | |
| Паразитный сигнал | макс. -65 дБн | |
| Возможные типы модуляции | АМ, ЧМ, ФМ, ИМ | |
| Входной/ Выходной импеданс | 50 Ом | |
| Уровень входного сигнала для при номинальной выходной мощности | -3,4 дБм | |
| Максимальный уровень входного сигнала | 0 В (DC) | |
| Устойчивость к рассогласованию по входу / по выходу | 100% | |
| Выходной импеданс | 50 Ом | |
| Устойчивость к рассогласованию по выходу | 100% | |
| ВЧ-порты и порты измерений (в зависимости от модели) | ||
| Входной ВЧ-порт | N (f) | |
| Выходной ВЧ-порт | до 400 Вт 700 – 1000 Вт 1,3 – 3 кВт | N (f) 7/16 (f) 1 5/8″ EIA (f) |
| ВЧ-порт измерений | N (f) | |
| Порт регистрации измерений | N (f) | |
| Интерфейсы | Стандартно Опционально (BBA-B101) | Ethernet GPIB |
| Питание | (в зависимости от модели) | от 100 до 415 В (преем. тока) |
| Потребляемая мощность | (в зависимости от модели) | от 300 ВА до 17 кВА |
| Габаритные размеры (для 19” стойки) | (в зависимости от модели) | от 4 HU до 35 HU |
| Масса | (в зависимости от модели) | от 11 кг до 315 кг |
Информация для заказа
| Однодиапозонные усилители мощности | ||
| Частотный диапазон от 9 кГц до 250 МГц | ||
| 125 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A125 |
| 160 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A160 |
| 200 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A200 |
| 400 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A400 |
| 700 Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-A700 |
| 1300 Вт, воздушное охлаждение, высота базового блока 20 HU | R&S®BBA150 | BBA150-A1300 |
| 2500 Вт, воздушное охлаждение, высота базового блока 35 HU | R&S®BBA150 | BBA150-A2500 |
| Частотный диапазон от 80 МГц до 1 ГГц | ||
| 70 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-BC70 |
| 125 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-BC125 |
| 160 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-BC160 |
| 250 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-BC250 |
| 500 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-BC500 |
| 1000 Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-BC1000 |
| 1250 Вт, воздушное охлаждение, высота базового блока 20 HU | R&S®BBA150 | BBA150-BC1250 |
| 1500 Вт, воздушное охлаждение, высота базового блока 20 HU | R&S®BBA150 | BBA150-BC1500 |
| 2000 Вт, воздушное охлаждение, высота базового блока 20 HU | R&S®BBA150 | BBA150-BC2000 |
| 3000 Вт, воздушное охлаждение, высота базового блока 35 HU | R&S®BBA150 | BBA150-BC3000 |
| Частотный диапазон от 690 МГц до 3,2 ГГц | ||
| 30 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D30 |
| 60 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D60 |
| 110 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D110 |
| 200 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D200 |
| 400 Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-D400 |
| 800 Вт, воздушное охлаждение, высота базового блока 20 HU | R&S®BBA150 | BBA150-D800 |
| Частотный диапазон от 2.5 ГГц до 6 ГГц | ||
| 15 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-E15 |
| 30 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-E30 |
| 60 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-E60 |
| 100 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-E100 |
| 200 Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-E200 |
| Двухдиапозонные усилители мощности | ||
| Частотный диапазон от 9 кГц до 250 МГц и от 80 МГц до 1 ГГц | ||
| 125Вт/70Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A125BC70 |
| 125Вт/125Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A125BC125 |
| 125Вт/250Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A125BC250 |
| 160Вт/160Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A125BC160 |
| 200Вт/70Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A200BC70 |
| 200Вт/125Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A200BC125 |
| Частотный диапазон от 9 кГц до 250 МГц и от 80 МГц до 400 МГц | ||
| 125Вт/125Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A125B125 |
| 160Вт/160Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-A160B160 |
| Частотный диапазон от 800 МГц до 3 ГГц и от 2.5 ГГц до 6 ГГц | ||
| 30Вт/15Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D30E15 |
| 30Вт/30Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D30E30 |
| 60Вт/15Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D60E15 |
| 60Вт/30Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D60E30 |
| 60Вт/60Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D60E60 |
| 110Вт/30Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D110E30 |
| 110Вт/60Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D110E60 |
| 110Вт/100Вт, воздушное охлаждение, высота базового блока 4 HU | R&S®BBA150 | BBA150-D110E100 |
| 200Вт/60Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-D200E60 |
| 200Вт/100Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-D200E100 |
| 200Вт/200Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-D200E200 |
| 400Вт/60Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-D400E60 |
| 400Вт/100Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-D400E100 |
| 400Вт/200Вт, воздушное охлаждение, высота базового блока 12 HU | R&S®BBA150 | BBA150-D400E200 |
| Дополнительные опции и принадлежности | ||
| Дистанционное управление через GPIB | R&S®BBA-B101 | 5355.8250.02 |
| Дистанционное управление через GPIB для стойки до 30 HU | R&S®BBA-B101 | 5355.8250.03 |
| Дистанционное управление через GPIB для стойки более 30 HU | R&S®BBA-B101 | 5355.8250.04 |
| Переключатель ВЧ входа (1:2 или 2:1, N) | R&S®BBA-B110 | 5355.8866.02 |
| Переключатель ВЧ входа (1:6, N) | R&S®BBA-B116 | 5355.8950.02 |
| Переключатель ВЧ выхода (2:1 или 1:2, N) | R&S®BBA-B120 | 5355.8795.02 |
| Переключатель ВЧ выхода (2:2, 7/16) | R&S®BBA-B121 | 5355.8895.02 |
| Переключатель ВЧ выхода (6:1, N) | R&S®BBA-B126 | 5355.8995.02 |
| Быстрое подавление усиления | R&S®BBA-B130 | 5355.8114.02 |
| Система защитной входной блокировки | R&S®BBA-B132 | 5353.9236.03 |
| ВЧ-порты измерения прямого и отраженного сигнала (на передней панели) | R&S®BBA-B140 | 5355.8837.02 |
| ВЧ-порты измерения прямого и отраженного сигнала (на задней панели) | R&S®BBA-B140 | 5355.8837.03 |
| Порты регистрации измерений прямого и отраженного сигнала (на передней панели) | R&S®BBA-B141 | 5355.8850.02 |
| Порты регистрации измерений прямого и отраженного сигнала (на задней панели) | R&S®BBA-B141 | 5355.8850.03 |
| РЧ переключатель порта сэмплирования (2 × 2 :1, N) | R&S®BBA-B142 | 5355.8872.02 |
| РЧ переключатель порта сэмплирования (2 × 6 :1, N) | R&S®BBA-B146 | 5355.8972.02 |
| Интерфейс входа/выхода для управления SCPI-командами | R&S®BBA-B160 | 5355.8889.02 |
| Комплект фальш-панелей (заглушка) для стойки высотой хHU | R&S®ZR1-BP01 | 5353.9559.хх |
| Rack: высота хх HU, глубина 800 мм | R&S®KG-A800 | 5354.0503.хх |
| Rack-колеса (4 шт) | R&S®ZR1-RW | 5353.9707.03 |
| Кронштейны измерительной стойки (Rackmounting Brackets) | R&S®ZR1-RA02 | 5355.8208.00 |
| Установочные кронштейны (Mounting Rails) для R&S®BBA150 | R&S®ZR1-SLR03 | 5355.8220.хх |
| Стандартные установочные кронштейны | R&S®ZR1-SLR02 | 5353.9565.02 |
| Шнур питания | R&S®ZR1-PSEA | 5355.8514.02 |
- Широкополосные усилители мощности R&S BBA130, BBA150, BBL200
Информационный буклет
» r_s_broadband_amplifiers_rus_v100 (2,42 MB)
