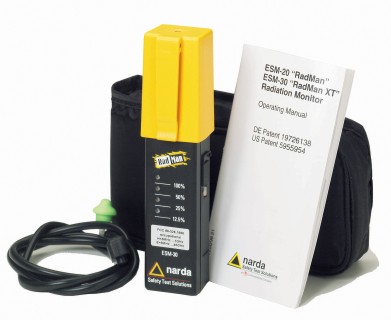

Narda RadMan / RadMan XT
Бытовой измеритель излучения электромагнитного поля
RadMan и RadMan XT обеспечивают своевременное оповещение о нахождении в зоне электромагнитных полей. Версии прибора разработаны по требованиям различных национальных и международных стандартов.
Описание
Своевременное оповещение об угрозе от присутствия сильных электромагнитных полей. Антенны и радиолокационное оборудование, а также устройства, создающие сильные электромагнитные поля при сварке, нагревании или спайке материалов, являются типичными источниками опасных полей. RadMan и RadMan XT обеспечивают своевременное оповещение о нахождении в зоне электромагнитных полей. Этот прибор также можно использовать, как бытовой измеритель электромагнитного излучения.
Оповещение и индикация
Предупредительный зуммер издает громкий сигнал при превышении 50% от допустимого порога излучения. Входящий в состав наушник – идеальное средство для работы в зонах с высокой зашумленностью. 4-х уровневый светодиодный индикатор RadMan / RadMan XT обеспечивает индикацию приближенного значения силы измеряемого поля с шагом 12,5%, 25%, 50% и 100% излучаемой мощности.
Соответствие стандарту
Профилированная частотная характеристика датчиков позволяет установить соответствие необходимому стандарту. Больше нет необходимости настраивать порог срабатывания сигнализатора по частоте источника поля или сервиса. Он автоматически настраивается для всего диапазона частот. Разные версии RadMan и RadMan XT удовлетворяют требованиям различных национальных и международных стандартов.
Функционирование независимо от удаленности
Применительно к ближнему полю излучения нельзя говорить о наличии постоянной связи между электрическим и магнитным полями. RadMan и RadMan XT имеют сенсоры для электрического (Е) и магнитного (Н) полей для своевременного оповещения в независимости от удаленности от источника.
Минимальное влияние тела человека
Персональные мониторы лучше всего носить поверх одежды. Для уменьшения отражения, вызываемого телом пользователя, желтый колпачок на RadMan и RadMan XT включает специальный радиочастотный абсорбер. Абсорберный колпачок может быть установлен на противоположной стороне корпуса измерителя для проведения изотропного (ненаправленного) измерения.
RadMan XT позволяет вести запись полученных результатов
RadMan XT непрерывно записывает результаты измерений для электрических и магнитных полей, добавляя временные метки к каждой записи. Одновременно можно хранить более 1600 записей. Когда память заполнена, новые данные просто записываются поверх существующих, наиболее старых данных.
Сфера применения RadMan / RadMan XT
Мониторинг радиочастотных сигналов (производственные ограничения) Мобильная связь, телефонная связь, радиовещание, использование в промышленности и других сферах с рабочим диапазоном частот, предусмотренным для RadMan и RadMan XT (с функцией записи данных). Датчики для электрических и магнитных полей настраиваются таким образом, чтобы удовлетворить требованиям более высоких уровней двухуровневых стандартов, например “Контролируемый”, “Производственный” или “Радист”.
- Мониторинг радиочастотных сигналов (ограничения для общественных мест)
- Радиочастотные сигналы в зоне сильных полей со сверхнизкими частотами
- Мониторинг импульсных радиолокационных сигналов
- Поиск утечек
Характеристики
| RadMan / RadMan XT / RadMan XT ELF Immune | ||
| Тип частотной характеристики | Профилированная | |
| Светодиодные индикаторы | 12,5%, 25%, 50%, и 100% от Стандарта | |
| Порог срабатывания сигнализатора | 50 % от Стандарта | |
| Уровень поражения | 20 дБ выше стандартного значения, но не более чем 10 кВ/м или 26,5 А/м | |
| Пиковый уровень поражения | 40 дБ выше стандартного значения для длительности импульса < 10 мкс | |
| Датчики | Электрическое и магнитное поле (без магнитного поля для Общественного стандарта) Диодный датчик | |
| Направленность | Изотропная (трехмерная) | |
| Чувствительность | 6 % от Стандарта | |
| Погрешность | ||
| Плоскостность частотной характеристики | Магнитное поле | ±3 дБ |
| Электрическое поле | ±3 дБ (до 3 ГГц) +4/*3 дБ (3 ГГц – 10 ГГц) +6/*3 дБ (10 ГГц – 18 ГГц) +6/*10 дБ (18 ГГц – 40 ГГц) | |
| Изотропное измерение | +4/*2 дБ (27 МГц – 500 МГц) | |
| Серия | RadMan XT | RadMan XT ELF Imm | RadMan | |
| Устойчивость к сверхнизким частотам при 50/60 Гц | 1 кВ/м | 100 кВ/м | 1 кВ/м | |
| Запись данных | Число записей | 1638 | Не поддерживается | |
| Частота сохранения данных | 1 с, 2 с, 5 с, 10 с, 1 мин, 3 мин (по умолчанию: 1 мин) | |||
| Время записи при частоте 1 запись/мин | 27,3 часа | |||
| Основные характеристики | ||||
| Частота калибровки | 100 МГц (200 МГц для версий IEEE /05, /55) | |||
| Периодичность калибровки | 36 месяцев | |||
| Тип батареек / время работы от батареек (ориентировочное) | 2 щелочных батарейки типа AAA, 200 часов при выключенных светодиодных индикаторах и сигнализаторах | |||
| Диапазон температур | Во время работы | -10 °C * +55 °C | ||
| Вне времени работы (при транспортировке) | -40 °C * +70°C | |||
| Влажность | 5 – 95%, без конденсации абсолютная влажность <29 г/м2 (IEC 60721*3*2 класс 7K2) | |||
| Размеры (с абсорберным колпачком) | 37 x 41 x 163 мм | |||
| Вес | 130 г | |||
