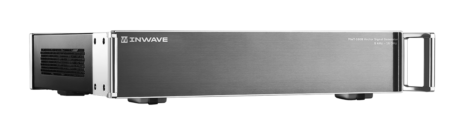

INWAVE MWT-160B
Векторный генератор сигналов
MWT-160B – серия векторных генераторов сигналов российского производства. Диапазон частот от 8 кГц до 6/10/16 ГГц в зависимости от модели. Генераторы формируют модулированный сигнал с шириной полосы до 150 МГц для внутренней модуляции и до 1,8 ГГц для внешней модуляции.
Описание
Векторные генераторы серии MWT-160B обеспечивают формирование сложных цифровых ВЧ сигналов в диапазоне частот до 16 ГГц. Управление генератором осуществляется с внешнего ПК через сеть Ethernet или опционально со встроенного ПК с сенсорным дисплеем
Ключевые особенности
- Диапазон рабочих частот 8 кГц- 6/10/16 ГГц (опции)
- Выходная мощность до 2 Вт на согласованной нагрузке
- Синтезатор частот генератора построен с использованием классической схемы ФАПЧ
- Ширина полосы модулированного сигнала до 150 МГц
- Символьная скорость до 150 Мсимв/с
- ЦАП 16 бит 1.2 ГГц
- Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
- Интерфейс ввода-вывода 1 Гбит/c (Ethernet)
Область применения
Разработка, производство радиоэлектронного оборудования. Генерация тестовых сигналов для современных цифровых систем радиосвязи.
Технические характеристики
| Диапазон рабочих частот | 8 кГц – 6/10/16 ГГц (опции) |
| ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор) | 150 МГц |
| ширина полосы модулированного сигнала (внешний IQ вход) | 140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц |
| уровень фазовых шумов на отстройке 10 кГц от несущей | -109 (-107) дБн/Гц несущая 1 ГГц
|
| максимальная выходная мощность на частоте 1 ГГц | 2 Вт |
| шаг установки выходной мощности | 0.5 дБ |
| уровень гармонических искажений при выходной мощности -10 дБм | -51 дБн |
| уровень негармонических искажений | -70 (-60) дБн |
| встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK |
| источник модулирующего сигнала | Встроенный генератор ПСП, последовательность, задаваемая пользователем |
| интерфейс ввода данных и управления | 1 Гбит/с Ethernet (SFP) |
Информация для заказа
| Тип | Описание |
| MWT-160B | Векторный генератор сигналов 8 кГц – 6/10/16 ГГц |
| Опции и аксессуары: | |
| MWT-OCXO | Термостатированный опорный генератор (OCXO) |
| MWT-EXTIQ | Внешний I/Q вход (ширина полосы модулированного сигнала 2 ГГц при f < 6ГГц, 7 ГГц при f ≥ 6 ГГц) |
| MWT-АМ | Аналоговая модуляция |
| MWT-HP | Выходная мощность 2 Вт (базовая 0.5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
