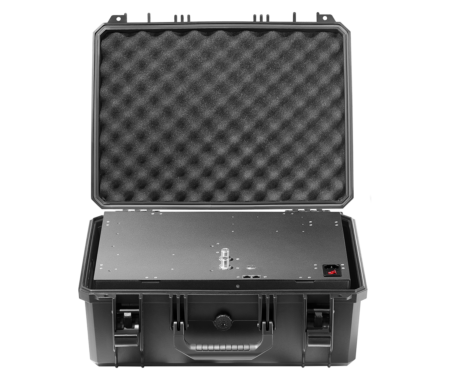

INWAVE MWR-135UPR-2
Измерительный приемник двухканальный
MWR-135UPR-2 – серия измерительных приемников российского производства. Диапазон частот от 8 кГц до 4/8,5/10/13,5 ГГц в зависимости от модели. Приемники содержат два когерентных измерительных канала. Серия предназначена для работы в полевых условиях с дистанционным управлением.
Описание
Новая архитектура измерительных приемников серии MWR-135UPR-2 позволяет получить одновременно высокую избирательность (90 дБ ном.), широкую максимальную полосу приема (260 МГц), низкий уровень паразитных составляющих (-90 дБн ном.).Гетеродин приемника построен с использованием схемы прямого цифрового синтеза частоты (DDS) и модифицированной схемы ФАПЧ, осуществляющей понижение частоты за счет смесителей вместо делителей. Это обеспечило низкий уровень фазовых шумов (-139 дБн/Гц ном. на отстройке 10 кГц от несущей 1 ГГц), позволяющий осуществлять прием маломощных сигналов вблизи мощных мешающих сигналов, а также высокую скорость перестройки.
Ключевые особенности
- Диапазон рабочих частот 8 кГц-4/8,5/10/13,5 ГГц (опции)
- Анализ спектра в реальном времени в полосе 260 МГц.
- Минимальная полосу разрешения (RBW) 0.1 Гц, что расширяет возможности по работе с маломощными и сверхузкополосными сигналами
- Интерфейс ввода-вывода данных со скоростью 10 Гб/c (Ethernet SFP+) для передачи в реальном времени временных выборок, комплексных или вещественных спектров сигналов с шириной полосы до 130 МГц на устройство хранения или систему обработки. Длительность записи ограничена объемом внешнего устройства хранения.
- Встроенная DDR-память выборок объемом 67,108,864 отсчетов для записи сигналов в полосе до 260 МГц.
- Программирование ПЛИС доступно пользователю (Kintex-7).
Область применения
Разработка, производство радиоэлектронного оборудования. Измерения ЭМС. Стационарный радиоконтроль.
Технические характеристики
| Диапазон рабочих частот | 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции) |
| Чувствительность при 25°C | 163 дБм/Гц |
| Избирательность | 90 дБ |
| Динамический диапазон | 147 дБ |
| Точка компрессии 1дБ по входу, при выключенном входном аттенюаторе | -13 дБм (-16 дБм) |
| Диапазон ослаблений входного аттенюатора | 0 … 31.5 дБ, шаг 0.5 дБ |
| Уровень фазовых шумов на отстройке 10 кГц от несущей | -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц, -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц |
| Скорость сканирования при спектральном разрешении 100 кГц | 28 ГГц/с |
| Число каналов антенного переключателя | 2 |
| Максимальная полоса приема | 260 МГц |
| Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц | 260 МГц |
| Минимальная полоса разрешения | 0.1 Гц |
| Объем внутренней памяти РПУ | 2 ГБ (67108864 отсчетов) |
| Интерфейс вывода данных | 10 Гбит/с Ethernet (SFP+) |
| Формат вывода данных | Вещественный спектр (дБм), комплексный спектр, временная выборка (I/Q) |
Информация для заказа
| Тип | Описание |
| MWR-135UPR-2 | Измерительный приемник двухканальный 8 кГц – 4 | 8.5 |10 | 13.5 ГГц |
| Опции и аксессуары: | |
| MWR-OCXO | Термостатированный опорный генератор (OCXO) |
| MWR-ULPN | Ультранизкий фазовый шум (-139дБн/Гц на отстр.10кГцот 1ГГц) |
| MWR-SW | Антенный переключатель (суммарно до 4 антенн к РПУ) |
| MWR-DDR | DDR-память объемом 2Гб с максимальной полосой записи 130 МГц |
| MWR-DDR+ | DDR-память объемом 2Гб с максимальной полосой записи 260 МГц |
| MWR-RT | Анализ спектра в реальном времени |
| MWR-UVSA | Векторный анализ сигналов со всеми априорно неизвестными параметрами |
| MWR-AMFM | Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut |
| MWR-EMI | Набор ЭМИ фильтров |
| MWR-UPR | Доступ пользователя к программированию ПЛИС |
