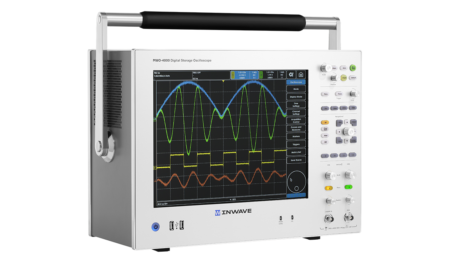

INWAVE MWO-4000
Осциллограф цифровой
Заказать
MWO-4000 – осциллограф цифровой российского производства. Максимальная полоса пропускания 1,5 ГГц. 2 канала.
Описание
Осциллографы цифровые MWO-4000 имеют полосу пропускания 1,5 ГГц, 1 или 2 канала с разрешающей способностью 12 бит. Опционально в осциллографах реализована функция анализа спектра в режиме реального времени с полосой до 400 МГц.
Ключевые особенности
- Полоса пропускания 1.5 ГГц
- Частота дискретизации 4 ГГц
- Разрядность 12 бит
- Максимальная глубина записи 2 миллиарда отсчетов (4 ГБ)
- 6 классов параметризуемых триггеров
- 18 типов курсорных и автоматических измерений
- 22 типа математических функций возможностью одновременного отображения до 32 графиков функций
- Режим поиска событий
- Опция анализатора спектра (полоса разрешения (RBW) от 0.1 Гц, скорость сканирования до 20 ГГц/с) с частотным диапазоном от 8 кГц до 8 ГГц
- Опция анализа спектра реального времени с мгновенной полоса обзора 400 МГц
- 15.1” графический сенсорный мультитач-дисплей для подробного и удобного анализа сигналов
- Режим регулируемого послесвечения
- Опция встроенного частотомера
- Опция «доступ пользователя к программированию ПЛИС»
Область применения
Разработка, производство радиоэлектронного оборудования.
Технические характеристики
| Число каналов | 1 или 2 (опция) канала, вход внешнего триггера |
| Максимальное входное напряжение | 400 В пик-пик, 300 В ср.-кв. при импедансе 1 МОм 5 В ср. кв. при импедансе 50 Ом |
| Разрешающая способность по вертикали | 12 бит |
| Максимальная полоса пропускания | 1.5 ГГц |
| Максимальная частота дискретизации | 4 ГГц |
| Время нарастания переходной характеристики | не более 300 пс |
| Диапазон установки коэффициентов развертки | от 500 пс/дел до 50 с/дел |
| Скорость захвата осциллограмм (в режиме сегментированной памяти) | 15 млн. осц/с |
| Максимальная глубина записи | 2 млрд. отсч. по 16 бит (4 ГБ) |
| Сегментированная память | до 1000 сегментов, время готовности менее 1 мкс |
| Полоса единичного анализа в режиме анализатора спектра реального времени | 800 МГц при RBW 250 кГц |
| Режимы | основной, увеличения, прокрутки, XY, с усреднением, сегментированная память |
| Виды запуска | по фронту, по двум фронтам, по длительности импульса, по времени нарастания/ спада, по вырожденному импульсу, по времени установления/удержания |
| Внешние интерфейсы | 1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов |
| Курсорные и автоматические измерения | напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса, время нарастания, время спада, разность фаз между кан |
| Возможность удаленного управления | с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux |
Информация для заказа
| Тип | Описание |
| MWO-4000 | Осциллограф цифровой |
| Опции и аксессуары: | |
| MWO-2CH | Двухканальное исполнение |
| MWO-OCXO | Термостатированный опорный генератор (OCXO) |
| MWO-RC | Удаленное управление |
| MWO-DDR | DDR-память 4 ГБ (до 2 млрд. отсчетов) |
| MWO-SM | Сегментированная память |
| MWO-UPR | Доступ пользователя к программированию ПЛИС |
| MWO-SA | Анализатор спектра (8 кГц – 8 ГГц) |
| MWO-RT | Анализ спектра в реальном времени |
| MWO-FC | Встроенный частотомер |
