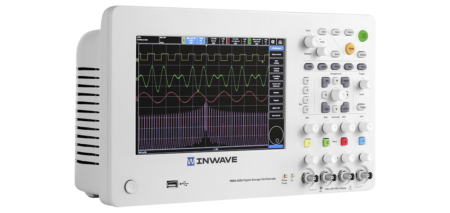

INWAVE MWO-1000

Осциллограф цифровой
Заказать

MWO-1000 – осциллограф цифровой российского производства. Максимальная полоса пропускания 200 МГц. 4 канала

Описание

Осциллографы цифровые MWO-1000 имеют полосу пропускания 200 МГц. 1, 2 или 4 канала в зависимости от комплектации. Сенсорный цветной дисплей диагональю 10,1 дюйма.

Ключевые особенности

  • Доступен в 1, 2, 4-канальном исполнении
  • Максимальная полоса пропускания 200 МГц
  • Максимальная частота дискретизации 1 ГГц
  • Максимальная глубина записи 1 млн. отсчетов
  • 2 класса параметризуемых триггеров
  • 18 типов курсорных и автоматических измерений
  • 22 типа математических функций возможностью одновременного отображения до 4 графиков функций
  • Режим поиска событий
  • 1 Гбит/с Ethernet интерфейс ввода-вывода для удаленного управления и соединения с внешней системой хранения.
  • 10.1” графический сенсорный мультитач-дисплей удобного анализа сигналов
  • Режим регулируемого послесвечения

Область применения

Разработка, производство и ремонт радиоэлектронного оборудования.

Технические характеристики

Число каналов1/2/4 (опции) канала, вход

внешнего триггера

Максимальное входное напряжение320 В пик-пик, 230 В ср.-кв. при импедансе 1 МОм со внешним шумом 1:10

32 В пик-пик, 23 В ср.-кв. при импедансе 1 МОм на входном разъеме

5 В ср. кв. при импедансе 50 Ом

Разрешающая способность по вертикали8 бит
Максимальная полоса пропускания200 МГц
Максимальная частота дискретизации1 ГГц на канал (в режиме 2 канала)

500 МГц на канал (в режиме 4 канала)

Время нарастания переходной характеристикине более 2,5 нс
Диапазон установки коэффициентов разверткиот 2 нс/дел до 50 с/дел
Скорость захвата осциллограмм (в режиме сегментированной памяти)120 тыс. осциллограмм/с
Максимальная глубина записи1 млн. отсчетов/канал
Сегментированная памятьдо 1000 сегментов,

время готовности

менее 19 мкс

Полоса единичного анализа в режиме анализатора спектра реального времени800 МГц при RBW 250 кГц
Режимыосновной, увеличения, прокрутки, XY, с усреднением, сегментированная память
Виды запускапо фронту, по двум фронтам,

по длительности импульса

Внешние интерфейсы1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов
Курсорные и автоматические измерениянапряжения: размах (пик-пик), максимум,

минимум, амплитуда, вершина, основание,

положительный выброс на фронте;

времени: период, частота, ширина положительного импульса, ширина отрицательного импульса

Возможность удаленного управленияс использованием протокола SCPI и приложений для ОС Windows, GNU/Linux

Информация для заказа

ТипОписание
MWO-1000Осциллограф цифровой
Опции и аксессуары:
MWO-2CHДвухканальное исполнение
MWO-4CHЧетырехканальное исполнение
MWO-RCУдаленное управление
MWO-SMСегментированная память
  • Оциллограф цифровой

    Описание

    » MWO-1000 (344,47 KB)
