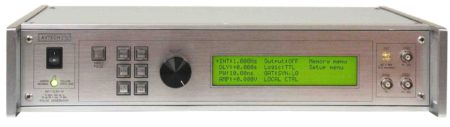

Avtech AV-1030-B
Генератор импульсов общего назначения
Семейство генераторов AV-1030 предлагает очень высокую производительность в формате лабораторного прибора общего назначения. AV-1030-C использует органы управления на передней панели для установки параметров.
Описание
Семейство генераторов AV-1030 предлагает очень высокую производительность в формате лабораторного прибора общего назначения. AV-1030-C использует органы управления на передней панели для установки параметров. AV-1030-B имеет клавиатуру на передней панели, ЖК дисплей и порты управления IEEE-488.2 и RS-232 (Ethernet порт – опция).
AV-1030-B обеспечивает время нарастания импульса 300 пс, частоту повторения до 10 МГц, амплитуду до 5 В и длительность импульсов от 10 нс до 1 мс с низким джиттером и переменной задержкой.
Модель оснащена выходами с логическими уровнями TTL/ECL, сигнал на которых повторяет сигнал основного выхода по времени, но имеет фиксированную амплитуду.
Запуск выходного сигнала AV-1030-B осуществляется одним из четырех способов: внутренним опорным генератором, внешним импульсом TTL, кнопкой на передней панели или компьютерной командой.
Технические характеристики
| Характеристика | Значение |
| Vвых (макс.) | ±5В |
| Нагрузка | 50 Ом |
| Частота следования импульсов (макс.) | 10 МГц |
| Длительность импульса | 10 нс – 1 мс |
| Время нарастания (20%-80%) | 0,3нс |
| Коэффициент заполнения (макс.) | 10% |
| Смещение по постоянному току | нет |
| Режим парных импульсов | нет |
| GPIB | да |
| Ethernet | опция |
Компания Avtech Electrosystems Ltd. в настоящее время выпускает более 500 стандартных моделей импульсных генераторов и драйверов лазерных диодов. Если вы не нашли нужного генератора импульсов среди представленных на нашем веб-сайте, попробуйте подобрать генератор по требуемым параметрам на сайте производителя.
Информация для заказа
| Наименование | Номер для заказа | Примечание |
| Генератор импульсов общего назначения | AV-1030-B | Базовая модель. Приборы с суффиксом -B имеют интерфейсы IEEE-488.2 GPIB, RS-232. Кабель GPIB 2 метра включен в комплект поставки. |
| Наборы аксессуаров | ||
| Рекомендуемый набор (аттенюаторы и нагрузки) | -AK1 | Опция. Состав: 3 аттенюатора SMA, 18 ГГц, 2 Ватта (10, 20 и 30 дБ) и две нагрузки 50 Ом, 1 ГГц, 1 Ватт (1- SMA, 1 – BNC) |
| Рекомендуемый набор (коаксиальные кабели и адаптеры) | -AK8 | Опция. Рекомендуется для моделей с выходным разъемом SMA. Состав: 1 коаксиальный кабель 12 дюймов SMA-M/SMA-M PE-SR405FL, 1 коаксиальный кабель 12 дюймов SMA-M/SMA-M RG-316, 1 коаксиальный кабель 36 дюймов SMA-M/SMA-M RG-316, 1 коаксиальный кабель 24 дюйма SMA-M/BNC-M RG-316, 1 коаксиальный кабель 36 дюймов BNC-M/BNC-M RG58C/U, 1 адаптер SMA-F – BNC-M, 1 адаптер SMA-M – BNC-F, 1 адаптер SMA-F – SMA-F, 1 адаптер SMA-F – пайка |
| Опции интерфейсов управления | ||
| Порт Ethernet для управления с использованием VXI-11.3, ssh, telnet, web | -VXI | Опция. Разъем Ethernet на задней панели для дистанционного управления через VXI-11.3, ssh, telnet и http (web) протоколы. В частности, VXI-11.3 позволяет использовать программное обеспечение LabView для управления прибором через стандартные драйверы VISA вместо устаревшего GPIB подключения. |
| Другие опции | ||
| Комплект для крепления в стойку | -R5 | Опция. Только для моделей шириной 17″. См. спецификацию. (Все модели с индексом -B – 17″) |
| Дополнительный кабель GPIB, 1 метр | -X1 | Опция. |
| Дополнительный кабель GPIB, 2 метра | -X2 | Опция. |
| Дополнительный кабель GPIB, 4 метра | -X4 | Опция. |
| Кабель питания для Европы, Кореи, Индонезии, России | -AC2 | Опция. CEE 7/7 Schuko, 230В, 50 Гц. |
| Кейс для перевозки (сертифицированный АТА) | -ATA3 | Опция. Поставка прибора в ударозащищенном транспортном кейсе ATA вместо стандартной картонной упаковки. Кейс далее может использоваться для хранения. Данная опция рекомендуется для отправки за пределы Северной Америки и Европы, и обязательна при использовании любых методов доставки отличных от FedEx/UPS. Модель Pelican 1690 для приборов 430 мм, включая все устройства с индексом -B. Модель Pelican 1610 для приборов 215 мм. Опция увеличивает транспортный вес на 20 кг (1690) или 11 кг (1610). |
- AV-1030 SERIES
300 ps RISE TIME GENERAL PURPOSE LAB PULSE GENERATORS
» AV-1030-B (242,86 KB)
