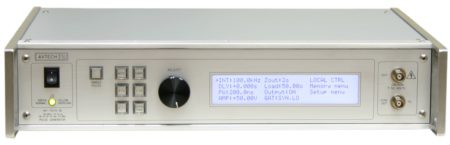

Avtech AV-1010-B

Генератор импульсов общего назначения
Заказать

Модель AV-1010-B – генератор импульсов общего назначения с максимальной амплитудой ±100 В, частотой повторения 1 МГц, временем нарастания/спада 10 нс, длительностью импульсов от 20 нс до 10 мс и переменным временем задержки до 1 секунды. При работе на нагрузку 50 Ом выходной ток может достигать 2 А. Данная модель идеальна как для общего применения в лаборатории, так и в качестве драйвера лазерного диода с высоким током.

Описание

Модель AV-1010-B – генератор импульсов общего назначения с максимальной амплитудой ±100 В, частотой повторения 1 МГц, временем нарастания/спада 10 нс, длительностью импульсов от 20 нс до 10 мс и переменным временем задержки до 1 секунды. При работе на нагрузку 50 Ом выходной ток может достигать 2 А. Данная модель идеальна как для общего применения в лаборатории, так и в качестве драйвера лазерного диода с высоким током.

Генератор может управляться с передней панели или через интерфейсы управления GPIB/RS-232. Опционально комплектуется интерфейсом Ethernet. Система команд управления основана на стандарте SCPI. Драйвера LabView доступны для загрузки с сайта производителя. Внутренняя память позволяет сохранить 4 различных настройки прибора.

Запуск выходного сигнала AV-1010-B осуществляется одним из четырех способов: внутренним опорным генератором, внешним импульсом TTL, кнопкой на передней панели или компьютерной командой.

Модель AV-1010-B является отличной заменой снятым с производства моделям генераторов HP, Agilent, Datapulse, включая HP 214A, HP 214B, HP/Agilent 8114A, Datapulse 114A.

Выход генератора защищен от работы при коротком замыкании, на холостом ходе и от перегрузки по выходной мощности.

Технические характеристики

ХарактеристикаЗначение
Vвых (макс.)±100В
Нагрузка≥ 50 Ом
Частота следования импульсов (макс.)1 МГц
Длительность импульса20нс – 10мс
Время нарастания (20%-80%)10нс
Коэффициент заполнения (макс.)50 % (при нагрузке более 1 кОм)
Смещение по постоянному токудо ±20В (опция)
Режим парных импульсовда
GPIBда
Ethernetопция

Компания Avtech Electrosystems Ltd. в настоящее время выпускает более 500 стандартных моделей импульсных генераторов и драйверов лазерных диодов. Если вы не нашли нужного генератора импульсов среди представленных на нашем веб-сайте, попробуйте подобрать генератор по требуемым параметрам на сайте производителя.

Информация для заказа

НаименованиеНомер для заказаПримечание
Генератор импульсов общего назначенияAV-1010-BБазовая модель. Приборы с суффиксом -B имеют интерфейсы IEEE-488.2 GPIB, RS-232. Кабель GPIB 2 метра включен в комплект поставки.
Опции интерфейсов управления
Порт Ethernet  для управления с использованием VXI-11.3, ssh, telnet, web-VXIОпция. Разъем Ethernet на задней панели для дистанционного управления через VXI-11.3, ssh, telnet и http (web) протоколы. В частности, VXI-11.3 позволяет использовать программное обеспечение LabView для управления прибором через стандартные драйверы VISA вместо устаревшего GPIB подключения.
Другие опции
Режим пачки импульсов-BRОпция.
Смещение по постоянному току от 0 до +/-20 В-OTОпция.
Комплект для крепления в стойку-R5Опция. Только для моделей шириной 17″. См. спецификацию. (Все модели с индексом -B – 17″)
Дополнительный кабель GPIB, 1 метр-X1Опция.
Дополнительный кабель GPIB, 2 метра-X2Опция.
Дополнительный кабель GPIB, 4 метра-X4Опция.
Кабель питания для Европы, Кореи, Индонезии, России-AC2Опция. CEE 7/7 Schuko, 230В, 50 Гц.
  • AV-1010, AV-1011, AV-1015 SERIES

    30 / 50 / 100 VOLT, 0.5 / 2 / 10 ns RISE TIME GENERAL-PURPOSE PULSE GENERATORS AND LASER DIODE DRIVERS

    » av-1010-B (2,93 MB)
