A-INFO Серия WCA
Коаксиально-волноводные адаптеры
Заказать

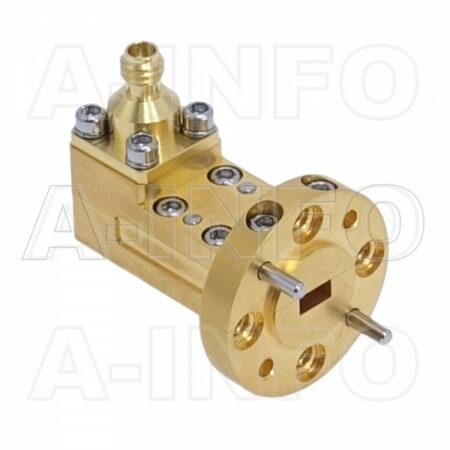

Серия WCA коаксиально-волноводных адаптеров представляет угловые переходы с прямоугольного волновода на коаксиальный разъем. Диапазон частот в зависимости от модели от 320 МГц (волновод WR2300) до 110 ГГц (волновод WR10).
Описание
Серия WCA коаксиально-волноводных адаптеров содержит более 500 моделей адаптеров с прямоугольного волновода стандартных сечений от WR2300 до WR10, что соответствует диапазонам частот от 320 МГц до 110 ГГц. Адаптеры изготавливаются с алюминиевым корпусом для диапазонов частот ниже 18 ГГц или с медным корпусом в диапазонах частот выше 4,9 ГГц. Возможны исполнения с различными типами волноводных фланцев (круглые, квадратные, прямоугольные, с канавкой под прокладку, с дроссельной канавкой).
Адаптеры имеют низкий КСВН и низкие вносимые затухания. Все адаптеры соответствуют высокому стандарту качества A-INFO и могут быть использованы в любых СВЧ проектах для изготовления и измерения волноводных устройств.
Выбрать необходимую модель и ознакомиться с подробными техническими параметрами можно на web-сайте и в каталоге компании A-INFO.
Технические характеристики
| Модель | Частота, ГГц | КСВН, макс. | Разъем | Потери, дБ, макс | Волновод | Фланец | Мате риал | Вес, кг |
| 2300WCAN | 0.32-0.49 | 1.25 | N-F | 0.12 | WR2300 | FDP3 | Al | 15.80 |
| 2300WCAS | 0.32-0.49 | 1.25 | SMA-F | 0.12 | WR2300 | FDP3 | Al | 15.75 |
| 2300WCA7/16 | 0.32-0.49 | 1.25 | 7/16-F | 0.12 | WR2300 | FDP3 | Al | 15.85 |
| 2100WCAN | 0.35-0.53 | 1.25 | N-F | 0.12 | WR2100 | FDP4 | Al | 12.35 |
| 2100WCAS | 0.35-0.53 | 1.25 | SMA-F | 0.12 | WR2100 | FDP4 | Al | 12.30 |
| 2100WCA7/16 | 0.35-0.53 | 1.25 | 7/16-F | 0.12 | WR2100 | FDP4 | Al | 12.40 |
| 1800WCAN | 0.41-0.62 | 1.25 | N-F | 0.12 | WR1800 | FDP5 | Al | 10.55 |
| 1800WCAS | 0.41-0.62 | 1.25 | SMA-F | 0.12 | WR1800 | FDP5 | Al | 10.50 |
| 1800WCA7/16 | 0.41-0.62 | 1.25 | 7/16-F | 0.12 | WR1800 | FDP5 | Al | 10.60 |
| 1500WCAN | 0.49-0.75 | 1.25 | N-F | 0.12 | WR1500 | FDP6 | Al | 6.95 |
| 1500WCAS | 0.49-0.75 | 1.25 | SMA-F | 0.12 | WR1500 | FDP6 | Al | 6.90 |
| 1500WCA7/16 | 0.49-0.75 | 1.25 | 7/16-F | 0.12 | WR1500 | FDP6 | Al | 7.00 |
| 1150WCAN | 0.64-0.96 | 1.25 | N-F | 0.12 | WR1150 | FDP8 | Al | 4.35 |
| 1150WCAS | 0.64-0.96 | 1.25 | SMA-F | 0.12 | WR1150 | FDP8 | Al | 4.30 |
| 1150WCA7/16 | 0.64-0.96 | 1.25 | 7/16-F | 0.12 | WR1150 | FDP8 | Al | 4.40 |
| 975WCAN | 0.75-1.12 | 1.25 | N-F | 0.09 | WR975 | FDP9 | Al | 3.45 |
| 975WCAS | 0.75-1.12 | 1.25 | SMA-F | 0.12 | WR975 | FDP9 | Al | 3.40 |
| 975WCA7/16 | 0.75-1.12 | 1.25 | 7/16-F | 0.12 | WR975 | FDP9 | Al | 3.50 |
| 770WCAN | 0.96-1.45 | 1.25 | N-F | 0.12 | WR770 | FDP12 | Al | 2.40 |
| 770WCAS | 0.96-1.45 | 1.25 | SMA-F | 0.12 | WR770 | FDP12 | Al | 2.35 |
| 770WCA7/16 | 0.96-1.45 | 1.25 | 7/16-F | 0.12 | WR770 | FDP12 | Al | 2.45 |
| 650WCAN | 1.12-1.70 | 1.25 | N-F | 0.10 | WR650 | FDP14 | Al | 1.25 |
| 650WCAS | 1.12-1.70 | 1.25 | SMA-F | 0.12 | WR650 | FDP14 | Al | 1.23 |
| 650WCA7/16 | 1.12-1.70 | 1.25 | 7/16-F | 0.12 | WR650 | FDP14 | Al | 1.30 |
| 510WCAN | 1.45-2.20 | 1.25 | N-F | 0.12 | WR510 | FDP18 | Al | 0.90 |
| 510WCAS | 1.45-2.20 | 1.25 | SMA-F | 0.12 | WR510 | FDP18 | Al | 0.85 |
| 510WCA7/16 | 1.45-2.20 | 1.25 | 7/16-F | 0.12 | WR510 | FDP18 | Al | 0.95 |
| 430WCAN | 1.70-2.60 | 1.25 | N-F | 0.12 | WR430 | FDP22 | Al | 0.65 |
| 430WCAS | 1.70-2.60 | 1.25 | SMA-F | 0.13 | WR430 | FDP22 | Al | 0.60 |
| 430WCA7/16 | 1.70-2.60 | 1.25 | 7/16-F | 0.13 | WR430 | FDP22 | Al | 0.70 |
| 340WCAN | 2.20-3.30 | 1.25 | N-F | 0.12 | WR340 | FDP26 | Al | 0.50 |
| 340WCAS | 2.20-3.30 | 1.25 | SMA-F | 0.14 | WR340 | FDP26 | Al | 0.45 |
| 340WCA7/16 | 2.20-3.30 | 1.25 | 7/16-F | 0.14 | WR340 | FDP26 | Al | 0.55 |
| 284WCAN | 2.60-3.95 | 1.25 | N-F | 0.13 | WR284 | FDP32 | Al | 0.35 |
| 284WCAS | 2.60-3.95 | 1.25 | SMA-F | 0.15 | WR284 | FDP32 | Al | 0.30 |
| 284WCA7/16 | 2.60-3.95 | 1.25 | 7/16-F | 0.15 | WR284 | FDP32 | Al | 0.40 |
| 229WCAN | 3.30-4.90 | 1.25 | N-F | 0.14 | WR229 | FDP40 | Al | 0.19 |
| 229WCANM | 3.30-4.90 | 1.25 | N-M | 0.14 | WR229 | FDP40 | Al | 0.19 |
| 229WCAS | 3.30-4.90 | 1.25 | SMA-F | 0.16 | WR229 | FDP40 | Al | 0.18 |
| 229WCASM | 3.30-4.90 | 1.25 | SMA-M | 0.16 | WR229 | FDP40 | Al | 0.18 |
| 229WCAT | 3.30-4.90 | 1.25 | TNC-F | 0.16 | WR229 | FDP40 | Al | 0.19 |
| 229WCATM | 3.30-4.90 | 1.25 | TNC-M | 0.16 | WR229 | FDP40 | Al | 0.19 |
| 229WCA7 | 3.30-4.90 | 1.25 | 7mm | 0.16 | WR229 | FDP40 | Al | 0.22 |
| 229WCA3.5 | 3.30-4.90 | 1.25 | 3.5mm-F | 0.16 | WR229 | FDP40 | Al | 0.18 |
| 229WCA3.5M | 3.30-4.90 | 1.25 | 3.5mm-M | 0.16 | WR229 | FDP40 | Al | 0.18 |
| 187WCAN | 3.95-5.85 | 1.25 | N-F | 0.15 | WR187 | FDP48 | Al | 0.17 |
| 187WCANM | 3.95-5.85 | 1.25 | N-M | 0.15 | WR187 | FDP48 | Al | 0.17 |
| 187WCAS | 3.95-5.85 | 1.25 | SMA-F | 0.17 | WR187 | FDP48 | Al | 0.14 |
| 187WCASM | 3.95-5.85 | 1.25 | SMA-M | 0.17 | WR187 | FDP48 | Al | 0.14 |
| 187WCAT | 3.95-5.85 | 1.25 | TNC-F | 0.17 | WR187 | FDP48 | Al | 0.14 |
| 187WCATM | 3.95-5.85 | 1.25 | TNC-M | 0.17 | WR187 | FDP48 | Al | 0.14 |
| 187WCA7 | 3.95-5.85 | 1.25 | 7mm | 0.17 | WR187 | FDP48 | Al | 0.17 |
| 187WCA3.5 | 3.95-5.85 | 1.25 | 3.5mm-F | 0.17 | WR187 | FDP48 | Al | 0.14 |
| 187WCA3.5M | 3.95-5.85 | 1.25 | 3.5mm-M | 0.17 | WR187 | FDP48 | Al | 0.14 |
| 159WCAN | 4.90-7.05 | 1.25 | N-F | 0.16 | WR159 | FDP58 | Al | 0.13 |
| 159WCANM | 4.90-7.05 | 1.25 | N-M | 0.16 | WR159 | FDP58 | Al | 0.13 |
| 159WCAS | 4.90-7.05 | 1.25 | SMA-F | 0.18 | WR159 | FDP58 | Al | 0.12 |
| 159WCASM | 4.90-7.05 | 1.25 | SMA-M | 0.18 | WR159 | FDP58 | Al | 0.12 |
| 159WCAT | 4.90-7.05 | 1.25 | TNC-F | 0.18 | WR159 | FDP58 | Al | 0.12 |
| 159WCATM | 4.90-7.05 | 1.25 | TNC-M | 0.18 | WR159 | FDP58 | Al | 0.12 |
| 159WCA7 | 4.90-7.05 | 1.25 | 7mm | 0.18 | WR159 | FDP58 | Al | 0.15 |
| 159WCA3.5 | 4.90-7.05 | 1.25 | 3.5mm-F | 0.18 | WR159 | FDP58 | Al | 0.12 |
| 159WCA3.5M | 4.90-7.05 | 1.25 | 3.5mm-M | 0.18 | WR159 | FDP58 | Al | 0.12 |
| 137WCAN | 5.85-8.20 | 1.25 | N-F | 0.17 | WR137 | FDP70 | Al | 0.10 |
| 137WCANM | 5.85-8.20 | 1.25 | N-M | 0.17 | WR137 | FDP70 | Al | 0.10 |
| 137WCAS | 5.85-8.20 | 1.25 | SMA-F | 0.20 | WR137 | FDP70 | Al | 0.08 |
| 137WCASM | 5.85-8.20 | 1.25 | SMA-M | 0.20 | WR137 | FDP70 | Al | 0.08 |
| 137WCAT | 5.85-8.20 | 1.25 | TNC-F | 0.20 | WR137 | FDP70 | Al | 0.09 |
| 137WCATM | 5.85-8.20 | 1.25 | TNC-M | 0.20 | WR137 | FDP70 | Al | 0.09 |
| 137WCA7 | 5.85-8.20 | 1.25 | 7mm | 0.20 | WR137 | FDP70 | Al | 0.12 |
| 137WCA3.5 | 5.85-8.20 | 1.25 | 3.5mm-F | 0.20 | WR137 | FDP70 | Al | 0.08 |
| 137WCA3.5M | 5.85-8.20 | 1.25 | 3.5mm-M | 0.20 | WR137 | FDP70 | Al | 0.08 |
| 112WCAN | 7.05-10.0 | 1.25 | N-F | 0.18 | WR112 | FBP84 | Al | 0.07 |
| 112WCANM | 7.05-10.0 | 1.25 | N-M | 0.18 | WR112 | FBP84 | Al | 0.07 |
| 112WCAS | 7.05-10.0 | 1.25 | SMA-F | 0.21 | WR112 | FBP84 | Al | 0.06 |
| 112WCASM | 7.05-10.0 | 1.25 | SMA-M | 0.21 | WR112 | FBP84 | Al | 0.06 |
| 112WCAT | 7.05-10.0 | 1.25 | TNC-F | 0.21 | WR112 | FBP84 | Al | 0.06 |
| 112WCATM | 7.05-10.0 | 1.25 | TNC-M | 0.21 | WR112 | FBP84 | Al | 0.06 |
| 112WCA7 | 7.05-10.0 | 1.25 | 7mm | 0.21 | WR112 | FBP84 | Al | 0.09 |
| 112WCA3.5 | 7.05-10.0 | 1.25 | 3.5mm-F | 0.21 | WR112 | FBP84 | Al | 0.06 |
| 112WCA3.5M | 7.05-10.0 | 1.25 | 3.5mm-M | 0.21 | WR112 | FBP84 | Al | 0.06 |
| 90WCAN | 8.20-12.4 | 1.25 | N-F | 0.21 | WR90 | FBP100 | Al | 0.06 |
| 90WCANM | 8.20-12.4 | 1.25 | N-M | 0.21 | WR90 | FBP100 | Al | 0.06 |
| 90WCAS | 8.20-12.4 | 1.25 | SMA-F | 0.23 | WR90 | FBP100 | Al | 0.04 |
| 90WCASM | 8.20-12.4 | 1.25 | SMA-M | 0.23 | WR90 | FBP100 | Al | 0.04 |
| 90WCAT | 8.20-12.4 | 1.25 | TNC-F | 0.23 | WR90 | FBP100 | Al | 0.04 |
| 90WCATM | 8.20-12.4 | 1.25 | TNC-M | 0.23 | WR90 | FBP100 | Al | 0.04 |
| 90WCA7 | 8.20-12.4 | 1.25 | 7mm | 0.23 | WR90 | FBP100 | Al | 0.08 |
| 90WCA3.5 | 8.20-12.4 | 1.25 | 3.5mm-F | 0.23 | WR90 | FBP100 | Al | 0.04 |
| 90WCA3.5M | 8.20-12.4 | 1.25 | 3.5mm-M | 0.23 | WR90 | FBP100 | Al | 0.04 |
| 75WCAN | 10.0-15.0 | 1.25 | N-F | 0.23 | WR75 | FBP120 | Al | 0.04 |
| 75WCANM | 10.0-15.0 | 1.25 | N-M | 0.23 | WR75 | FBP120 | Al | 0.04 |
| 75WCAS | 10.0-15.0 | 1.25 | SMA-F | 0.25 | WR75 | FBP120 | Al | 0.03 |
| 75WCASM | 10.0-15.0 | 1.25 | SMA-M | 0.25 | WR75 | FBP120 | Al | 0.03 |
| 75WCAT | 10.0-15.0 | 1.25 | TNC-F | 0.25 | WR75 | FBP120 | Al | 0.03 |
| 75WCATM | 10.0-15.0 | 1.25 | TNC-M | 0.25 | WR75 | FBP120 | Al | 0.03 |
| 75WCA7 | 10.0-15.0 | 1.25 | 7mm | 0.25 | WR75 | FBP120 | Al | 0.07 |
| 75WCA3.5 | 10.0-15.0 | 1.25 | 3.5mm-F | 0.25 | WR75 | FBP120 | Al | 0.03 |
| 75WCA3.5M | 10.0-15.0 | 1.25 | 3.5mm-M | 0.25 | WR75 | FBP120 | Al | 0.03 |
| 62WCAN | 12.4-18.0 | 1.25 | N-F | 0.25 | WR62 | FBP140 | Al | 0.04 |
| 62WCANM | 12.4-18.0 | 1.25 | N-M | 0.25 | WR62 | FBP140 | Al | 0.04 |
| 62WCAS | 12.4-18.0 | 1.25 | SMA-F | 0.27 | WR62 | FBP140 | Al | 0.03 |
| 62WCASM | 12.4-18.0 | 1.25 | SMA-M | 0.27 | WR62 | FBP140 | Al | 0.03 |
| 62WCAT | 12.4-18.0 | 1.25 | TNC-F | 0.25 | WR62 | FBP140 | Al | 0.03 |
| 62WCATM | 12.4-18.0 | 1.25 | TNC-M | 0.25 | WR62 | FBP140 | Al | 0.03 |
| 62WCA7 | 12.4-18.0 | 1.25 | 7mm | 0.27 | WR62 | FBP140 | Al | 0.06 |
| 62WCA3.5 | 12.4-18.0 | 1.25 | 3.5mm-F | 0.27 | WR62 | FBP140 | Al | 0.03 |
| 62WCA3.5M | 12.4-18.0 | 1.25 | 3.5mm-M | 0.27 | WR62 | FBP140 | Al | 0.03 |
| 51WCAS_Cu | 15.0-22.0 | 1.25 | SMA-F | 0.29 | WR51 | FBP180 | Cu | 0.05 |
| 51WCASM_Cu | 15.0-22.0 | 1.25 | SMA-M | 0.29 | WR51 | FBP180 | Cu | 0.05 |
| 42WCAS_Cu | 18.0-26.5 | 1.30 | SMA-F | 0.32 | WR42 | FBP220 | Cu | 0.03 |
| 42WCASM_Cu | 18.0-26.5 | 1.30 | SMA-M | 0.32 | WR42 | FBP220 | Cu | 0.03 |
| 42WCAK_Cu | 18.0-26.5 | 1.30 | 2.92mm-F | 0.32 | WR42 | FBP220 | Cu | 0.03 |
| 42WCAKM_Cu | 18.0-26.5 | 1.30 | 2.92mm-M | 0.32 | WR42 | FBP220 | Cu | 0.03 |
| 42WCA3.5_Cu | 18.0-26.5 | 1.30 | 3.5mm-F | 0.32 | WR42 | FBP220 | Cu | 0.07 |
| 42WCA3.5M_Cu | 18.0-26.5 | 1.30 | 3.5mm-M | 0.32 | WR42 | FBP220 | Cu | 0.07 |
| 34WCAK_Cu | 22.0-33.0 | 1.25 | 2.92mm-F | 0.35 | WR34 | FBP260 | Cu | 0.03 |
| 34WCAKM_Cu | 22.0-33.0 | 1.25 | 2.92mm-M | 0.35 | WR34 | FBP260 | Cu | 0.03 |
| 28WCAK_Cu | 26.5-40.0 | 1.30 | 2.92mm-F | 0.39 | WR28 | FBP320 | Cu | 0.02 |
| 28WCAKM_Cu | 26.5-40.0 | 1.30 | 2.92mm-M | 0.39 | WR28 | FBP320 | Cu | 0.02 |
| 28WCA2.4_Cu | 26.5-40.0 | 1.30 | 2.4mm-F | 0.39 | WR28 | FBP320 | Cu | 0.02 |
| 28WCA2.4M_Cu | 26.5-40.0 | 1.30 | 2.4mm-M | 0.39 | WR28 | FBP320 | Cu | 0.02 |
| 22WCA2.4_Cu | 33.0-50.0 | 1.50 | 2.4mm-F | 0.41 | WR22 | FUGP400 | Cu | 0.035 |
| 19WCA2.4_Cu | 40.0-50.0 | 1.50 | 2.4mm-F | 0.80 | WR19 | FUGP500 | Cu | 0.035 |
| 19WCA1.85_Cu | 40.0-60.0 | 1.50 | 1.85mm-F | 0.80 | WR19 | FUGP500 | Cu | 0.035 |
| 15WCA1.85_Cu | 50.0-65.0 | 1.50 | 1.85mm-F | 1.20 | WR15 | FUGP620 | Cu | 0.02 |
| 15WCA1.85_Cu10 | 50.0-65.0 | 1.50 | 1.85mm-F | 1.20 | WR15 | FUGP620 | Cu | 0.02 |
Информация для заказа
| Код заказа: | 229 | WCA | N | _Cu |
| Сечение волновода (WR Size) | Код серии | Тип разъема | Дополнительные идентификаторы |
Например:
75WCAN – волновод WR75, серия WCA, разъем N(f)
51WCAS_Cu – волновод WR51, серия WCA, разъем SMA(f), материал – медь.
51WCASM_Cu – волновод WR51, серия WCA, разъем SMA(m), материал – медь.
