АО "СКАРД-Электроникс" П6-223, П6-223М

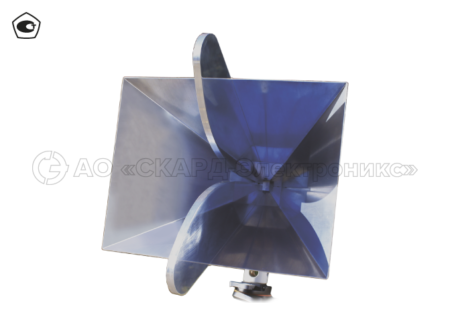

Широкополосная измерительная рупорная антенна

Описание |Информация для заказа |Материалы по товару

Широкополосная измерительная рупорная антенна П6-223/223М работает в диапазоне частот от 800 МГц до 18 ГГц (П6-223) и от 800 МГц до 22,5 ГГц (П6-223М).

Описание

Широкополосная измерительная рупорная антенна П6-223/223М на базе Н-образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 18/22.5 ГГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.

Рупорная антенна имеет конструкцию, обеспечивающую в широком диапазоне частот малый коэффициент стоячей волны по напряжению (КСВН) и монотонную частотную зависимость коэффициента усиления (КУ). СВЧ коаксиальный вход типа N или типа SMA с волновым сопротивлением 50 Ом.

Основная область применения

Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН

Технические характеристики

Параметр	Значение
	П6-223	П6-223М
Тип	рупорная, двухгребневая	рупорная, двухгребневая
Диапазон частот	800 МГц — 18 ГГц	800 МГц — 22,5 ГГц
Поляризация	линейная	линейная
Коэффициент усиления (Ку)	от 6 до 17 дБ	от 6 до 17 дБ
Погрешность измерения Ку	± 2 дБ	± 2 дБ
КСВН типовой	1,8	1,8
Габаритные размеры	344 × 323 × 322 мм	344 × 323 × 322 мм
Вес	2,5 кг	2,5 кг
Тип разъёма	SMA/N	SMA/N

Информация для заказа

Тип	Описание
Антенна
П6-223	Широкополосная измерительная рупорная антенна, 800 МГц – 18 ГГц, SMA
П6-223М	Широкополосная измерительная рупорная антенна, 800 МГц – 22.5 ГГц, SMA
П6-223(N)	Широкополосная измерительная рупорная антенна, 800 МГц – 18 ГГц, N
П6-223M(N)	Широкополосная измерительная рупорная антенна, 800 МГц – 22.5 ГГц, N
Аксессуары
АК-02	Узел для крепления антенны на штатив
