АО "СКАРД-Электроникс" П6-322, П6-322М

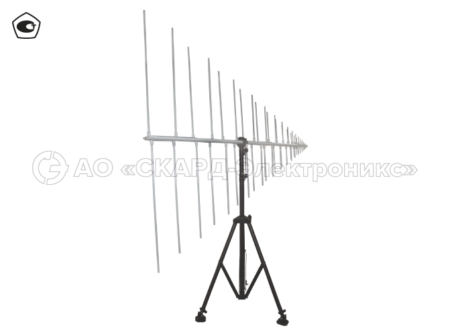

Сверхширокополосная логопериодическая антенна
Заказать

Регистрационный номер в Госреестре: 85044-22

Сверхширокополосная логопериодическая антенна П6-322/П6-322М работает в диапазоне частот от 80 МГц до 3 ГГц. Подводимая мощность до 1 кВт (П6-322М). Антенна П6-322 имеет складную конструкцию, П6-322М – нескладную.

Описание

Технические характеристики

Сверхширокополосная логопериодическая антенна для работы на прием и на передачу с максимальной подводимой мощностью 500 Вт (П6-322) и 1 кВт (П6-322М). Выпускается с разъемами типа N. Антенна имеет низкую зависимость диаграммы направленности и входного сопротивления от частоты.

Основная область применения

Рекомендована для метрологических приложений и задач ЭМС и ПЭМИН.

Информация для заказа

ПараметрЗначение
Диапазон частот80 МГц — 3 ГГц
Поляризациялинейная
Коэффициент усиления (Ку)≥ 4 дБ
Погрешность измерения Ку± 2 дБ
КСВН типовой2
Габаритные размеры2140 × 1980 × 88 мм (П6-322)

2151 × 1605 × 518 мм (П6-322М)

Вес7,0 кг (П6-322)

7,5 кг (П6-322М)

Тип разъёмаN
