АО "СКАРД-Электроникс" П6-122, П6-122М

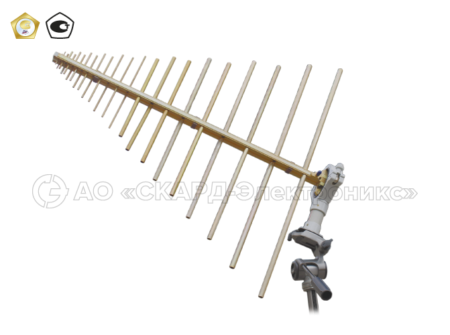

Широкополосная логопериодическая антенна
Широкополосная логопериодическая антенна П6-122/П6-122М работает в диапазоне частот от 300 МГц до 3 ГГц (П6-122) и до 6 ГГц (П6-122М).
Описание
Антенна совместно с измерительными приемными устройствами применяется для измерения плотности потока энергии электромагнитного поля, параметров других антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств. Совместно с передающими устройствами применяется для излучения электромагнитных полей. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях в качестве рабочих средств измерений.
Основная область применения
Рекомендована для метрологических приложений и задач ЭМС и ПЭМИН.
Технические характеристики
| Параметр | Значение |
| Диапазон частот | 300 МГц — 3 ГГц (П6-122) 300 МГц — 6 ГГц (П6-122М) |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 4,0 дБ |
| Погрешность измерения Ку | ± 2,0 дБ |
| КСВН типовой | 2 |
| Габаритные размеры | 726 × 659 × 88 мм (П6-122) 786 × 659 × 88 мм (П6-122М) |
| Вес | 1,7 кг (П6-122) 2,0 кг (П6-122М) |
| Тип разъёма | SMA |
Информация для заказа
| Тип | Описание |
| Антенна | |
| П6-122 | Широкополосная измерительная логопериодическая антенна, 300 МГц – 3 ГГц |
| П6-122М | Широкополосная измерительная логопериодическая антенна, 300 МГц – 6 ГГц |
| Аксессуары | |
| АК-02 | Кронштейн для крепления антенны |
